Kleiner Oberflächenwelle-Wärmebildgebungs-Kern 400x300 COIN417G2
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN417G2 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Auflösung | 384x288 /17μm | NETD | ≤50mK |
|---|---|---|---|
| Spektralbereich | 8~14μm | Größe | 21 x 22,3 x 15,6 mm (mit 9,1 mm Objektiv) |
| Temperaturbereich | -20℃~+550℃ (kundengerecht) | Temperaturgenauigkeit | ±3°C oder ±3% |
| Hervorheben | Wärmebildgebungs-Kern 400x300,VOx-Wärmebildgebungs-Kern,Kern der Wärmekamera-384x288 |
||
Produkt-Beschreibung

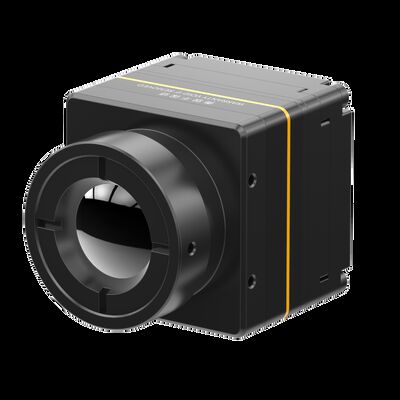

Kleine, langwellige Wärmebildner 400x300 COIN417G2
Wärmekamera-Kern
Nicht gekühlte FPA-Wärmebildkamera mit 400x300-Infrarotdetektor
Beschreibung des Produkts
COIN417G2 ungekühltes Infrarotmodul ist eine neue Generation Version von COIN417, die von SensorMicro entwickelt wurde. Es integriert 400x300@17μm Wafer Level Package (WLP) Infrarotbilddetektor,Hochleistungssignalverarbeitende Schaltkreise und Bildverarbeitungsalgorithmen wie Non-Uniformity Correction (NUC), 3D Noise Reduction (3DNR), 2D Noise Reduction (DNS), Dynamic Range Compression (DRC), Edge Enhancement (EE).
Das Infrarotmodul COIN417G2 verfügt über eine scharfe und klare thermische Bilddarstellung, eine kompakte Größe und einen niedrigen Preis.Es verfügt auch über eine optionale thermographische Funktion mit Messbereich von -20 °C ~ 550 °C für die Messung der industriellen Temperatur.
Das COIN417G2 Thermalmodul kann in Thermographie, Sicherheitsüberwachung, Brandbekämpfung und Rettung, Outdoor, AIoT, Smart Hardware, UAV-Nutzlast, ADAS usw. eingesetzt werden.
SensorMicro ist ein Anbieter von gekühlten und ungekühlten Infrarotdetektoren und Infrarot-Wärmebildmodulen.Diese Infrarot-FPA-Detektoren und Wärmekamera-Kerne sind Teilkomponenten von Infrarot-Wärmekameras, die speziell für die Sekundärentwicklungsanforderungen der Kunden verwendet werden.
Hauptmerkmale
Ausgezeichnete Bildleistung
• Leistungsstarker Bildverarbeitungsalgorithmus: NUC/3DNR/DNS/DRC/EE
• Genauere und klarere Bildqualität
Temperaturmessung
• mit einem Bereich von 20°C-150°C, 0~550°C
• Unterstützung der Anpassung und Erweiterung
Höhere Effizienz
• mit einer Anlaufzeit von 3 Sekunden und einem Stromverbrauch von nur 0,7 Watt
Schnellere Integration
• Unterstützung von DVP/LVDS-Bild-Ausgabe-Schnittstelle, RAW/YUV-Digitalvideo-Ausgabe, Serienanschlusssteuerung
Produktspezifikationen
| Modell | COIN417G2/R |
| Leistung des IR-Detektors | |
| Material | VOx |
| Entschließung | 400 × 300 |
| Pixel Pitch | 17 μm |
| Spektralbereich | 8 μm bis 14 μm |
| Typische NETD | ≤ 40mK |
| Bildverarbeitung | |
| Bildrate | 50 Hz/30 Hz/25 Hz |
| Startzeit | 3s |
| Analogvideo | PAL/NTSC |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Bildalgorithmus | Korrektur der Nicht-Einheitlichkeit (NUC) 3D-Lärmreduzierung (3DNR) 2D-Lärmreduzierung (DNS) Dynamische Reichweitenkomprimierung (DRC) Verstärkung der Grenzen (EE) |
| Digitales Vergrößern | 1X~8X kontinuierlicher Zoom, 1/8 Schrittgröße (YUV-Ausgang) |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| PC-Software | |
| ICC-Software | Steuerungsmodul und Videoanzeige |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS, männlich) |
| USB-Erweiterung | Typ-C |
| Kommunikationsoberfläche | TTL-232/USB2.0 |
| Digitale Videooberfläche | CMOS8/CMOS16/LVDS/USB2.0 |
| Versorgungsspannung | 4 bis 5,5 V |
| Typischer Stromverbrauch | 0.7W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~150°C, 0°C~550°C; Unterstützung von Anpassung und Erweiterung |
| Temperaturmessgenauigkeit | größer als ± 3 °C oder ± 3% |
| regionale Temperaturmessung | Unterstützender Höchst-, Mindest- und Durchschnittswert der regionalen Ausgangstemperatur |
| SDK | Windows/Linux/ARM; Video-Stream-Analyse und Konvertierung von Grau auf Temperatur erreichen |
| Körperliche Eigenschaften | |
| Größe (mm) | 25.4×25.4×29.3 ((Mit 9.1mm-Objektiv) 25.4×25.4×41.2 (mit 13mm Objektiv) 25.4×25.4×40 (mit 19mm Objektiv) |
| Gewicht | 29g±3g (mit 9.1mm-Objektiv) 42g±3g (mit 13mm-Objektiv) 44g±3g (mit 19mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C+70°C |
| Speichertemperatur | -45°C+85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Schwingungen | 5.35gms, 3-Achse |
| Schock | Halb Sinuswelle, 40 g / 11 ms, 3-Achse, 6-Richtung |
| Zertifikate | Einheitliche Sicherheitsnormen |
| Optik | |
| Optionale Linse | Feste Athermal: 9,1 mm/13 mm/19 mm |
| Schutzniveau | IP67 |
Wärmekamera-Modul für die Sicherheit
Unsere Vorteile
Häufig gestellte Fragen
1Was ist Infrarotthermographie?
Die Thermographie ist eine neue und wirksame Technologie der nicht-invasiven Diagnosemethode, die auf der Erfassung der Oberflächentemperatur basiert.Die von einem Objekt ausgestrahlte Infrarotstrahlung wird aufgezeichnet und in Form einer Temperaturverteilungskarte dargestellt.
2- Wofür kann die Infrarotthermographie verwendet werden?
Das Infrarot-Wärmebild kann verwendet werden, um Hausinspektionen durchzuführen, strukturelle Defekte, elektrische Fehler, mechanische Fehler, physiologische Veränderungen bei Menschen und Tieren und vieles mehr zu bestimmen.
3Was sind die Vorteile der Infrarotthermographie?
Bei der zerstörungsfreien Prüfung ist es einfach zu testen und schnell zu reagieren, ohne Schäden zu verursachen, was zu Kosteneinsparungen, einer höheren Arbeitseffizienz und einer geringeren Abwertung von Arbeitskräften und Ausrüstung führt.
Für die medizinische Thermographie ist es sehr effizient, die versteckten Probleme im menschlichen Körper zu finden, 100% sicher ohne Strahlung und Schmerzen, was ein ideales Werkzeug für eine frühzeitige Gesundheitsuntersuchung ist.
