Nicht gekühlt, 640x512 Auflösung, thermisches Kamera-Modul mit geringem Gewicht und geringem Stromverbrauch

  • Uncooled 640x512 Resolution Thermal Camera Module with Light Weight and Low Power Consumption
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ROHS2.0/REACH
Modellnummer iTL612PLUS
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Spektralbereich 8~14μm Auflösung 640x512 / 12μm
NETD ≤25 mK Typischer Stromverbrauch 0.65W
Digitale Bildrate 25/30Hz/50Hz Versorgungsspannung 4,2–5,5 V
Hervorheben

Leichter Brummen-Wärmekamera-Kern

,

Lineare Verdunkelungsmodus-Brummen-Wärmekamera

,

RoHS UAV-Wärmekamera-Kern
Hinterlass eine Nachricht
Produkt-Beschreibung

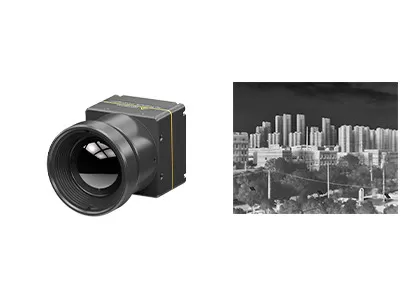

Ungekühltes 640x512/12μm Wärmebildkameramodul mit geringem Gewicht
Produktübersicht

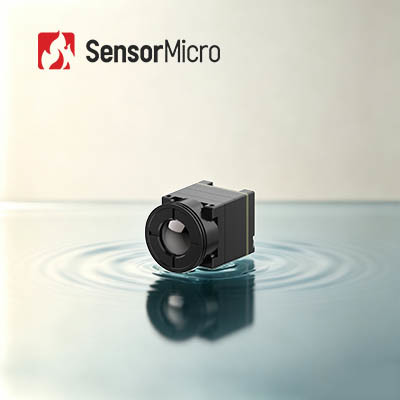

Der Kern der Wärmebildkamera iTL612 PLUS wurde von SensorMicro entwickelt. Es verfügt über ein Ultraminiatur-Design, das klein und leicht ist und sich daher problemlos in Überwachungskameras für Überwachungsanwendungen bei jedem Wetter integrieren lässt.

Dieser Kamerakern basiert auf dem Wafer-Level-Detektor ApexCore 640×512/12μm und setzt mit einem Querschnitt von nur 17,3×17,3 mm und einem Gewicht von 13,7 g neue Maßstäbe in Sachen SWaP (Größe, Gewicht und Leistung). Es unterstützt mehrere Ausgangsschnittstellen, darunter DVP8, LVDS, MIPI, USB 2.0 und BT.656, und bietet eine außergewöhnliche thermische Empfindlichkeit von ≤25 mK bei einem Stromverbrauch von nur 0,65 W.

Hauptmerkmale
  • Unübertroffene Leichtigkeit und minimale Belastung
    Ultraminiaturgröße: 17,3×17,3×24,2 mm (einschließlich 9,1-mm-Objektiv)
    Ultraleicht: 13,7 ± 0,5 g (einschließlich 9,1-mm-Objektiv)
    Extrem geringer Stromverbrauch: Nur 0,65 W
  • Unterstützt von ApexCore, empfindlicher und klarer
    Entwickelt auf Basis des ApexCore-Infrarotdetektors der nächsten Generation mit einer thermischen Empfindlichkeit ≤25 mK
    Verbessert durch fortschrittliche Bildverarbeitungsalgorithmen für überragende Bildklarheit
  • Einfache Entwicklung und nahtlose Integration
    Mehrere Objektivoptionen für verschiedene Anwendungsszenarien verfügbar
    Unterstützt mehrere Bildausgabeschnittstellen: DVP8, LVDS, MIPI, USB 2.0 und BT.656
    RAW/YUV/Matrix-TEMP-Datenausgabe mit serieller Port-Steuerung
Produktspezifikationen
Modell iTL612PLUS
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 640×512
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤25 mK
Bildverarbeitung
Digitale Bildrate 25/30Hz/50Hz
Startzeit ≤6s
Digitales Video RAW/YUV/Matrix-TEMP
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 (Schwarz heiß/Weiß heiß/Pseudofarbe)
Elektrisch
Standardmäßige externe Schnittstelle 30Pin_HRS-Schnittstelle: DF40C-30DP-0,4V(51)
Externe MIPI-Schnittstelle 34Pin_Panasonic-Anschlussschnittstelle: AXE634124
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/LVDS/MIPI/USB2.0/BT.656
Versorgungsspannung 4,2–5,5 V
Typischer Stromverbrauch 0,65 W
Mechanisch
Größe (einschließlich Objektiv) 17,3×17,3×24,2 (9,1-mm-Objektiv)
17,3×17,3×30,2 (13-mm-Objektiv)
17,3×17,3×38 (24-mm-Objektiv)
17,3×17,3×54 (45-mm-Objektiv)
Gewicht (inkl. Objektiv) 13,7 ± 0,5 g (9,1-mm-Objektiv)
17,9 ± 0,5 g (13-mm-Objektiv)
27,3 ± 0,5 g (24-mm-Objektiv)
51 ± 0,5 g (45-mm-Objektiv)
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 30 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse Athermischer Fixfokus: 9,1/13/24/45 mm
Industrielle Anwendungen
Waldbrandbekämpfung Energiewartung Photovoltaik-Inspektion Sicherheitsüberwachung Tragbare Geräte Tragbare Geräte
Produktvorteile
Vielfältiges Produktportfolio

Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.

Reichhaltige Produktvielfalt

Mehrere Array-Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Linsenoptionen bieten mehr Flexibilität für verschiedene Anwendungen.

Hervorragende Leistung

Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit – entwickelt für den Einsatz bei einer Vielzahl von Umgebungsbedingungen.

Einfache Integration

Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung über mehrere Anwendungsbereiche hinweg.

Häufig gestellte Fragen
Was ist Infrarot-Wärmebildtechnik?

Bei der Infrarot-Wärmebildgebung handelt es sich um eine Methode zur Nutzung von Infrarotstrahlung und Wärmeenergie, um Informationen über Objekte zu sammeln, um Bilder von ihnen zu formulieren oder Temperaturinformationen über die Objekte zu erhalten, selbst in Umgebungen mit schlechten Sichtverhältnissen.

Wie funktioniert die Infrarot-Wärmebildkamera?

Das Infrarot-Wärmebildsystem ist eine passive berührungslose Erkennung und Identifizierung mittels Infrarot-Technologie. Es fokussiert die Infrarotstrahlung der Szene auf den Infrarotdetektor mit Brennebenenarray über das optische Infrarotsystem, das Infrarotstrahlung durchlassen kann. Der Wärmedetektor wandelt das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um und erzeugt dann durch Verstärkung und Videoverarbeitung das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
