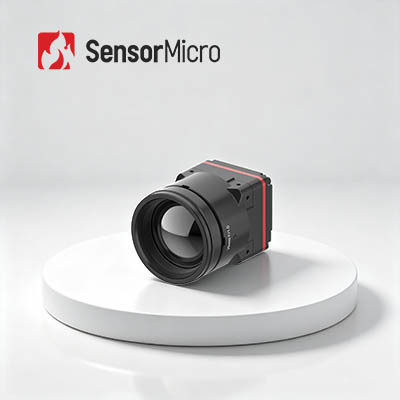

1280x1024/8μm Ultra-Miniaturisiertes ungekühltes LWIR-Wärmebildmodul

  • 1280x1024/8μm Ultra-Miniature Uncooled LWIR Thermal Imaging Module
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024/8μm NETD ≤30mK
Bildrate 25/30 Hz Spektralbereich 8~14μm
Typischer Stromverbrauch 1W Versorgungsspannung 4.5-5.5V
Hervorheben

Modul der Wärmebildgebungs-1280x1024

,

Überwachungskamera-ungekühltes thermisches Modul

,

ungekühltes thermisches Modul 1280x1024
Hinterlass eine Nachricht
Produkt-Beschreibung

1280x1024/8μm Ultra-Miniaturisiertes ungekühltes LWIR-Wärmebildmodul


Produktbeschreibung


Das iTL1208 ist der weltweit erste 8μm Megapixel-Infrarot-Kamerakern, der für eine überlegene SWaP-Optimierung und Wärmebildsysteme der nächsten Generation entwickelt wurde. Ausgestattet mit dem fortschrittlichen ApexCore 1280×1024/8μm Super-Infrarotdetektor liefert dieser kompakte Wärmebildkamerakern echte Megapixel-Hochauflösungs-Wärmebilder mit einem ultrafeinen 8μm Pixel-Pitch, was eine außergewöhnliche Integrationsdichte für kompakte Gerätedesigns ermöglicht. Mit seinen miniaturisierten Abmessungen von 22,6 × 22,6 × 34,5 mm und einem leichten Gehäuse von 35,7 ± 2 g (mit 12-mm-Objektiv) erzielt das iTL1208-Infrarot-Kameramodul eine leistungsstarke thermische Leistung bei gleichzeitiger Minimierung von Größe, Gewicht und Stromverbrauch. Mit nur 1 W geringem Stromverbrauch, Germanium-freien Chalkogenid-Optiken und flexibler MIPI CSI-Ausgabe, die RAW- und YUV-Daten unterstützt, gewährleistet dieser industrielle Infrarot-Kamerakern eine schnelle, nahtlose Integration für tragbare Wärmebildgeräte und mobile Bildplattformen.


Hauptmerkmale


8μm Megapixel-Durchbruch
• Weltweit erster 8μm Megapixel-Wärmebildkamerakern
• Angetrieben vom ApexCore 1280×1024/8μm Super-Infrarotdetektor, der hohe Auflösung mit ultrakompakter Integration kombiniert.

An der Spitze der SWaP-Leistung
• Misst nur 22,6 × 22,6 × 34,5 mm, wiegt 35,7 ± 2 g (einschließlich eines 12-mm-Objektivs) und verbraucht nur 1 W
• Bricht die Größenbarriere für Megapixel-Wärmebildgebung

Germanium-freie Optik, schnelle Integration
• Germanium-freie Chalkogenid-Optik mit mehreren Objektivoptionen für diverse Anwendungsanforderungen.
• MIPI CSI-Bildausgabeschnittstelle mit RAW- und YUV-Datenausgabe für vereinfachte Systemintegration.


Produktspezifikationen


Modell iTL1208
IR-Detektor-Indikatoren
Sensitives Material VOx
Auflösung 1280×1024
Pixelgröße 8μm
Spektrale Antwort 8μm ~ 14μm
Typische NETD ≤30mK
Bildverarbeitung
Digitale Bildrate 25/30Hz
Startzeit ≤6s
Digitales Video RAW/YUV
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 Typen (Weiß-Heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz-Heiß)
PC-Software
PC-Software Modulsteuerung & Videowiedergabe
Elektrisch
Standard-Außenschnittstelle 34Pin_Connector-Schnittstelle: BP04SD-34-0065-R0
Kommunikationsschnittstelle TTL-232/I2C
Digitale Videoschnittstelle MIPI-CSI
Versorgungsspannung 4,5-5,5V
Typischer Stromverbrauch 1W
Mechanisch
Größe (inkl. Objektiv) Mit 5-mm-Objektiv: 22,6 mm × 22,6 mm × 50 mm (Objektiv-Außendurchmesser Φ37 mm)
Mit 10-mm-Objektiv: 22,6 mm × 22,6 mm × 45,3 mm (Objektiv-Außendurchmesser Φ33 mm)
Mit 12-mm-Objektiv: 22,6 mm × 22,6 mm × 34,5 mm (Objektiv-Außendurchmesser Φ26,6 mm)
Mit 17-mm-Objektiv: 22,6 mm × 22,6 mm × 35,4 mm (Objektiv-Außendurchmesser Φ27 mm)
Mit 25-mm-Objektiv: 22,6 mm × 22,6 mm × 44,2 mm (Objektiv-Außendurchmesser Φ33 mm)
Mit 35-mm-Objektiv: 22,6 mm × 22,6 mm × 50,9 mm (Objektiv-Außendurchmesser Φ43,2 mm)
Gewicht (inkl. Objektiv) 85,5 ± 4,5 g (mit 5-mm-Objektiv)
70,5 ± 3,6 g  (mit 10-mm-Objektiv)
35,7 ± 2 g  (mit 12-mm-Objektiv)
40,7 ± 2,1 g  (mit 17-mm-Objektiv)
71,0 ± 3,6 g  (mit 25-mm-Objektiv)
110 ± 5,5 g  (mit 35-mm-Objektiv)
Umweltverträglichkeit
Betriebstemperatur -40 °C ~ +70 °C
Lagertemperatur -45 °C ~ +85 °C
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 grms, Zufallsvibration, 3 Achsen
Stoß Halbsinuswelle, 40 g/11 ms, Stoßrichtung 3 Achsen, 6 Richtungen
Zertifizierung ROHS2.0/REACH
Optisches Objektiv Festfokus-Athermal: 5/10/12/17/25/35 mm


Industrielle Anwendungen


Das iTL1208-Wärmebildmodul wird in verschiedenen Branchen wie Waldbrandbekämpfung, Stromwartung, Photovoltaikinspektion, Sicherheitsüberwachung, Wearable Devices, tragbare Geräte usw. eingesetzt.


Unsere Stärken


Diversifiziertes Produktportfolio

Tiefgreifende technische Expertise

Strenge Zuverlässigkeitsvalidierung gewährleistet Qualitätssicherung

Fokus auf Innovation und praktische Umsetzung in der Infrarot-Sensorik

Professioneller technischer Support und gemeinsame Entwicklungsleistungen


Häufig gestellte Fragen


1. Was ist Infrarot-Wärmebildtechnik?

Infrarot-Wärmebildtechnik ist eine Methode, die Infrarotstrahlung und Wärmeenergie nutzt, um Informationen über Objekte zu sammeln. Basierend auf dem Strahlungsunterschied zwischen dem Objekt und der Umgebung sowie dem Strahlungsunterschied jedes Teils des Objekts selbst kann das Infrarot-Wärmebild die Strahlungsschwankungen jedes Teils der Szene anzeigen und somit die Merkmale der Szene darstellen.


2. Was ist der Vorteil der Infrarot-Wärmebildtechnik?

--- Durchdringt völlige Dunkelheit;

--- Identifizierung unter Tarnung;

--- Langstreckenerkennung;

--- Erkennung der Wärmeverteilung;

--- Berührungslose Temperaturmessung;

--- Situationsbewusstsein


3. Was sind die Anwendungen der Infrarot-Wärmebildtechnik?

Temperaturmessung und Allwetter-Bildgebung sind zwei Grundfunktionen der Infrarot-Wärmebildtechnik. Produkte, die auf diesen beiden Technologien basieren, werden in der Elektrotechnik, Sicherheit und Überwachung, industriellen Fertigung, wissenschaftlichen Forschung, medizinischen Behandlung und anderen traditionellen Bereichen weit verbreitet.
