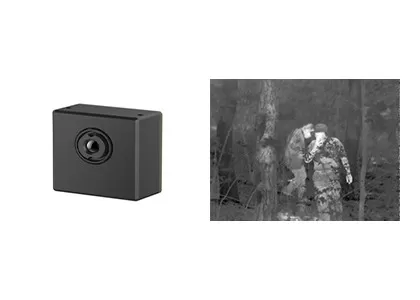

Ungekühltes Wärmebildgebungs-Modul 256x192/12μm für Überwachungskamera
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iLC212 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 256x192 | Stromverbrauch | 700 mW |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 12μm |
| NETD | ≤65mK | Bildrate | 25Hz/30Hz |
| Hervorheben | Ungekühltes Wärmebildgebungs-Modul,Wärmebildgebungs-Modul 256x192 |
||
Produkt-Beschreibung
nicht gekühlt 256x192 / 12μm Wärmebildmodul für Überwachungskamera
Beschreibung des Produkts
Als Vertreter des kostengünstigen thermischen Kamera-Kerns ist das ungekühlte IR-Bildgebungsmodul iLC212 sehr geeignet für Kunden, die eine strenge Anforderung an kleine Größe haben,Leichtgewicht und sehr niedriger Preis im Bereich Sicherheit und Überwachung.
Der iLC212 enthält einen außergewöhnlich kleinen Infrarotdetektor (WLP) mit 256x192/12μm Wafer-Level-Package (WLP), der das Langwellen-Infrarot-Spektrum (LWIR) im Bereich von 8 bis 14μm erfasst.
Dank des vollständig optimierten SWaP-C-Moduls kann das Wärmekamera-Modul iLC212 in Sicherheitskameras mit Weitwinkelüberwachung und Temperaturmessung aus nächster Nähe integriert werden.
Hauptmerkmale
- Voll optimierte SWaP-C-Anwendungen
- geeignet für verschiedene Infrarotprodukte
- eine breite Palette von Anwendungen für Wärmebilder
- Niedriger Stromverbrauch
Produktspezifikationen
| Modell | iLC212 |
| Leistung des IR-Detektors | |
| Material | Vanadiumoxid, nicht gekühlt |
| Entschließung | 256 × 192 |
| Pixelgröße | 12 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Netto-Datenbank | ≤ 65mK@F1.0@25°C@50Hz |
| Bildverarbeitung | |
| Digitales Video | RAW/YUV/BT656; Unterstützung der USB2.0-Videoübertragung; Unterstützung der Temperaturmessung Parameterlinie |
| Digitale Bildrate | 25 Hz/30 Hz |
| Bildanzeige | Schwarz heiß/weiß heiß/Pseudokolor |
| Bildalgorithmus | Korrektur der Abweichungen (NUC) 3D-Bildlärmreduzierung (3DNR) 2D-Lärmreduzierung (DNS) Dynamische Reichweitenkomprimierung (DRC) EE-Verbesserung |
| Startzeit | ≤ 3 Sekunden |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~+150°C, Temperaturmessbereich erweitern und anpassen |
| Temperaturmessgenauigkeit | ±3°C/±3% (der größere Wert) @23°C±5°C; die Temperaturmessdistanz beträgt 1,5 m |
| regionale Temperaturmessung | Unterstützt jede Temperaturmessung im Bereich, maximale, minimale und durchschnittliche Werte des Ausgangsbereichs |
| SDK | Windows / Linux-Version, Video-Stream-Analyse und Grautemperaturumwandlung erreichen |
| Elektrische Schnittstelle | |
| Außenoberfläche | 30pin_HRS-Anschluss Leistungsaufnahme Digitales Video Siehe auch Abschnitt 2.0 GPIO usw. |
| Kommunikation | Siehe auch Abschnitt 2.0 |
| Erweiterungskomponente | VPC-Vorstand |
| PC-Software | |
| ICC-Software | Steuerungsmodul und Videoanzeige |
| Stromversorgung | |
| Stromversorgung | Gleichspannung 3,3 V ± 0,1 V |
| Stromverbrauch | Steady-State: 0,70 W/3,3 V @ 23 ± 3 °C |
| Materielles Eigentum | |
| Anschlüsse | Modell des externen Steckers: DF40C-30DP-0.4V (51), (HRS-Mann) Modell des Koppelanschlusses: DF40C (2.0)-30DS-0.4V (51), (HRS-Frau) |
| Größe | 21 mm × 21 mm × 12,8 mm (einschließlich 3,2-mm-Objektiv) |
| Gewicht | 8.9g±0,5g (einschließlich 3,2-mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C+70°C |
| Speichertemperatur | -45°C+85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Schlag- und Schwingungsbeständigkeit | Schlag: halbe Sinuswelle, 40 g/11 ms, 3-Achse, 6-Richtung Vibration: 5,35 gms, 3 Achsen |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Linsen | |
| Optionale Linse | 3.2mm/F1.1, HFOV: 55,6±2,8°; Beschichtung: AR |
Industrieanwendungen
Das Thermal Imaging Modul iLC212 wird auf dem Gebiet der Sicherheit und Überwachung angewendet. Es ist geeignet, in die versteckte Kamera, die digitale Kamera, die Kuppelkamera, die Boxkamera usw. integriert zu werden.
Unsere Produktlinie
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Vielfältige Produkte
Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.
Einfache Integration
Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.
Häufig gestellte Fragen
1Wie wähle ich die richtige Infrarot-Detektor-Auflösung?
Es hängt von den tatsächlichen Bedürfnissen und Anwendungen Ihrer Produkte ab, und der Preis ist auch ein Faktor, der berücksichtigt werden muss.Sie können den Infrarotdetektor mit niedriger Auflösung wählenWenn Sie ein sehr klares Bild für spezielle Zwecke, wie z. B. Fernüberwachung, benötigen, können Sie einen hochauflösenden Infrarotdetektor von 1280x1024 wählen.
2Wie wählt man die richtige Pseudofarbe für die Wärmebilder?
- Das graue Weiß eignet sich besser für das Ziel mit geringerem Temperaturunterschied
- Das Rot und Blau eignet sich besser für die Szene, in der die Problempunkte gefunden werden müssen.
- Das Eisenrot ist die Standardfarbpalette der Energieindustrie.
Hinweis: Egal, welche Palette Sie wählen, die thermische Temperatur ändert sich nicht.
3Wie wähle ich eine geeignete Infrarot-Wärmekamera aus?
- Standardobjektive können normale Ziele mit angemessener Entfernung treffen
- Für das Teleobjektiv eignet es sich für relativ kleine Ziele, die aus großer Entfernung betrachtet werden müssen.
- Um Objekte aus nächster Entfernung genauer zu sehen, ist Weitwinkelobjektiv besser.
- Makroobjektive sind für sehr kleines Ziel aus nächster Entfernung.
