640x512 Auflösung 12μm Pixelgröße Nichtgekühlte Thermalkamera-Kern mit ≤25mK NETD

  • 640x512 Resolution 12μm Pixel Size Uncooled Thermal Camera Core with ≤25mK NETD
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN612G2
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 / 12μm Typisches NETD ≤25mK/F1.0/25℃
Spektralbereich 8~14μm Versorgungsspannung 4.5~5.5V
Typischer Stromverbrauch 0.65W Gewicht des bloßen Kerns 15 ± 1 g
Hervorheben

12um-Wärmebildkameramodul

,

Nutzlasten Wärmebildkameramodul

,

Nutzlasten Thermalkamera-Kern
Hinterlass eine Nachricht
Produkt-Beschreibung

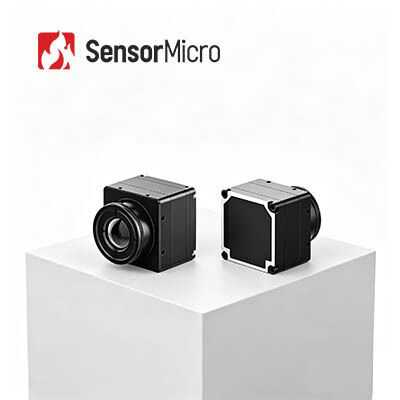

Nicht gekühlt 640x512 / 12μm Wärmebildkameramodul
Produktübersicht

Einführung des hochwertigen ungekühlten thermischen Kamera-Kerns COIN612G2, entwickelt für Systemintegratoren in den Bereichen Industrie-Vision, Nachtüberwachung, Outdoor-Überwachung und AIoT.Sein Kern ist ein 640×512/12μm ApexCore Infrarotdetektor im Wafer-Skala, der mit ausgeklügelten Signalverarbeitungsschaltungen und proprietären Bildgebungsalgorithmen integriert ist, die NETD ≤ 25mK für eine präzise Temperaturdifferenzdetektion erreicht.

Das Modul unterstützt alle gängigen Serienkommunikationsstandards sowie vier gängige digitale Video-Schnittstellen (USB 2.0/DVP/LVDS/BT.656),Ausgabe von RAW- oder YUV-Wärmedaten unter Serienportregelung, mit einem vollständigen Ökosystem für optische Linsen, das den projektspezifischen Bedürfnissen entspricht.65W Leistung) und eine vereinfachte Sekundärentwicklungspipeline beschleunigen die Produktstartzyklen für OEM-Partner, die ein perfektes Gleichgewicht zwischen umfassenden Bildfunktionen und Kostenwettbewerbsfähigkeit schafft.

Hauptmerkmale
  • Premium-Bildgebungsleistung zu kontrollierten Kosten über ApexCore-Wafer-FPA und optimierte Algorithmen
  • Leichtgewichtes Chassis mit geringer Leistung und geringer Größe zur Integration von tragbaren und eingebetteten Geräten
  • Vielseitige Konfigurationen und eine große Auswahl an Objektiven zur Senkung der Integrationskosten für Forschung und Entwicklung und der Markteinführungszeit
Produktspezifikationen
Modell Der Wert der Verbrennungsmenge beträgt:
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 640 × 512
Pixelgröße 12 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 25mK/F1,0/25°C
Bildverarbeitung
Digitale Bildrate 25/30/50Hz
Startzeit 6s
Analogvideo PAL/NTSC
Digitales Video RAW/YUV422
Bildalgorithmus Korrektur der Nicht-Einheitlichkeit (NUC)
3D-Lärmreduzierung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamische Reichweitenkomprimierung (DRC)
Verstärkung der Grenzen (EE)
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrotechnik
Standard-Außenschnittstelle 50pin: DF40C-50DP-0.4V ((51), (HRS, männlich)
Erweiterung Einheitliche Anschlüsse
Kommunikationsoberfläche TTL-232/USB2.0
Digitale Videooberfläche DVP8/DVP16/USB2.0/BT.656/LVDS
Versorgungsspannung 4.5 bis 5,5 V
Typischer Stromverbrauch 0.65W
Mechanische
Größe des Kerns ((mm)) 25.4 mal 25.4 mal 15.7
Gewicht des Kerns (g) 15 ± 1 g
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen 5.35 Gramm, zufällige Vibrationen, 3-Achse
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal
Zertifizierung Einheitliche Sicherheitsnormen
Optische Linsen
Optische Linsen Festfokus Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm
Schutzniveau IP67 (Vorderobjektiv)
Industrieanwendungen

Das COIN612G2-Thermalkamera-Modul kann in den Bereichen Sicherheitsüberwachung, Industrievision, Außenbeobachtung, Brandbekämpfung und Rettung, ADAS, Maschinensicht usw. eingesetzt werden.

Über SensorMicro

Als weltweit führender Hersteller und Dienstleister von Infrarotdetektoren verfügt SensorMicro über langjährige Erfahrung in Infrarot-Wärmebildlösungen.Geführt durch die Kernphilosophie von "SensorMicro, Sense More" und angetrieben von den Bedürfnissen der Nutzer, sind wir bestrebt, das volle Potenzial der Infrarot-Technologie zu erschließen und Kunden weltweit leistungsstarke Produkte und professionelle Dienstleistungen zu bieten.

Häufig gestellte Fragen
Was ist Infrarotthermographie?
Die Thermographie ist eine neue und wirksame Technologie der nicht-invasiven Diagnosemethode, die auf der Erfassung der Oberflächentemperatur basiert.Die von einem Objekt ausgestrahlte Infrarotstrahlung wird aufgezeichnet und in Form einer Temperaturverteilungskarte dargestellt.
Wofür kann die Infrarotthermographie eingesetzt werden?
Das Infrarot-Wärmebild kann verwendet werden, um Hausinspektionen durchzuführen, strukturelle Defekte, elektrische Fehler, mechanische Fehler, physiologische Veränderungen bei Menschen und Tieren und vieles mehr zu bestimmen.
Was sind die Vorteile der Infrarotthermographie?
Bei der zerstörungsfreien Prüfung ist es einfach zu testen und schnell zu reagieren, ohne Schäden zu verursachen, was zu Kosteneinsparungen, einer höheren Arbeitseffizienz und einer geringeren Abwertung von Arbeitskräften und Ausrüstung führt.

Für die medizinische Thermographie ist es sehr effizient, die versteckten Probleme im menschlichen Körper zu finden, 100% sicher ohne Strahlung und Schmerzen, was ein ideales Werkzeug für eine frühzeitige Gesundheitsuntersuchung ist.
