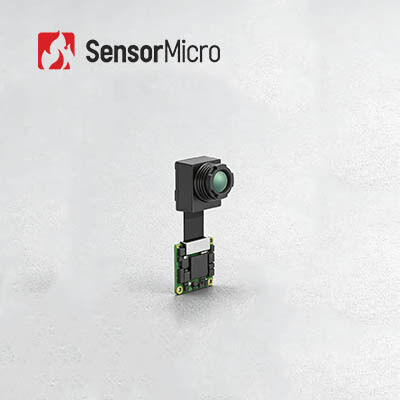

Mini-Wärmekamera-Kern, nicht gekühlt, FPA-Infrarotkameramodul 256x192/12μm mit Thermographie
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN212/R |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 256x192/12µm | NETD | <40mK |
|---|---|---|---|
| Spektralbereich | 8~14μm | Größe | 20x20x10.4mm |
| Temperaturbereich | -20℃~+150℃ (anpassbar) | Temperaturgenauigkeit | ±3℃ oder ±3% |
| Hervorheben | Kern der Wärmekamera-256x192,Wärmekamera-Kern ungekühlt,FPA-Infrarotkamera-Modul |
||
Produkt-Beschreibung
Leichtes Gewicht 256x192 / 12μm Ungekühltes FPA-Infrarot-Wärmemodul mit Wärmebildgebung
Beschreibung des Produkts
COIN212/R ist einer der Thermal-Imaging-Kamera-Kerne der COIN-Serie. Es integriert ein 256x192 / 12μm Wafer-Level-Paket (WLP) mit ungekühltem VOx-Infrarotdetektor,Hochleistungssignalverarbeitende Schaltung und BildverarbeitungsalgorithmusEs verfügt über eine optionale thermographische Funktion mit Messbereich von -20 °C bis 150 °C für die Messung der industriellen oder Körpertemperatur.
Its lightweight and flexible features with various industry standard interfaces make this small infrared camera module beneficial to OEM customers for secondary development and integration in all kinds of thermal imagers and infrared thermographic cameras.
Bisher haben wir unseren Kunden verschiedene ausgereifte und stabile Lösungen zur Integration von Infrarot-Wärmemodulen zur Verfügung gestellt.Es ist einfacher, das Infrarot-Wärmekameramodule der COIN-Serie in mehr Endgeräte zu integrieren und senkt die Kosten für Kunden erheblich.
Hauptmerkmale
- Mini-Größe: 20x20x10,4 mm
- NETD < 40mk
- Leichtes Gewicht < 8 g
- Niedriger Stromverbrauch
- Schnelle Entwicklung und Integration
Produktspezifikationen
| Modell | COIN212/R |
| Leistung des IR-Detektors | |
| Entschließung | 256x192 |
| Pixel Pitch | 12 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | < 40 Mio. t |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz/50 Hz/60 Hz |
| Startzeit | 3 Jahre |
| Analogvideo | PAL/NTSC |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE/DNR |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 30pin_HRS |
| Kommunikationsmodus | RS232-TTL, 115200 Bps |
| Versorgungsspannung | 3.5 bis 5,5 V |
| Typischer Stromverbrauch | < 0,4 W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis 50°C |
| Temperaturmessbereich | -20°C bis 150°C, 100°C bis 550°C |
| Temperaturgenauigkeit | ±3°C oder ±3% (Ermitteln des Höchstwerts) |
| SDK | Unterstützung von ARM/Windows/Linux SDK, Vollbildthermographie |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 20x20x10.4 (mit Objektiv) |
| Gewicht | 7.5g±0.5g (mit Objektiv) |
| Anpassung an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Optik | |
| Optionale Linse | Festfokus Athermal: 3,2 mm |
Industrieanwendungen
Das COIN212/R ungekühlte LWIR-Kamera-Modul wird in Thermographie, Sicherheit und Überwachung, im Freien, Feuerwehr und Rettung, AIoT, Intelligente Hardware, UAV-Nutzlasten, ADAS usw. weit verbreitet.
Vielfältiges Produktportfolio
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Vielfältige Produkte
Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.
Einfache Integration
Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?
Infrarot-Wärmebilder sind eine Art Methode, die Infrarotstrahlung und Wärmeenergie verwendet, um Informationen über Objekte zu sammeln.Nach der Strahlungsdifferenz zwischen dem Objekt und der Hintergrundumgebung und der Strahlungsdifferenz jedes Teils des Objekts selbst, kann das Infrarot-Wärmebild die Strahlungsfluktuation jedes Teils der Szene zeigen und so die Eigenschaften der Szene zeigen.
2Was ist der Vorteil der Infrarot-Wärmebilder?
---Sehen durch völlige Dunkelheit
--- Identifizierung unter Tarnung
--- Langstreckenerkennung
---Wärmeverteilungsdetektion
--- Nichtkontakttemperaturmessung
---Beschäftigungsbewusstsein
- Und so weiter.
3Was sind die Anwendungen der Infrarot-Wärmebilder?
Temperaturmessung und Allwetterbildaufnahme sind zwei grundlegende Funktionen der Infrarot-Wärmebildaufnahme-Technologie.Sicherheit und Überwachung, industrielle Fertigung, wissenschaftliche Forschung, medizinische Behandlung und andere traditionelle Bereiche.
