Ungekühltes VOx Mini-Infrarot-Wärmekamera-Modul mit Auflösung von 256x192 und Pixelgröße von 12 μm

  • Uncooled VOx Mini Infrared Thermal Camera Module with 256x192 Resolution and 12μm Pixel Size
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer Mini212G2
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 256x192/12µm NETD ≤50mK
Spektralbereich 8~14μm Bildrate Thermografie: 25 Hz, Bildgebung: 50 Hz
Analoge Videoschnittstelle CVBS (PAL/NTSC) Betriebsspannung 3,3 V ± 0,1 V
Hervorheben

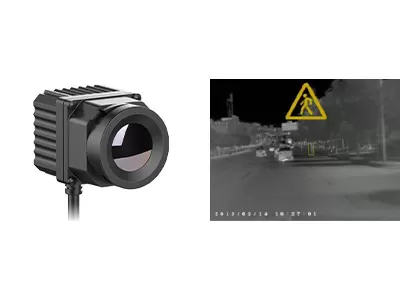

Mini Vehicle Mounted Thermal Camera

,

Fahrzeug angebrachte Wärmekamera 384x288
Hinterlass eine Nachricht
Produkt-Beschreibung

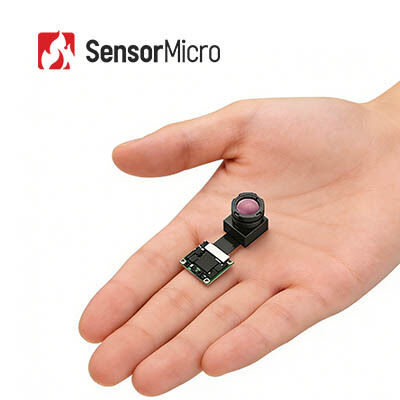

Ungekühltes VOx-Mini-Infrarot-Wärmekameramodul 256 x 192/12 μm
Das ultrakompakte Infrarotkameramodul Mini212G2 verfügt über einen ungekühlten 256×192/12μm-Infrarotdetektor mit Wafer-Level-Gehäuse. Es ist auf boomende, aufstrebende Branchen wie AIoT, Machine Vision, Industrial Vision, Sicherheitsüberwachung und Nachtbeobachtung zugeschnitten und erfüllt deren vielfältige und sich weiterentwickelnde Anwendungsanforderungen perfekt.
Mit seinem winzigen Formfaktor und seiner erstklassigen Infrarot-Erkennungsleistung fungiert es als zentrale Sensoreinheit, um die Nachteile herkömmlicher Bildgebungslösungen zu überwinden. Es liefert präzise, ​​stabile und effiziente Leistung in mehreren Anwendungsszenarien und erfüllt gleichzeitig die Kosteneffizienz und einfache Integrationsanforderungen neuer Industrieanwendungen.
Hauptmerkmale
  • Miniaturmodul mit direkter Wärmebildausgabe
    • Ausgestattet mit einem selbst entwickelten 256×192/12μm Wafer-Level-Infrarotdetektor, der erhebliche Kostenvorteile bietet
    • Ultrakompaktes Strukturdesign: nur 17 x 17 mm (PCBA) groß, wiegt nur 4 g – ideal für Anwendungen mit begrenztem Platzangebot
    • Die integrierte ISP-Verarbeitungsplatine und Bildalgorithmen der nächsten Generation liefern direkt klare Wärmebilder und sorgen so für große Vielseitigkeit
  • Präzise Erkennung, flexible Konfiguration
    • Hochpräzise Temperaturmessung mit einer Genauigkeit von bis zu ±2℃; Unterstützt Punkt-, Flächen- und Vollbildmessung
    • Es stehen mehrere Objektivoptionen mit Sichtfeld zur Verfügung, um unterschiedlichen Beobachtungsanforderungen gerecht zu werden
  • Umfangreiche Schnittstellen für einfache Integration
    • Bietet USB2.0 / MIPI / DVP / BT.656 / LVDS und andere digitale Videoausgangsschnittstellen
    • Vollständig kompatibel mit branchenüblichen Schnittstellen
Produktspezifikationen
Modell Mini212G2
Auflösung 256×192
Pixelgröße 12μm
Spektrale Reaktion 8~14μm
NETD ≤50 mK
Ausgabedaten 14bit Raw
Bildrate Thermografie: 25 Hz, Bildgebung: 50 Hz
Fokusmodus Konzentrieren Sie sich frei
Objektiv (HFOV/FL) 17,5°/10mm | 25°/7mm | 56°/3,2mm | 90°/2,1 mm
Gewicht (g) 7.1 | 6,4 | 4 | 6.8
PCBA-Größe (mm) 17×17
Digitale Videoschnittstelle USB2.0 / MIPI / DVP / BT.656 / LVDS
Analoge Videoschnittstelle CVBS (PAL/NTSC)
Betriebsspannung 3,3 V ± 0,1 V
Typischer Stromverbrauch 330 mW
Temperaturmessbereich -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Genauigkeit der Temperaturmessung Größerer Wert von ±2℃ / ±2%
Betriebstemperatur -40℃~+70℃
Luftfeuchtigkeit 5 % ~ 85 %
Lagertemperatur -45℃~+85℃
Zertifizierung RoHS 2.0 / Reichweite
Industrielle Anwendungen
Dieses Produkt ist für Bereiche wie AIoT, Machine Vision, Industrial Vision, Sicherheitsüberwachung und Nachtbeobachtung positioniert.
  • Im AIoT-Bereich eignet es sich hervorragend für die Integration in kompakte AIoT-Geräte wie Smart Home Appliances, Wearable Devices und intelligente Umgebungsmonitore.
  • Im Bereich der industriellen Bildverarbeitung kann es zur Echtzeitüberwachung von Industrieanlagen, Laserbearbeitungs- und Schweißszenarien, Halbleitererkennung usw. eingesetzt werden.
  • Für Sicherheitsüberwachungsanwendungen kann es illegale Eindringlinge erkennen und Echtzeitalarme auslösen.
Unsere Vorteile
  • Hohe Empfindlichkeit und hervorragende Leistung
  • Weltweit führende Technologie in der Infrarotindustrie
  • Verschiedene Infrarotdetektoren verfügbar – sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Massenproduktion zur Gewährleistung einer schnellen Lieferung – drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
In welchen Branchen können die Infrarotdetektoren/Wärmekamerakerne eingesetzt werden?
Unsere Wärmekameramodule werden in vielen Branchen eingesetzt, beispielsweise in:
  • Thermografie: Energiewartung, maschinelles Sehen, Gebäude-HLK, metallurgische Petrochemie, vorausschauende Wartung, Epidemieprävention
  • Sicherheit und Überwachung: Sichere Stadt, Infrastrukturüberwachung, Grenzsicherheit, Seekreuzfahrten, Bergbausicherheit
  • Brandbekämpfung und Rettung: Waldbrandverhütung, Brandverhütung, Suche und Rettung
  • Nutzlast von UAVs: Ausrüstungsinspektion, Durchsetzung und Rettung, Brandbekämpfungsanwendung, Tierbeobachtung
  • Persönliche Vision: Freizeitaktivitäten im Freien, Tierbeobachtung, Durchsetzungspatrouille
  • ADAS: Autonomes Fahren, fortschrittliches Fahrerassistenzsystem, Spezialfahrzeuge
  • AIoT: Smart Home, Intelligente Hardware, Smart Care, Roboter
  • Andere: Verbessertes Flugsichtsystem, Gasdetektion, Landwirtschaft und Weidewirtschaft, wissenschaftliche Forschung
