Wärmekamera-Modul-hohe Auflösung GAVIN615L 640x512 15μm T2SL LWIR

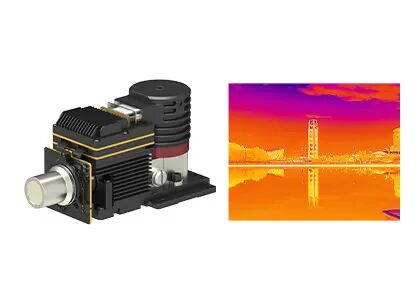

  • 640x512 15μm T2SL LWIR Thermal Camera Module High Resolution GAVIN615L
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN615L
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 640x512 / 15μm NETD ≤25 mK
Spektralbereich 7,7 ~ 9,5 μm LW Größe 155x67x80mm
Technologie Infrarot Material T2SL
Hervorheben

T2SL-Wärmekamera-Modul

,

Wärmekamera-Modul GAVIN615L
Hinterlass eine Nachricht
Produkt-Beschreibung

GAVIN615L Hochauflösung 640x512 / 15μm T2SL LWIR-gekühltes Wärmebildmodul


Beschreibung des Produkts


GAVIN615L ist ein abgekühltes Langwellen-Wärmebildmodul, bestehend aus einem hochauflösenden T2SL LWIR-IR-Detektor mit 640x512 / 15μm Auflösung und RS058-Kryokühler,Hardware-Elektronik und verschiedene Bildverarbeitungsalgorithmen sind bereits eingebettet, um scharfe und klare Wärmebilder zu präsentieren.


GAVIN615L arbeitet im Spektralbereich von 7,7 bis 9,5 μm mit hoher Leistung unter Sand- oder Staubbedingungen und wird nicht von Sonnenlichtflimmern oder hochtemperaturartigen Flammen beeinflusst.


Hauptmerkmale


- Erfüllung der Bedürfnisse der Langstreckenerkennung

- Hohe Empfindlichkeit

- Langstreckenerkennung.

- Einfache Integration in das System

- DVP/Cameralink-Schnittstelle, RAW/YUV-Ausgabe

- Es gibt eine Vielzahl von kontinuierlichen optischen Zoolinsen


Produktspezifikationen


Modell GAVIN615L
Leistung des IR-Detektors
Entschließung 640x512
Pixel Pitch 15 μm
Kryo-Kühler Einheit für die Bereitstellung
Spektralbereich 70,7 μm bis 9,5 μm LW
Abkühlzeit (20°C) ≤ 7 Minuten
NETD (20°C) ≤ 25mK
Bildverarbeitung
Bildrate 50 Hz/100 Hz
Dämpfungsmodus Linear/Histogramm/gemischt
Digitales Vergrößern ×1/×2/×4
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus NUC/AGC/IDE
Elektrische Spezifikation
Standard-Außenschnittstelle J30JZ 25pins
Analogvideo - Das ist nicht wahr.
Digitales Video 16bit RAW/YUV: 16bit DVP/Cameralink Ausgang
Synchronisierung Bild synchronisiert: RS422
Kommunikation RS422, 115200 Bps
Stromversorgung 20 ~ 28VDC
Stabiler Stromverbrauch 14 W
Abmessungen (mm) 155 × 67 × 80
Gewicht ≤ 900 g
Betriebstemperatur -40 °C ~ +60 °C
Schwingungsgröße Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr
Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro
Optische Linsen
Optionale Linse Festvergrößerung: 25 mm/F2


Industrieanwendungen


Das gekühlte Infrarotkameramodul GAVIN615L wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor-Nutzlast usw. eingesetzt.


Wärmekamera-Modul-hohe Auflösung GAVIN615L 640x512 15μm T2SL LWIR 0


Personalisierter Service


Produktanpassung: Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen

Technische Unterstützung und Ausbildung vor Ort: Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden

Gemeinsame Innovationen für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarot-Anwendungslösungen


Häufig gestellte Fragen


1Wie wähle ich die richtige Infrarot-Detektor-Auflösung?
Es hängt von den tatsächlichen Bedürfnissen und Anwendungen Ihrer Produkte ab, und der Preis ist auch ein Faktor, der berücksichtigt werden muss.Sie können den Infrarotdetektor mit niedriger Auflösung wählenWenn Sie ein sehr klares Bild für spezielle Zwecke, wie z. B. Fernüberwachung, benötigen, können Sie einen hochauflösenden Infrarotdetektor von 1280x1024 wählen.


2Wie wählt man die richtige Pseudofarbe für die Wärmebilder?
- Das graue Weiß eignet sich besser für das Ziel mit geringerem Temperaturunterschied
- Das Rot und Blau eignet sich besser für die Szene, in der die Problempunkte gefunden werden müssen.
- Das Eisenrot ist die Standardfarbpalette der Energieindustrie.
Hinweis: Egal, welche Palette Sie wählen, die thermische Temperatur ändert sich nicht.


3Wie wähle ich eine geeignete Infrarot-Wärmekamera aus?
- Standardobjektive können normale Ziele mit angemessener Entfernung treffen
- Für das Teleobjektiv eignet es sich für relativ kleine Ziele, die aus großer Entfernung betrachtet werden müssen.
- Um Objekte aus nächster Entfernung genauer zu sehen, ist Weitwinkelobjektiv besser.
- Makroobjektive sind für sehr kleines Ziel aus nächster Entfernung.
