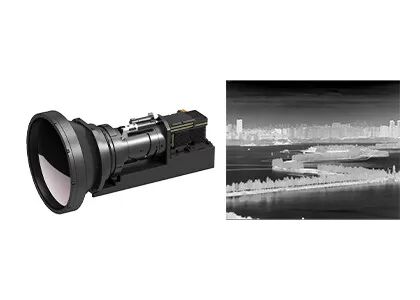

GAVIN615B Kamera-Modul des kompakte Wärmekamera-Kern-640x512/15μm MCT MWIR

Leistungsaufnahme der GAVIN615B-Vertrags-geringen Energie 640x512/15μm MCT MWIR kühlte Kamera-Modul ab

GAVIN615B ist ein abgekühltes mittleres Wellenwärmebildgebungsmodul, das durch globale Sensortechnik (GST) entwickelt wird. Es besteht aus einem Detektor 640x512/15µm HgCdTe MWIR IR mit cryocooler RS046, werden Hardware-Elektronik und verschiedene Bildverarbeitungsalgorithmen auch bereits eingebettet, um die scharfen und klaren Wärmebilder darzustellen.

Konfiguriert mit cryocooler RS046, ist das GAVIN615B an Größe sehr kompakt, misst 125x92x67mm im Maß und wiegt kleiner als 650g im Gewicht. Es ist stabile Leistungsaufnahme ist so niedrig wie 12w. Mit Industriestandard cameralink Schnittstelle können Infrarotkamera oder Systemintegrierer ihre eigene komplette Kamera entwerfen oder integrieren, die leicht auf dem GAVIN615B-Wärmebildgebungsmodul basiert.

- Hohe Empfindlichkeit, NETD≤20mK

- Lange Strecken-Entdeckung

- Justierbare Rahmen-Rate

- Einfache Integration in das System

Das GAVIN615B-thermische Infrarotkameramodul ist viele Bereiche wie Fernüberwachungsanlage, Flug-Visions-Verbesserungs-System, Multi-Sensor Nutzlast etc. weitverbreitet.

1. Was ist Infrarotwärmebildgebung?

In der Natur Nullpunkt alle Gegenstände, deren Temperatur höher als ist (- ℃ 273) können Infrarotstrahlen ausstrahlen. Indem Sie den Infrarotkameradetektor verwenden, um die Infrarotstrahlungstemperaturdifferenz zwischen dem Ziel selbst und den Hintergrund zu messen, können Sie verschiedene Infrarotbilder erhalten, die auch Wärmebilder genannt werden.

2. Wie Infrarotdetektoren tun, Arbeit?

Infrarotstrahlung, die durch Ziel ausstrahlte, trägt die Abfragungsstrecke des thermischen Detektors, dann des Infrarotdetektors umwandelt das Strahlungssignal der unterschiedlichen Intensität in das entsprechende elektrische Signal und dann durch die Verstärkung und Video ein, die, Formen das Infrarotbild verarbeiten, das durch die bloßen Augen beobachtet werden kann.

3. Was sind die Vorteile von abgekühlten Infrarotdetektoren?

Der abgekühlte Infrarotbrennebenedetektor funktioniert bei einer niedrigen Temperatur, die von einer Detektor Dewarkühlvorrichtung (ddc) zur Verfügung gestellt wird. Er hat hohe Empfindlichkeit und kann subtilere Temperaturdifferenz als ungekühlter Infrarotdetektor unterscheiden. Er kann Gegenstände an einem mit sehr großer Reichweite ermitteln, identifizieren und erkennen, das mehr als zehn Kilometer entfernt ist. Die Struktur des abgekühlten Detektors ist sehr komplex, die Ergebnisse in verhältnismäßig hohen Kosten als ungekühlter Detektor.
