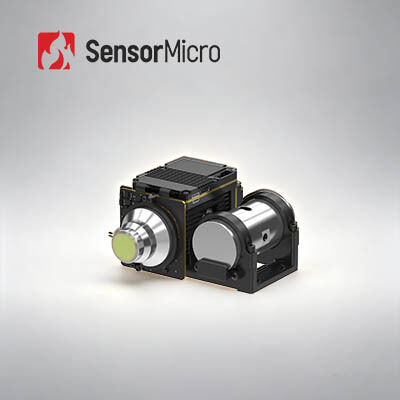

1280x1024 hochauflösende 10μm Pixel Pitch Kühl-Wärmekamera-Modul für Fernerkundung

  • 1280x1024 High Definition 10μm Pixel Pitch Cooled Thermal Camera Module for Long Range Detection
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC1210HMF
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Hohe Auflösung 1280x1024 Pixelabstand 10μm
Bildrate 50Hz NETD 20mK(F2); 25mK(F4)
Konstanter Stromverbrauch (23℃) ≤8W Spektralbereich 3,7–4,8 μm MW
Hervorheben

1280x1024 kühlte Ir-Kamera ab

,

100Hz kühlte Ir-Kamera ab

,

Kameramodul GST ir
Hinterlass eine Nachricht
Produkt-Beschreibung
1280x1024 10μm gekühltes Wärmekamera-Modul Kern Langstreckenerkennung
Produktübersicht

Das GAVIN GC1210HMF gekühlte Infrarotkameramodul gehört zu den Wärmebildmodulen der GAVIN GC HOT Serie.Es verfügt über einen 1280x1024 / 10μm hochauflösenden MCT MWIR IR-Detektor mit integrierter Hardware-Elektronik und fortschrittlichen Bildverarbeitungsalgorithmen, um scharfe, klare Wärmebilder.

Dieses Modul bietet mit seiner großen Auflösung von 1280x1024 ein breiteres Sichtfeld und verbesserte Bilddetails.Die reduzierte Pixelgröße von 10 μm bietet eine überlegene räumliche Auflösung und Kompatibilität mit einem kürzeren optischen Objektivfokus für eine gleichwertige Leistung, so dass es eine ideale Wahl für Systemintegratoren ist, die kundenspezifische Anwendungen entwerfen.

Hauptmerkmale
Megapixel-Bildgebung, überlegene Qualität
  • Entwickelt mit einem 1280×1024/10μm HOT MWIR gekühlten Infrarotdetektor für hochauflösende, detaillierte Bildqualität
  • Integrierte fortschrittliche Bildverarbeitungsalgorithmen einschließlich DRC, 2D/3D-Rauschreduzierung und EE-Kantenverbesserung für eine klarere Bildgebung
HOT-Technologie für die ultimative SWaP-Optimierung
  • Unterstützt den Hochtemperaturbetrieb bei 150 K mit einer Kühlzeit von ≤ 4 Minuten
  • Kompakte Abmessungen von 101×101×54mm und leichtes Gewicht von nur 570g
Rich Interfaces, einfache Integration
  • Unterstützt mehrere Videoausgänge: Cameralink, USB3.0, GigE, HDMI, SDI, MIPI und Glasfaser
  • Flexible Ausgabeoptionen für RAW/YUV-Bilddaten
Produktspezifikationen
Modell GAVIN GC1210HMF
Entschließung 1280 × 1024
Pixelgröße 10 μm
Spektralreaktion 30,7 μm±0,2 μm·4,8 μm±0,2 μm
IR-Detektor NETD ((23°C) 20mK ((F2)
25mK ((F4)
Bildrate 50 Hz
Digitales Vergrößern 1 × bis 8 × kontinuierlicher digitaler Zoom
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus DRC, 2D/3D Bildlärmreduzierung, EE
Digitales Video Standard: DVP
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Ein-Modus-Optische Faser/Multi-Mode-Optische Faser
Synchronisierung Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 12V±1V
Stetiger Stromverbrauch ((23°C) ≤ 8 W
Kühlzeit ((23°C) ≤4min
Größe ((mm) 101 × 101 × 54
Gewicht ((g) ≤ 570
Betriebstemperatur -40°C bis +71°C
Optische Linsenoptionen Festfokus: 15 mm/F2
Kontinuierliche Vergrößerung: 15~300mm/F4, 30~500mm/F4
Industrieanwendungen
  • Nicht-zerstörerischer Test.
  • Umweltüberwachung
  • Langstreckenüberwachung.
  • Wissenschaftliche Forschung
Produktionskapazität
In-house Infrarotdetektortechnologien
  • 8 Zoll 0,11 μm VOx ungekühlte Infrarotdetektoren
  • 8 Zoll 0,5 μm MCT-gekühlte Infrarotdetektoren
  • 8 Zoll 0,5 μm T2SL gekühlte Infrarotdetektoren
Produktionskapazität und Vorteile
  • 6 Millionen selbst entwickelte Infrarotdetektoren pro Jahr
  • 30Anlage zur Herstellung von Halbleitern mit einer Fläche von 1000 m2
  • 20,000 m2 Reinraumfläche
Häufig gestellte Fragen
Was ist ein MCT/HgCdTe-Detektor?

MCT, auch HgCdTe genannt, bezieht sich auf Quecksilber-Cadmium-Tellurid, eine chemische Verbindung aus Cadmium-Tellurid (CdTe) und Quecksilber-Tellurid (HgTe) und ein häufiges Material in Photodetektoren.Der MCT/HgCdTe-Detektor ist ein lichtleitender Detektor, der in einer kryogenen Umgebung arbeitet und Infrarotstrahlung erkennen kann.Es ist empfindlicher als Wärmesensoren.

Was ist ein T2SL-Detektor?

T2SL bezieht sich auf Typ-II Superlattice, ein künstliches Material mit wechselndem Wachstum periodischer Heterojunction in Nanometergröße.wie z. B. große ElektronenwirkungsmasseIm Vergleich zum MCT-Infrarotdetektor weist der T2SL-Infrarotdetektor eine gute Materialuniformität, niedrige Kosten,und ähnliche Leistung wie bei einem MCT-Infrarotdetektor im mittleren und langen Wellenband, hat aber große Vorteile im sehr langen Wellenband.
