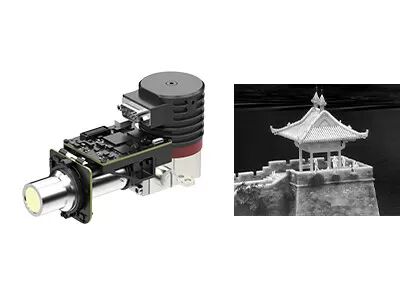

Wärmekamera-Kern 640x512 15μm RS058 T2SL kühlte Infrarotdetektor-Integration ab
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | EYAS615L |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512 / 15μm | NETD | ≤25 mK |
|---|---|---|---|
| Spektralbereich | 7,7 ~ 9,5 μm (LW) | Bildrate | 1 ~ 160 Hz einstellbar |
| Größe | 148x58,5x71mm | Gewicht | ≤680g |
| Hervorheben | Kern der Wärmekamera-RS058,680g kühlte Infrarotdetektor-Integration ab,Kern der Wärmekamera-640x512 |
||
Produkt-Beschreibung
Beschleuniger für 640x512 / 15μm RS058 T2SL LWIR gekühlte Infrarotdetektorintegration
Beschreibung des Produkts
Kühlte AD-Module der EYAS-Serie haben die Vorverstärkerfunktion, um das analoge Signal von gekühlten IR-Detektoren in einen digitalen Video-Stream-Ausgang umzuwandeln.Es ist mit verschiedenen Auflösungsformaten und verschiedenen Wellenbändern erhältlich. EYAS615L ist ein Mitglied der EYAS-Familie mit integriertem 640x512 / 15μm T2SL LWIR-Infrarotdetektor und RS058-Kryokühler.
Das EYAS615L AD-Modul verfügt über eine Bildrate von bis zu 160 Hz, die sich ideal für Anwendungen eignet, bei denen die Beobachtung von sich schnell bewegenden Objekten erforderlich ist.Das Proximity Board ist mit EYAS615L ausgestattet und bietet OEM-Kunden einen Beschleuniger für schnelle Akzeptanzprüfungen von Infrarotdetektoren., eine rasche Sekundärentwicklung von Modulen und Komplettprodukten auf Basis von gekühlten Infrarotdetektoren beginnen und ihre Entwicklungsdauer verkürzen.
Hauptmerkmale
- Einfach zu entwickeln und zu integrieren
- Cameralink-Schnittstelle Ausgang 16 Bit Rohdaten, Serienportsteuerung
- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein.
- 5 V Einzelversorgung
- Fähig, sich schnell bewegendes Ziel zu erfassen
Produktspezifikationen
| Modell | EYAS615L |
| Leistung des IR-Detektors | |
| Entschließung | 640x512 |
| Pixel Pitch | 15 μm |
| Kryo-Kühler | Einheit für die Bereitstellung |
| Spektralbereich | 70,7 μm bis 9,5 μm LW |
| Kühlzeit (25°C) | ≤ 5,5 Minuten |
| Optimales NETD (20°C) | ≤ 25mK |
| Betriebsmodus | |
| Bildrate | 1~160Hz einstellbar |
| Betriebsmodus | Schnappschuss; ITR & Interlace Binning Integration Mode; Windows-Modus; Anti-Blooming |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | QSH 60 Pins |
| Digitales Video | Cameralink: Ausgabe 16 Bit Rohdaten |
| Synchronisierung | CC1: INT/Frame externe Synchronisation; CC2: MC externe Synchronisation |
| Kommunikation | Der Serialport für Cameralink: TFG+/-, TC+/-; 9600bps |
| Stromversorgung | 1 Kanal-Bildschirm: 5V 1 Kanal-Kryokühlgerät: 24 V |
| Stabiler Stromverbrauch | 9W |
| Abmessungen (mm) | 148 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Betriebstemperatur | -40 °C ~ +60 °C |
| Schwingungsgröße | Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro |
Industrieanwendungen
Das EYAS615L-Wärmebildmodul wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.
Unsere Produktlinie
Hohe Empfindlichkeit und hervorragende Leistung
Weltweit führende Technologie in der Infrarotindustrie
Verschiedene Infrarotdetektoren verfügbar
Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
Massenproduktion zur schnellen Lieferung
Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren.
Häufig gestellte Fragen
1Wie wähle ich die richtige Infrarot-Detektor-Auflösung?
Es hängt von den tatsächlichen Bedürfnissen und Anwendungen Ihrer Produkte ab, und der Preis ist auch ein Faktor, der berücksichtigt werden muss.Sie können den Infrarotdetektor mit niedriger Auflösung wählenWenn Sie ein sehr klares Bild für spezielle Zwecke, wie z. B. Fernüberwachung, benötigen, können Sie einen hochauflösenden Infrarotdetektor von 1280x1024 wählen.
2Wie wählt man die richtige Pseudofarbe für die Wärmebilder?
- Das graue Weiß eignet sich besser für das Ziel mit geringerem Temperaturunterschied
- Das Rot und Blau eignet sich besser für die Szene, in der die Problempunkte gefunden werden müssen.
- Das Eisenrot ist die Standardfarbpalette der Energieindustrie.
Hinweis: Egal, welche Palette Sie wählen, die thermische Temperatur ändert sich nicht.
3Wie wähle ich eine geeignete Infrarot-Wärmekamera aus?
- Standardobjektive können normale Ziele mit angemessener Entfernung treffen
- Für das Teleobjektiv eignet es sich für relativ kleine Ziele, die aus großer Entfernung betrachtet werden müssen.
- Um Objekte aus nächster Entfernung genauer zu sehen, ist Weitwinkelobjektiv besser.
- Makroobjektive sind für sehr kleines Ziel aus nächster Entfernung.
