MCT MWIR kühlte thermisches Modul 15μm 640x512 RS046 Cryocooler ab

  • MCT MWIR Cooled Thermal Module 15μm 640x512 RS046 Cryocooler
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS615B
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 640x512 / 15μm NETD ≤ 18mK
Spektralbereich 3,7 ~ 4,8 μm Größe 122x88x59mm
Gewicht ≤ 400 g Bildrate 1~50Hz einstellbar
Hervorheben

MWIR kühlte thermisches Modul ab

,

640x512 kühlte thermisches Modul ab

,

Thermisches Modul RS046 MWIR
Hinterlass eine Nachricht
Produkt-Beschreibung

Kühlbares AD-Wärmemodul mit 640x512 / 15μm MCT MWIR-Kühlbarem Infrarotdetektor, RS046 Kryocooler


Beschreibung des Produkts


Kühlte AD-Module der EYAS-Serie haben die Vorverstärkerfunktion, um das analoge Signal von gekühlten IR-Detektoren in einen digitalen Video-Stream-Ausgang umzuwandeln.Es ist mit verschiedenen Auflösungsformaten und verschiedenen Wellenbändern erhältlich. EYAS615B ist ein Mitglied der EYAS-Familie mit integriertem MWIR-Infrarotdetektor 640x512@15μm und RS046-Kryokühler.


Mit dem gekühlten AD-Modul der EYAS-Serie können OEM-Kunden leicht schnelle Abnahmetests an Infrarotdetektoren durchführen.eine schnelle Sekundärentwicklung von Modulen und vollständigen Produkten auf Basis gekühlter Infrarotdetektoren beginnen und ihre Entwicklungsdauer verkürzen.


Global Sensor Technology ist ein Anbieter von Infrarotdetektoren und OEM-Hersteller von Infrarot-Wärmekernen, der seinen Kunden verschiedene ausgereifte und effektive thermische Bildgebungslösungen anbietet.


Hauptmerkmale


- Einfach zu entwickeln und zu integrieren

- Cameralink-Schnittstelle Ausgang 16 Bit Rohdaten, Serienportsteuerung

- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein.

- 5 V Einzelversorgung

- Fähig, sich schnell bewegendes Ziel zu erfassen


Produktspezifikationen


Modell EYAS615B
Leistung des IR-Detektors
Entschließung 640x512
Pixel Pitch 15 μm
Kryo-Kühler Einheitliche Datenbank
Spektralbereich 30,7 μm·4,8 μm MW
Kühlzeit (25°C) ≤ 5,5 Minuten
Optimales NETD (20°C) ≤ 18mK
Betriebsmodus
Bildrate 1~50Hz einstellbar
Betriebsmodus Schnappschuss; ITR/IWR-Integrationsmodus; Windows-Modus; Antiblühen
Elektrische Spezifikation
Standard-Außenschnittstelle QSH 60 Pins
Digitales Video Cameralink: Ausgabe 16 Bit Rohdaten
Synchronisierung CC1: INT/Frame externe Synchronisation; CC2: MC externe Synchronisation
Kommunikation Der Serialport für Cameralink: TFG+/-, TC+/-; 9600bps
Stromversorgung 1 Kanal-Bildschirm: 5V
1 Kanal-Kryokühlgerät: 12 V
Stabiler Stromverbrauch 8W
Abmessungen (mm) 122 × 88 × 59
Gewicht ≤ 400 g
Betriebstemperatur -40 °C ~ +60 °C
Schwingungsgröße Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr
Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro


Industrieanwendungen


Das EYAS615B-Wärmebildmodul wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.

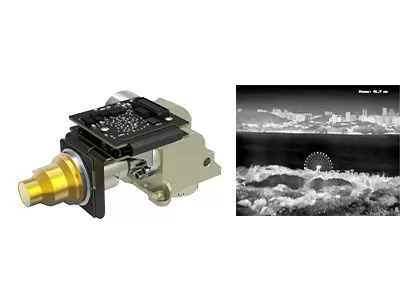

MCT MWIR kühlte thermisches Modul 15μm 640x512 RS046 Cryocooler ab 0


Unsere Vorteile


•Tiefe technische Expertise

Mit langjähriger Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarot-Sensor-Technologie, haben wir starke Fähigkeiten in Chip-Design, Wafer-Fabrikation,Verpackung und PrüfungUnsere solide Basis ermöglicht es uns, kontinuierlich innovative und zuverlässige Produkte zu liefern, die den sich wandelnden Marktanforderungen entsprechen.



•Fokussiert auf Innovation und praktische Umsetzung im Bereich Infrarot-Sensing

Wir setzen uns dafür ein, technologische Durchbrüche in der Wärmebildaufnahme voranzutreiben, indem wir die Grenzen von NETD, SWAP und Betriebstemperatur ständig überschreiten.Unsere Produkte sind in allen Bereichen der Sicherheit immer führend., industrielle Überwachung, intelligente Systeme und mehr.



•Diversifiziertes Produktportfolio

Unterstützt durch unabhängige FuE und mehrere technische Wege,Wir bieten eine umfassende Palette von Infrarot-Erkennungskomponenten an, die sowohl gekühlt als auch nicht gekühlt sind und maßgeschneiderte Lösungen für eine Vielzahl von Branchen bieten.



•Eine strenge Validierung der Zuverlässigkeit gewährleistet Qualitätssicherung

Unsere Produkte werden durch ein robustes Qualitätsmanagementsystem während der gesamten Produktion mehrfach getestet, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.



•Fachtechnische Unterstützung und Dienstleistungen der gemeinsamen Entwicklung

Unser Engineering-Team arbeitet eng mit unseren Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen.


Häufig gestellte Fragen


1Was ist Infrarotthermographie?

Die Thermographie ist eine neue und wirksame Technologie der nicht-invasiven Diagnosemethode, die auf der Erfassung der Oberflächentemperatur basiert.Die von einem Objekt ausgestrahlte Infrarotstrahlung wird aufgezeichnet und in Form einer Temperaturverteilungskarte dargestellt.


2- Wofür kann die Infrarotthermographie verwendet werden?

Das Infrarot-Wärmebild kann verwendet werden, um Hausinspektionen durchzuführen, strukturelle Defekte, elektrische Fehler, mechanische Fehler, physiologische Veränderungen bei Menschen und Tieren und vieles mehr zu bestimmen.


3Was sind die Vorteile der Infrarotthermographie?

Bei der zerstörungsfreien Prüfung ist es einfach zu testen und schnell zu reagieren, ohne Schäden zu verursachen, was zu Kosteneinsparungen, einer höheren Arbeitseffizienz und einer geringeren Abwertung von Arbeitskräften und Ausrüstung führt.

Für die medizinische Thermographie ist es sehr effizient, die versteckten Probleme im menschlichen Körper zu finden, 100% sicher ohne Strahlung und Schmerzen, was ein ideales Werkzeug für eine frühzeitige Gesundheitsuntersuchung ist.
