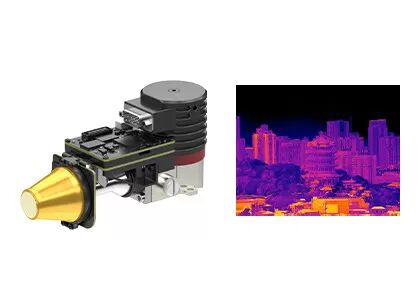

1280x1024 / 12μm MCT IR Detektor abgekühltes ANZEIGE Modul für schnelle Integration
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | EYAS1212 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 1280x1024 / 12μm | Hohe Empfindlichkeit | NETD≤20mK |
|---|---|---|---|
| Stromverbrauch | 9W | Spektralbereich | 3,7–4,8 μm MW |
| Größe | 149x58,5x71mm | Gewicht | ≤680g |
| Hervorheben | Detektor 1280x1024 Mct Ir,Detektor 5V Mct Ir |
||
Produkt-Beschreibung
Kühltes AD-Modul mit 1280x1024/12μm MCT MWIR-Kühltem Infrarotdetektor für schnelle Integration
Beschreibung des Produkts
Kühlte AD-Module der EYAS-Serie haben die Vorverstärkerfunktion, um das analoge Signal von gekühlten Infrarotdetektoren in einen digitalen Videostream-Ausgang umzuwandeln.Es ist mit verschiedenen Auflösungsformaten und verschiedenen Wellenbändern erhältlich. EYAS1212 ist ein Mitglied der EYAS-Familie mit integriertem MWIR-gekühltem Infrarotdetektor mit großem Array 1280x1024 / 12μm.
Das EYAS1212 AD-Modul ist ein Beschleuniger für OEM-Kunden, um einen schnellen Akzeptanztest an einem gekühlten Infrarotdetektor mit 1280x1024/12μm durchzuführen.eine schnelle Sekundärentwicklung von gekühlten Infrarotmodulen oder vollständigen Infrarot-Wärmekameras oder Systemen auf Basis gekühlter Infrarotdetektoren beginnen und ihre Entwicklungsdauer verkürzen.
Hauptmerkmale
- Einfach zu entwickeln und zu integrieren
- Cameralink-Schnittstelle Ausgang 16 Bit Rohdaten, Serienportsteuerung
- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein.
- 5 V Einzelversorgung
- Fähig, sich schnell bewegendes Ziel zu erfassen
Produktspezifikationen
| Modell | EYAS1212 |
| Leistung des IR-Detektors | |
| Entschließung | 1280x1024 |
| Pixel Pitch | 12 μm |
| Kryo-Kühler | Für die Berechnung der Leistung |
| Spektralbereich | 30,7 μm·4,8 μm MW |
| Kühlzeit (25°C) | ≤ 6 Minuten |
| Optimales NETD (20°C) | ≤ 20mK |
| Betriebsmodus | |
| Bildrate | 1~100Hz einstellbar |
| Betriebsmodus | Schnappschuss; ITR/IWR-Integrationsmodus; Windows-Modus; Antiblühen |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | QSH 60 Pins |
| Digitales Video | Cameralink: Ausgabe 16 Bit Rohdaten |
| Synchronisierung | CC1: INT/Frame externe Synchronisation; CC2: MC externe Synchronisation |
| Kommunikation | Der Serialport für Cameralink: TFG+/-, TC+/-; 9600bps |
| Stromversorgung | 1 Kanal-Bildschirm: 5V 1 Kanal-Kryokühlgerät: 24 V |
| Stabiler Stromverbrauch | 9W |
| Abmessungen (mm) | 149 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Betriebstemperatur | -40 °C ~ +60 °C |
| Schwingungsgröße | Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro |
Industrieanwendungen
Das EYAS1212-Wärmebildmodul wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.
Unsere Vorteile
Produktanpassung: Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
Technische Unterstützung und Ausbildung vor Ort: Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
Gemeinsame Innovationen für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?
Infrarotthermische Bildgebung ist eine Methode, bei der Infrarotstrahlung und Wärmeenergie verwendet werden, um Informationen über Objekte zu sammeln, um Bilder von ihnen zu erstellen,oder erhalten Temperaturinformationen der Objekte, auch bei schlechter Sicht.
2Wie funktioniert Infrarot-Wärmebildgebung?
Das Infrarot-Wärmebildsystem ist eine passive berührungslose Erkennung und Identifizierung der Infrarot-Technologie.Es konzentriert sich die Infrarotstrahlung der Szene auf die Brennfläche Array Infrarotdetektor durch Infrarot-optisches System, das durch Infrarotstrahlung passieren kannDer Wärmedetektor wandelt das Strahlungssignal unterschiedlicher Intensität in ein entsprechendes elektrisches Signal um und erzeugt dann durch Verstärkung und Videoverarbeitungbildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
