Radiometrisches VOx-Wärmekameramodul nicht gekühlt 640X512/12μm
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | PLUG612R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512 / 12μm | NETD | <30mK |
|---|---|---|---|
| Spektralbereich | 8~14μm | Größe | 44,5 x 44,5 x 33,6 mm |
| Hervorheben | Radiometrisches Wärmekamera-Modul,VOx-Wärmekamera-Modul,VOx-Modul |
||
Produkt-Beschreibung

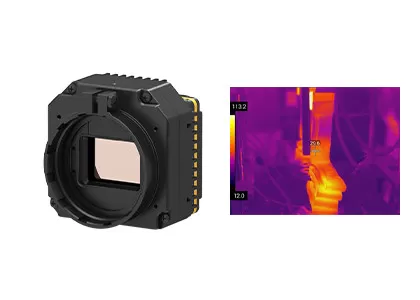

PLUG612R LWIR ungekühltes Wärmekamera-Modul mit 640x512/12μm Wärmesensor
Beschreibung des Produkts
Das Wärmebildmodul PLUG612R ist radiometrisch funktionsfähig und verfügt über eine Infrarot-Temperaturmessfunktion ohne Kontakt.Es integriert einen 640x512 / 12μm ungekühlten thermischen Infrarotdetektor, um schnell thermische Bilder des Zielgebiets und der Wärmeverteilung zu erhalten.
Das ungekühlte LWIR-Infrarotkameramodul PLUG612R liefert eine scharfe und klare Wärmebildqualität.Dieses ungekühlte Infrarot-Wärmebildmodul wird in der industriellen Wärmebildgebung und Temperaturmessung eingesetztDer Temperaturbereich ist anpassbar und kann den spezifischen Anforderungen der industriellen Thermographie entsprechen.
Wir sind spezialisiert auf das Design, die Herstellung, den Verkauf und die Vermarktung von Infrarot-Wärmedetektoren und Wärmekamera-Kernen.Wir können unseren Kunden eine Vielzahl von Infrarot-Wärmebildlösungen anbieten, die die Zeit der sekundären Entwicklung verkürzen und die Kosten für die Kunden erheblich senken.
Hauptmerkmale
- Detektortyp: Mikrobolometer ohne Kühlung
- Detektormaterial: Vanadiumoxid
- NETD < 30mk, hohe Empfindlichkeit
- Stabile Leistung
- starke Anpassungsfähigkeit an die Umwelt
Produktspezifikationen
| Modell | Einheitliche Anlage |
| Leistung des IR-Detektors | |
| Entschließung | 640x512 |
| Pixel Pitch | 12 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | < 30mk |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz |
| Startzeit | < 10 s |
| Analogvideo | PAL/NTSC |
| Digitales Video | Die in Absatz 1 genannte Anlage ist zu verwenden. |
| Erweiterungskomponente | USB/Camerlink |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 50pin_HRS-Schnittstelle |
| Kommunikationsmodus | RS232-TTL, 115200 Bps |
| Versorgungsspannung | 4 bis 6 V |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis 50°C |
| Temperaturbereich | -20°C bis 150°C, 100°C bis 550°C |
| Temperaturgenauigkeit | ±2°C oder ±2% (Ermitteln des Höchstwerts) |
| SDK | ARM/Windows/Linux SDK, Vollbildthermographie |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 44.5x44.5x36.6 |
| Gewicht | ≤ 85 g |
| Anpassung an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Optik | |
| Optionale Linse | Festfokus Athermal: 13 mm/19 mm/24 mm |
Industrieanwendungen
Das PLUG612R-Wärmesensormodul wird in der Elektrizitätsinspektion, der Bildverarbeitung, im Gebäude-HVAC-Sicherheit und Überwachung, im Freien, bei der Feuerwehr und Rettung, bei der Strafverfolgung und Rettung, ADAS,UAV-Nutzlasten usw..
Unsere Produktlinie
Hohe Empfindlichkeit und hervorragende Leistung
Weltweit führende Technologie in der Infrarotindustrie
Verschiedene Infrarotdetektoren verfügbar
Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
Massenproduktion zur schnellen Lieferung
Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren.
Häufig gestellte Fragen
1. Wie funktioniert ein ungekühltes Brennflächen-Array-Mikrobolometer?
Durch die Anwendung des Prinzips der Infrarotstrahlung thermische Wirkung wandelt der ungekühlte Infrarotdetektor Infrarotstrahlung Energie in Wärmeenergie mit Infrarot-Absorptionsmaterial,so dass die Temperatur des empfindlichen Materials steigtDann... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2Was ist der Vorteil eines ungekühlten Infrarotdetektors?
Der nicht gekühlte Infrarot-Brennflächendetektor benötigt keine integrierte Dewar-Cooler-Assembly (IDCA) und kann bei Zimmertemperatur arbeiten.Kleine GrößeObwohl die Empfindlichkeit des ungekühlten Infrarot-Fokaldetektors nach Jahren der Entwicklung nicht so gut ist wie die der gekühlten Infrarot-Detektoren,Die Kostenleistung ist eindeutig besser als die des gekühlten Detektors., die eine breitere Anwendungsmöglichkeit bietet.
