Ungekühltes Infrarot-Wärmekameramodul mit einer Auflösung von 256 x 192 und einer Pixelgröße von 12 μm für die Nachtbeobachtung

  • 256x192 Resolution 12μm Pixel Size Uncooled Infrared Thermal Camera Module for Night Observation
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer Mini212G2
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 256x192/12µm NETD ≤50mK
Spektralbereich 8~14μm Analoge Videoschnittstelle CVBS (PAL/NTSC)
Ausgabedaten 14bit Roh Versorgungsspannung 3,3 V ± 0,1 V
Hervorheben

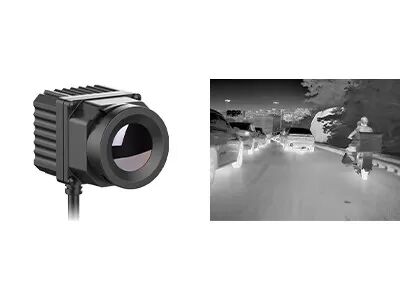

Fahrzeug angebrachtes System der Wärmebildkamera-384x288

,

Angebrachtes Wärmebildkamera-System CVBS Fahrzeug
Hinterlass eine Nachricht
Produkt-Beschreibung

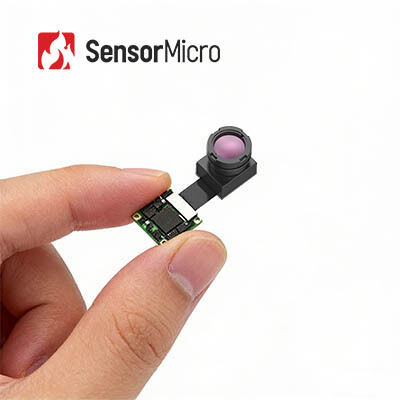

256 x 192/12 μm ungekühltes Infrarot-Wärmekameramodul für Nachtbeobachtung
Das Mini212G2-Infrarotkameramodul ist mit seiner Miniaturgröße, dem leistungsstarken ungekühlten Infrarotdetektor im Wafer-Level-Gehäuse (256 x 192/12 μm) und seiner breiten Kompatibilität gut aufgestellt, um den wachsenden Anforderungen aufstrebender Märkte gerecht zu werden. Es bietet nicht nur zuverlässige thermische Sensor- und Bildgebungsfunktionen für verschiedene Anwendungen, sondern bietet auch Vorteile wie einfache Integration, niedrige Kosten und stabile Leistung, was es zur bevorzugten Wahl für Entwickler und Hersteller in den Bereichen AIoT, maschinelles Sehen, industrielles Sehen, Sicherheitsüberwachung und Nachtbeobachtung macht.
Hauptmerkmale
Miniaturmodul mit direkter Wärmebildausgabe
  • Ausgestattet mit einem selbst entwickelten 256×192/12μm Wafer-Level-Infrarotdetektor, der erhebliche Kostenvorteile bietet
  • Ultrakompaktes Strukturdesign: nur 17 x 17 mm (PCBA) groß, wiegt nur 4 g – ideal für Anwendungen mit begrenztem Platzangebot
  • Die integrierte ISP-Verarbeitungsplatine und Bildalgorithmen der nächsten Generation liefern direkt klare Wärmebilder und sorgen so für große Vielseitigkeit
Präzise Erkennung, flexible Konfiguration
  • Hochpräzise Temperaturmessung mit einer Genauigkeit von bis zu ±2℃; Unterstützt Punkt-, Flächen- und Vollbildmessung
  • Es stehen mehrere Objektivoptionen mit Sichtfeld zur Verfügung, um unterschiedlichen Beobachtungsanforderungen gerecht zu werden
Umfangreiche Schnittstellen für einfache Integration
  • Bietet USB2.0 / MIPI / DVP / BT.656 / LVDS und andere digitale Videoausgangsschnittstellen
  • Vollständig kompatibel mit branchenüblichen Schnittstellen
Produktspezifikationen
Modell Mini212G2
Auflösung 256×192
Pixelgröße 12μm
Spektrale Reaktion 8~14μm
NETD ≤50 mK
Ausgabedaten 14bit Raw
Bildrate Thermografie: 25 Hz, Bildgebung: 50 Hz
Fokusmodus Konzentrieren Sie sich frei
Objektiv (HFOV/FL) 17,5°/10mm | 25°/ 7mm | 56°/ 3,2mm | 90°/ 2,1mm
Gewicht (g) 7.1 | 6,4 | 4 | 6.8
PCBA-Größe (mm) 17×17
Digitale Videoschnittstelle USB2.0 / MIPI / DVP / BT.656 / LVDS
Analoge Videoschnittstelle CVBS (PAL/NTSC)
Betriebsspannung 3,3 V ± 0,1 V
Typischer Stromverbrauch 330 mW
Temperaturmessbereich -20℃~+550℃(-20℃~+150℃ | +100℃~550℃)
Genauigkeit der Temperaturmessung Größerer Wert von ±2℃ / ±2%
Betriebstemperatur -40℃~+70℃
Luftfeuchtigkeit 5 % ~ 85 %
Lagertemperatur -45℃~+85℃
Zertifizierung RoHS 2.0 / Reichweite
Industrielle Anwendungen
Dieses Produkt ist für Bereiche wie AIoT, Machine Vision, Industrial Vision, Sicherheitsüberwachung und Nachtbeobachtung positioniert.
AIoT-Anwendungen:Perfekt geeignet für die Integration in kompakte AIoT-Geräte wie Smart-Home-Geräte, Wearables und intelligente Umweltmonitore.
Industrielle Vision:Kann zur Echtzeitüberwachung von Industrieanlagen, Laserbearbeitungs- und Schweißszenarien, Halbleitererkennung und mehr verwendet werden.
Sicherheitsüberwachung:Kann illegale Eindringlinge erkennen und Echtzeitalarme für verbesserte Sicherheitsanwendungen auslösen.
Unsere Produktlinie
Hohe Empfindlichkeit und hervorragende Leistung:Weltweit führende Technologie in der Infrarotindustrie
Verschiedene Infrarotdetektoren verfügbar:Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
Massenproduktion zur Gewährleistung einer schnellen Lieferung:Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
Was ist Infrarot-Wärmebildtechnik?
Bei der Infrarot-Wärmebildgebung handelt es sich um eine Methode zur Nutzung von Infrarotstrahlung und Wärmeenergie, um Informationen über Objekte zu sammeln, um Bilder von ihnen zu formulieren oder Temperaturinformationen über die Objekte zu erhalten, selbst in Umgebungen mit schlechten Sichtverhältnissen.
Wie funktioniert die Infrarot-Wärmebildkamera?
Das Infrarot-Wärmebildsystem ist eine passive berührungslose Erkennung und Identifizierung mittels Infrarot-Technologie. Es fokussiert die Infrarotstrahlung der Szene auf den Infrarotdetektor mit Brennebenenarray über das optische Infrarotsystem, das Infrarotstrahlung durchlassen kann. Der Wärmedetektor wandelt das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um und erzeugt dann durch Verstärkung und Videoverarbeitung das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
