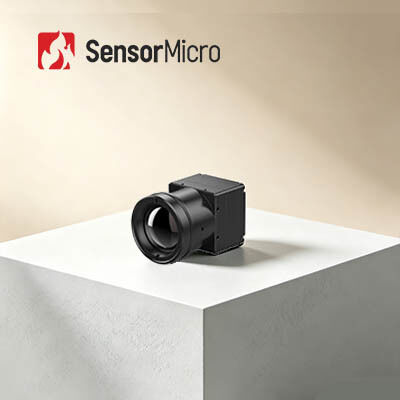

Leichtes 384x288 nicht gekühltes Wärmemodul mit 17 μm VOx Mikrobolometer und geringem Stromverbrauch von 0,65 Watt

  • Lightweight 384x288 Uncooled Thermal Module with 17μm VOx Microbolometer and 0.65W Low Power Consumption
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN417G3
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 384x288 / 17μm Nackte Kerngröße 25,4 mm × 25,4 mm × 16,5 mm
Typischer Stromverbrauch 0.65W NETD ≤30mK/F1.0/25℃
Spektralbereich 8~14μm Bildrate 25Hz/30Hz/50Hz
Hervorheben

Nicht gekühlte Wärmemodule

,

12 μm Wärmemodul

,

LWIR-Wärmemodul
Hinterlass eine Nachricht
Produkt-Beschreibung
Leichtes und flexibles nicht gekühltes Wärmemodul mit LWIR 384x288 / 17μm Infrarotdetektor

Das COIN417G3-Infrarot-Wärmekamera-Modul verwendet die 17 μm VOx-Mikrobolometer-Technologie.Hochleistungssignalverarbeitende Schaltung und Bildverarbeitungsalgorithmus.

Das COIN417G3-Infrarotkameramodul bietet ein Standard-Interface-Set für Integratoren, das leicht in viele Arten von Geräten wie Helme,Überwachungskamera sowie Polizei- und Feuerwehr-EinheitenEs ist für OEM-Integratoren von Vorteil, mit der Sekundärentwicklung und Integration in alle Arten von Thermalimagern und Infrarot-Thermographikkameras zu beginnen.

Hauptmerkmale
  • Kompakte Größe, leichtes Gewicht
  • geeignet für verschiedene Infrarotprodukte
  • Eine breite Palette von Anwendungen für Wärmebilder
  • Niedriger Stromverbrauch
  • Hohe Empfindlichkeit mit einer typischen NETD≤30mK
Produktspezifikationen
Modell Der Wert der Verbrennungsmenge ist zu berücksichtigen.
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 384 × 288
Pixelgröße 17 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK/F1,0/25°C
Bildverarbeitung
Digitale Bildrate 25/30/50Hz
Startzeit 6s
Analogvideo PAL/NTSC
Digitales Video RAW/YUV422
Bildalgorithmus Korrektur der Nicht-Einheitlichkeit (NUC)
3D-Lärmreduzierung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamische Reichweitenkomprimierung (DRC)
Verstärkung der Grenzen (EE)
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrotechnik
Standard-Außenschnittstelle 50Pin: DF40C-50DP-0.4V ((51), (HRS, Männlich)
Erweiterung Einheitliche Anschlüsse
Kommunikationsoberfläche TTL-232/USB2.0
Digitale Videooberfläche DVP8/DVP16/USB2.0/BT.656/LVDS
Versorgungsspannung 4.5 bis 5,5 V
Typischer Stromverbrauch 0.65W
Mechanische
Größe des Kerns ((mm)) 25.4mm × 25.4mm × 16.5mm
Gewicht des Kerns (g) 16.6±1
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen Zufällige Vibrationen, 5,35 Gramm, 3-Achse
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal
Zertifizierung Einheitliche Sicherheitsnormen
Optische Linsen
Optische Linsen Festfokus Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Schutzniveau IP67 (Vorderobjektiv)
Industrieanwendungen

Das COIN417G3-Infrarot-Kamera-Modul wird häufig in der industriellen Sicht, der Sicherheitsüberwachung, der Brandbekämpfung und Rettung, im Freien, der Maschinensicht, der ADAS usw. eingesetzt.

Produktvorteile

Vielfältiges Produktportfolio:Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.

Vielfältigkeit der Produkte:Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.

Außergewöhnliche Leistung:Klares Bildmaterial, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - entwickelt, um unter einer Vielzahl von Umweltproblemen zu arbeiten.

Einfache Integration:Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.

Häufig gestellte Fragen
  • Was ist der Unterschied zwischen schwach beleuchteter, aktiver IR und Wärmebildgebung?
    Schwaches Licht benötigt natürliches Licht und verwandelt durch Bildstärker schwaches Naturlichtbild in ein verbessertes elektronisches Bild.Aktive IR strahlt aktiv Infrarotlicht aus und verwendet den vom Ziel reflektierten InfrarotstrahlEs hat eine sehr schlechte Verschleierung.Wärmebildgebung benötigt kein Licht und ist eine passive Infrarot-Nachtsicht, die Infrarotstrahlungsunterschiede zwischen Zielen und Szene oder verschiedenen Teilen eines Objekts erkenntEs wird nicht von den Veränderungen der umgebenden Lichtverhältnisse beeinflusst, weder bei Nacht noch bei Nebel, Regen oder anderen rauen Umgebungen.
  • Können Sie die Wärmebilder blockieren?
    Aber Infrarotstrahlen können Wände nicht durchdringen, und auch das Glas kann IR blockieren.Sie können sich hinter Glas oder Wände verstecken, um die Wärmebilder zu blockieren..
