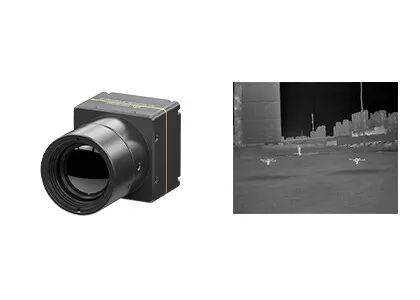

Wärmebildgebungs-Kern LWIR 640X512/12μm für klare Darstellung u. AIoT-Anwendung
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN612/R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Temperaturbereich | -20℃~+550℃ (anpassbar) | Temperaturgenauigkeit | ±3℃ oder ±3% |
|---|---|---|---|
| Auflösung | 640x512 / 12μm | NETD | <40mK |
| Spektralbereich | 8~14μm | Größe | 25,4 x 25,4 x 14,1 mm |
| Hervorheben | 12μM Thermal Imaging Core,LWIR-Wärmebildgebungs-Kern,AIoT-Wärmebildgebungs-Kern |
||
Produkt-Beschreibung
LWIR 640X512 / 12μm nicht gekühlte Thermalkamera für klare Bildgebung und AIoT-Anwendungen
Beschreibung des Produkts
COIN612/R ist eines der Infrarot-Wärmekamera-Module der COIN-Serie.Hochleistungssignalverarbeitende Schaltung und Bildverarbeitungsalgorithmus.
Der Infrarotkamera-Kern COIN612/R liefert scharfe und detaillierte Wärmebilder mit weniger als 40 mK NETD und einer Auflösung von 640x512 IR-Pixeln.Es verfügt auch über eine optionale thermographische Funktion mit Messbereich von -20 °C ~ 550 °C für die Messung der industriellen Temperatur.
Das Infrarotmodul COIN612/R unterstützt DVP/LVDS-Multimode-Bild-Ausgabe-Schnittstellen, RAW/YUV-Bilddaten-Ausgabe und Serienanschlusssteuerung.geringer Stromverbrauch und mehrere Schnittstellenoptionen, COIN612 thermische Kamera Modul ermöglicht eine einfache Konfiguration und Integration in zahlreiche Infrarotprodukte, wie Thermalbildgeräte und Infrarot-Thermographie-Kameras.
Hauptmerkmale
- Mini-Größe: 25,4 x 25,4 x 14,1 mm
- Leichtes Gewicht
- NETD < 40mk
- Bildqualität
- Niedriger Stromverbrauch
- Schnelle Entwicklung und Integration
Produktspezifikationen
| Modell | Der Wert der Verpackung ist zu berücksichtigen. |
| Leistung des IR-Detektors | |
| Entschließung | 640x512 |
| Pixel Pitch | 12 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | < 40 Mio. t |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz/50 Hz/60 Hz |
| Startzeit | 3 Jahre |
| Analogvideo | PAL/NTSC |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| Bildrichtung | Horizontale |
| Bildalgorithmus | NUC/AGC/IDE/DNR |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 30pin_HRS |
| Kommunikationsmodus | RS232-TTL, 115200 Bps |
| Versorgungsspannung | 3.5 bis 5,5 V |
| Typischer Stromverbrauch | < 0,75 W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis 50°C |
| Temperaturmessbereich | -20°C bis 150°C, 100°C bis 550°C |
| Temperaturgenauigkeit | ±3°C oder ±3% (Ermitteln des Höchstwerts) |
| SDK | Unterstützung von ARM/Windows/Linux SDK, Vollbildthermographie |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 25.4x25.4x14.1 (mit Verschluss) |
| Gewicht | Modul: 13 g ± 0,5 g (mit Verschluss) Modul + 8,8 mm Objektiv: 22,4 g ± 0,5 g Modul+13mm Objektiv: 41g±0,5g Modul+19mm Objektiv: 43,9 g±0,5 g |
| Anpassung an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Optik | |
| Optionale Linse | Festfokus Athermal: 8,8 mm/13 mm/19 mm |
Industrieanwendungen
Das ungekühlte FPA LWIR-Thermokamera-Modul COIN612/R wird in Thermographie, Sicherheit und Überwachung, im Freien, Feuerwehr und Rettung, AIoT, Intelligenter Hardware, UAV-Nutzlasten, ADAS usw. weit verbreitet.
Personalisierter Service
Produktanpassung: Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
Technische Unterstützung und Ausbildung vor Ort: Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
Gemeinsame Innovationen für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
1Wie wähle ich die richtige Infrarot-Detektor-Auflösung?
Es hängt von den tatsächlichen Bedürfnissen und Anwendungen Ihrer Produkte ab, und der Preis ist auch ein Faktor, der berücksichtigt werden muss.Sie können den Infrarotdetektor mit niedriger Auflösung wählenWenn Sie ein sehr klares Bild für spezielle Zwecke, wie z. B. Fernüberwachung, benötigen, können Sie einen hochauflösenden Infrarotdetektor von 1280x1024 wählen.
2Wie wählt man die richtige Pseudofarbe für die Wärmebilder?
- Das graue Weiß eignet sich besser für das Ziel mit geringerem Temperaturunterschied
- Das Rot und Blau eignet sich besser für die Szene, in der die Problempunkte gefunden werden müssen.
- Das Eisenrot ist die Standardfarbpalette der Energieindustrie.
Hinweis: Egal, welche Palette Sie wählen, die thermische Temperatur ändert sich nicht.
3Wie wähle ich eine geeignete Infrarot-Wärmekamera aus?
- Standardobjektive können normale Ziele mit angemessener Entfernung treffen
- Für das Teleobjektiv eignet es sich für relativ kleine Ziele, die aus großer Entfernung betrachtet werden müssen.
- Um Objekte aus nächster Entfernung genauer zu sehen, ist Weitwinkelobjektiv besser.
- Makroobjektive sind für sehr kleines Ziel aus nächster Entfernung.
