Ungekühlter Wärmekamera-Kern Langwelle FPA 400x300/17μm VOx
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN417/R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 400x300 / 17μm | Bildrate | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| Temperaturbereich | -20℃~+550℃ (anpassbar) | Temperaturgenauigkeit | ±3℃ oder ±3% |
| NETD | <40mK | Spektralbereich | 8~14μm |
| Hervorheben | Ungekühlter Wärmekamera-Kern,17μm Wärmekamera-Kern,Ungekühlte Wärmekamera FPA |
||
Produkt-Beschreibung

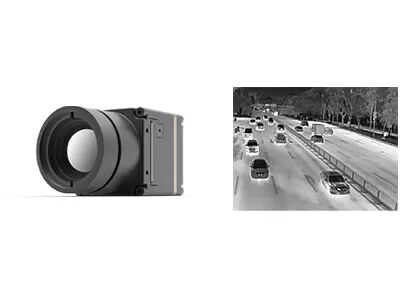

Langwelliges FPA 400x300 / 17μm VOx nicht gekühlte Thermalkamera-Kern
Beschreibung des Produkts
COIN417/R ungekühlte Infrarotmodule integrieren einen 400x300 / 17μm Wafer Level Package (WLP) Infrarotbilddetektor, eine leistungsstarke Signalverarbeitungsschaltung und einen Bildverarbeitungsalgorithmus.Dank der Waferverpackungstechnologie, hat der WLP-Infrarotdetektor einen einfacheren Herstellungsprozess und eine einfachere Integration, was für eine hohe Volumen- und kostengünstigere Produktion geeigneter ist.
Das Infrarotmodul COIN417/R verfügt über eine scharfe und scharfe Wärmebilddarstellung, eine kompakte Größe und einen niedrigen Preis.Es verfügt auch über eine optionale thermographische Funktion mit Messbereich von -20 °C ~ 550 °C für die Messung der industriellen Temperatur.
Bisher haben wir unseren Kunden verschiedene ausgereifte und stabile Infrarot-Wärmebildlösungen zur Verfügung gestellt.Es ist einfacher, Infrarotmodule der COIN-Serie in mehr Endgeräte zu integrieren und senkt die Kosten für Kunden erheblich.
Hauptmerkmale
- Mini-Größe: 25,4 x 25,4 x 14,1 mm
- Leichtes Gewicht
- NETD < 40mk
- Bildqualität
- Niedriger Stromverbrauch
- Schnelle Entwicklung und Integration
Produktspezifikationen
| Modell | COIN417/R |
| Leistung des IR-Detektors | |
| Entschließung | 400 x 300 |
| Pixel Pitch | 17 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | < 40 Mio. t |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz/50 Hz/60 Hz |
| Startzeit | ≤ 10 Sekunden |
| Analogvideo | PAL/NTSC |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE/DNR |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 30pin_HRS |
| Kommunikationsmodus | RS232-TTL, 115200 Bps |
| Versorgungsspannung | 3.5 bis 5,5 V |
| Typischer Stromverbrauch | < 1,1 W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis 50°C |
| Temperaturmessbereich | -20°C bis 150°C, 100°C bis 550°C |
| Temperaturgenauigkeit | ±3°C oder ±3% (Ermitteln des Höchstwerts) |
| SDK | Unterstützung von ARM/Windows/Linux SDK, Vollbildthermographie |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 25.4x25.4x14.1 (mit Verschluss) |
| Gewicht | 13 g ± 0,5 g (ohne Linse) |
| Anpassung an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Optik | |
| Optionale Linse | Festfokus Athermal: 9,7 mm/15 mm/19 mm |
Industrieanwendungen
Der COIN417/R-Infrarotkamera-Kern wird in Thermographie, Sicherheit und Überwachung, im Freien, Feuerwehr und Rettung, AIoT, Intelligente Hardware, UAV-Nutzlasten, ADAS usw. weit verbreitet.
Unsere Vorteile
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Vielfältige Produkte
Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.
Einfache Integration
Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.
Häufig gestellte Fragen
1Was ist Infrarotthermographie?
Die Thermographie ist eine neue und wirksame Technologie der nicht-invasiven Diagnosemethode, die auf der Erfassung der Oberflächentemperatur basiert.Die von einem Objekt ausgestrahlte Infrarotstrahlung wird aufgezeichnet und in Form einer Temperaturverteilungskarte dargestellt.
2- Wofür kann die Infrarotthermographie verwendet werden?
Das Infrarot-Wärmebild kann verwendet werden, um Hausinspektionen durchzuführen, strukturelle Defekte, elektrische Fehler, mechanische Fehler, physiologische Veränderungen bei Menschen und Tieren und vieles mehr zu bestimmen.
3Was sind die Vorteile der Infrarotthermographie?
Bei der zerstörungsfreien Prüfung ist es einfach zu testen und schnell zu reagieren, ohne Schäden zu verursachen, was zu Kosteneinsparungen, einer höheren Arbeitseffizienz und einer geringeren Abwertung von Arbeitskräften und Ausrüstung führt.
Für die medizinische Thermographie ist es sehr effizient, die versteckten Probleme im menschlichen Körper zu finden, 100% sicher ohne Strahlung und Schmerzen, was ein ideales Werkzeug für eine frühzeitige Gesundheitsuntersuchung ist.
