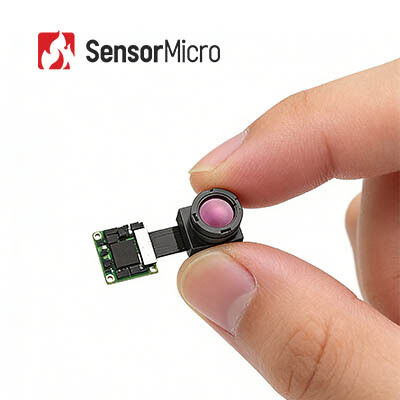

Mini212G2 Ungekühltes Infrarotmodul mit 256×192 Auflösung und 12μm Pixelgröße für direkte Wärmebildgebung

  • Mini212G2 Uncooled Infrared Module with 256×192 Resolution and 12μm Pixel Size for Direct Thermal Imaging Output
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer Mini212G2
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 256 × 192 / 12 μm NETD ≤50mK
Spektralbereich 8~14μm Bildrate Thermografie: 25 Hz, Bildgebung: 50 Hz
Digitale Videooberfläche USB2.0 / MIPI / DVP / BT.656 / LVDS Analoge Videoschnittstelle CVBS (PAL/NTSC)
Hervorheben

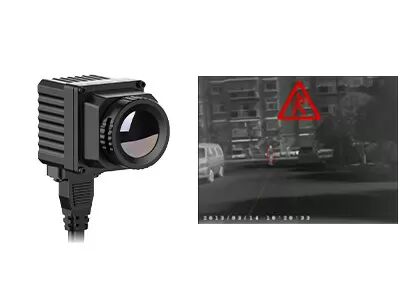

Infrarotfahrzeug angebrachte Wärmekamera

,

Fahrzeug angebrachte Wärmekamera Blendschutz

,

Infrarotwärmekamera 384x288
Hinterlass eine Nachricht
Produkt-Beschreibung
Mini212G2 Ungekühltes Miniatur-Infrarotmodul mit 256×192/12μm
Produktübersicht

Das ungekühlte Mini212G2 Infrarot-Miniaturmodul basiert auf dem von SensorMicro selbst entwickelten Infrarot-Modul TIMO212.Durch den Zusatz einer Infrarot-ISP-Prozessorplatine können direkt Temperaturmatrizen und Wärmebilder erzeugt werden, wodurch der Entwicklungslast für die Kunden erheblich verringert wird.

Das Mini212G2-Infrarotkameramodul in Miniaturgröße, integriert mit einem 256×192/12μm ungekühlten Infrarotdetektor auf Waferebene,ist speziell auf die vielfältigen und sich entwickelnden Bedürfnisse der Schwellenländer ausgerichtet, darunter AIoT (Künstliche Intelligenz der Dinge), Maschinensicht, Industriesicht, Sicherheitsüberwachung und Nachtbeobachtung.Mit seinem kompakten Aufbau und seiner leistungsstarken Infrarotdetektionsfähigkeit, dient dieses Modul als Kernsensorkomponente, die die Grenzen traditioneller Bildgebungslösungen durchbricht und präzise, zuverlässige,und effizienten Betrieb in einer Vielzahl von Szenarien.

Hauptmerkmale
Miniaturmodul mit direktem Wärmebild-Ausgang
  • Ausgestattet mit einem selbst entwickelten 256×192/12μm Wafer-Infrarot-Detektor, der erhebliche Kostenvorteile bietet
  • Ultra-kompakte Konstruktion: nur 17 × 17 mm (PCBA) groß, wiegt nur 4 g
  • Integrierte ISP-Prozessorplatine und Bildalgorithmen der nächsten Generation liefern klare thermische Bilder direkt und sorgen für eine hohe Vielseitigkeit
Genaue Erkennung, flexible Konfiguration
  • Hochpräzise Temperaturmessung mit einer Genauigkeit von bis zu ±2°C; unterstützt die Messung von Punkt, Fläche und Vollbild
  • Mehrere Optionen für Objektive mit Sichtfeld zur Verfügung, um unterschiedliche Beobachtungsanforderungen zu erfüllen
Rich Interfaces für eine einfache Integration
  • Bietet USB2.0 / MIPI / DVP / BT.656 / LVDS und andere digitale Videoausgabe-Schnittstellen
  • Vollkompatibel mit industriestandardgestützten Schnittstellen
Produktspezifikationen
Modell Mini212G2
Entschließung 256 × 192
Pixelgröße 12 μm
Spektralreaktion 8 bis 14 μm
Netto-Datenbank ≤ 50 mK
Ausgangsdaten 14bit Roh
Bildrate Thermographie: 25Hz, Bildgebung: 50Hz
Fokussierungsmodus Konzentrationsfrei
Linsen (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Gewicht (g) 7.1 6.4 4 6.8
PCBA Größe (mm) 17 × 17
Digitale Videooberfläche USB2.0 / MIPI / DVP / BT.656 / LVDS
Analog-Video-Schnittstelle CVBS (PAL/NTSC)
Betriebsspannung 3.3V±0,1V
Typischer Stromverbrauch 330 mW
Temperaturmessbereich -20°C bis +550°C
Temperaturmessgenauigkeit größer als ±2 °C / ±2%
Betriebstemperatur -40°C bis +70°C
Luftfeuchtigkeit 5% bis 85%
Speichertemperatur -45°C bis +85°C
Zertifizierung RoHS 2.0 / Reichweite
Industrieanwendungen

Dieses Produkt ist für Bereiche wie AIoT, Machine Vision, Industrial Vision, Security Monitoring und Nachtbeobachtung geeignet.

AIOT-Anwendungen:Perfekt geeignet für die Integration in kompakte AIoT-Geräte wie intelligente Haushaltsgeräte, tragbare Geräte und intelligente Umweltmonitore.
Industrielle Vision:Kann für die Echtzeitüberwachung von Industrieanlagen, Laserverarbeitung und Schweißszenarien, Halbleitererkennung und mehr verwendet werden.
Sicherheitsüberwachung:Fähig, illegale Eindringlinge zu erkennen und Alarme in Echtzeit auszulösen.
Personalisierte Dienstleistungen
  • Produktanpassung:Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
  • Technische Unterstützung und Ausbildung vor Ort:Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
  • Gemeinsame Innovationen für neue Produkte und Märkte:Zusammenarbeit mit Kunden bei der Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
In welchen Branchen können die Infrarotdetektoren/Wärmekamera-Kerne eingesetzt werden?

Unsere Wärmekamera-Module werden in vielen Branchen eingesetzt, wie z. B.:

  • Thermographie:Stromwartung, Bildverarbeitung, Klimatisierung von Gebäuden, Metallurgie, Petrochemie, Vorhersagewartung, Epidemienprävention
  • Sicherheit und Überwachung:Sicherheit der Stadt, Überwachung der Infrastruktur, Grenzsicherheit, Seefahrt, Bergbausicherheit
  • Feuerwehr und Rettung:Waldbrandverhütung, Brandverhütung, Suche und Rettung
  • UAV-Nutzlast:Ausrüstungsinspektion, Durchsetzung und Rettung, Brandbekämpfung, Tierbeobachtung
  • Persönliche Vision:Freizeit im Freien, Tierbeobachtung, Durchsetzungspatrouille
  • ADAS:Autonomes Fahren, fortschrittliches Fahrerassistenzsystem, Spezialfahrzeuge
  • - Ich weiß nicht.Intelligentes Zuhause, intelligente Hardware, intelligente Pflege, Roboter
  • Andere:Erweiterte Flugsichtsysteme, Gaserkennung, Landwirtschaft und Viehzucht, wissenschaftliche Forschung
