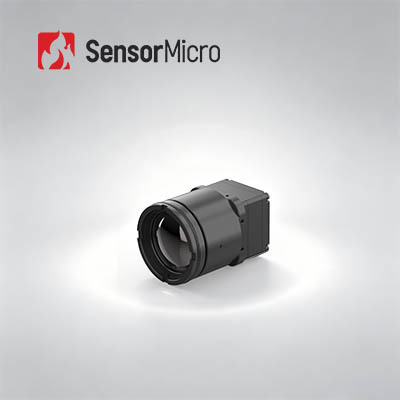

640x512 Auflösung 12μm Pixel Pitch Thermal Imaging Modul mit Temperaturmessung
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN612RG2 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 640x512 | Stromverbrauch | 0.65W |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 12μm |
| NETD | ≤25mK/F1.0/25℃ | Bildrate | 25Hz/30Hz |
| Hervorheben | Langwelliges Wärmebildmodul,12um Detektor Wärmebildmodul,Detektor Infrarot-Wärmekamera-Modul |
||
Produkt-Beschreibung

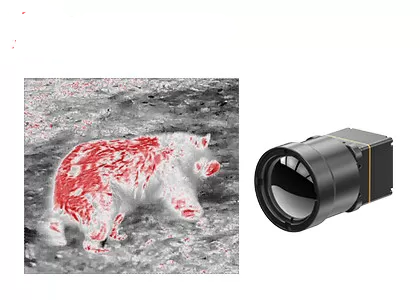

Langwellen-Wärmebildmodul 640x512 12µm mit Temperaturmessung
Produktübersicht
Der Infrarotkamerakern COIN612RG2 zur Temperaturmessung verfügt über einen ApexCore 640*512/12µm Infrarotdetektor in einem kompakten, stromsparenden Design. Mit fortschrittlicher Signalverarbeitung und Temperaturmessalgorithmen liefert er eine Echtzeit-Temperaturerkennung mit einer Genauigkeit von ±2°C oder ±2%. Vollständig kompatibel mit Standard-Serienkommunikationsprotokollen unterstützt COIN612RG2 mehrere Videoschnittstellen und eine vollständige Palette optischer Objektive, was die Sekundärentwicklung vereinfacht. Er bietet eine umfassende Infrarot-Temperaturmesslösung für industrielle Thermografie, Prozesssteuerung und intelligente Fertigung, die es den Benutzern ermöglicht, die Sekundärentwicklung und Systemintegration effizient abzuschließen – von der Hardware bis zu den Algorithmen.
Hauptmerkmale
- Umfassende Funktionalität, kostengünstiges Design
- Entwickelt mit einem ApexCore Wafer-Level-Infrarotdetektor mit NETD≤25mK
- Kombiniert ein weit verbreitetes FPA mit fortschrittlichen Bildverarbeitungsalgorithmen für verbesserte Bildqualität
- Temperaturmessgenauigkeit bis zu ±2°C oder ±2%, unterstützt Bereiche von -20°C bis 150°C und 100°C bis 550°C, mit anpassbaren Erweiterungen
- Kompakt und leicht, hohe Effizienz bei geringem Stromverbrauch
- Abmessungen: 25,4*25,4*15,7mm
- Gewicht: 15±1g, Stromverbrauch: ≤0,65W
- Mehrere Konfigurationen, schnelle Integration
- Optionale optische Objektive zur Erfüllung vielfältiger Anwendungsanforderungen
- Unterstützt USB2.0/DVP/LVDS/BT.656 Videoausgangsschnittstellen
- RAW/YUV/TMP Bilddatenausgabe mit serieller Portsteuerung
Produktspezifikationen
| Modell | COIN612RG2 |
|---|---|
| IR-Detektor-Indikatoren | |
| Empfindliches Material | VOx |
| Auflösung | 640*512 |
| Pixelgröße | 12µm |
| Spektrale Antwort | 8µm ~ 14µm |
| Typische NETD | ≤25mK/F1.0/25°C |
| Bildverarbeitung | |
| Digitale Bildrate | 25/30Hz |
| Startzeit | 6s |
| Analoges Video | PAL/NTSC |
| Digitales Video | RAW/YUV422/TMP |
| Bildalgorithmus | Nicht-Uniformitäts-Korrektur (NUC) 3D-Rauschunterdrückung (3DNR) 2D-Rauschunterdrückung (DNS) Dynamikbereichskomprimierung (DRC) Kantenschärfung (EE) |
| Bildanzeige | 10 Typen (Weiß-Heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Tönung/Schwarz-Heiß) |
| PC-Software | |
| ICC-Software | Modulsteuerung & Videowiedergabe |
| Elektrisch | |
| Standard-Außenschnittstelle | 50pin: DF40C-50DP-0.4V(51), (HRS,Male) |
| USB-Erweiterungsplatine | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Kommunikationsschnittstelle | TTL-232/USB2.0 |
| Digitale Videoschnittstelle | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Versorgungsspannung | 4,5~5,5V |
| Typischer Stromverbrauch | 0,65W |
| Temperaturmessung | |
| Betriebstemperatur | -10°C~+50°C |
| Temperaturmessbereich | -20°C~150°C, 100°C~550°C; Unterstützung für Anpassung und Erweiterung |
| Temperaturmessgenauigkeit | ±2°C oder ±2% (je nachdem, welcher Wert größer ist) |
| Partielle Temperaturmessung | Unterstützt die Ausgabe von Maximal-, Minimal- und Durchschnittswerten von Temperaturmessbereichen |
| SDK | Android/Windows/Linux; Ermöglicht Video-Stream-Analyse und Konvertierung von Grau zu Temperatur |
| Mechanisch | |
| Größe des nackten Kerns (mm) | 25,4*25,4*15,7mm |
| Gewicht des nackten Kerns (g) | 15±1g |
| Umweltanpassungsfähigkeit | |
| Betriebstemperatur | -40°C~+70°C |
| Lagertemperatur | -45°C~+85°C |
| Luftfeuchtigkeit | 5%~95%, nicht kondensierend |
| Vibration | 5,35grms, Zufallsvibration, 3 Achsen |
| Stoß | Halbsinuswelle, 40g/11ms, Stoßrichtung 3 Achsen, 6 Richtungen |
| Zertifizierung | ROHS2.0/REACH |
| Optisches Objektiv | |
| Optisches Objektiv | Festfokus-Athermal: 4,8mm/7mm/9,1mm/13mm/19mm/25m/35mm |
| Schutzart | IP67 (Frontlinse) |
Industrielle Anwendungen
- Thermografie
- Industrielle Bildverarbeitung
- Brandbekämpfung und Rettung
- Sicherheitsüberwachung
- Außenbeobachtung
- Maschinelles Sehen
- Unterhaltungselektronik
Standardisierter Service
- Vollständige Dokumentation: Produkthandbücher, Einrichtungsanleitungen und Auswahlreferenzen. Beginnen Sie ohne Rätselraten.
- Entwicklungs- und Testunterstützung: Integrierte Musterprüfung, Leistungsbewertung und Parameterverifizierung leicht gemacht.
- Fortschrittliches Entwickler-Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für tiefe Integration.
- Ferntechnischer Support: 24/7-Support – schnelle Reaktion und zeitnahe Lösung kritischer Probleme.
- Garantie: Originalteile und strikte Prozesskonformität zur Wiederherstellung der optimalen Leistung.
Häufig gestellte Fragen
Was sind die Vorteile von gekühlten Wärmemodulen?
Gekühlte Wärmemodule bieten mehrere Vorteile, darunter:
- Höhere Empfindlichkeit: Gekühlte Module können kleinere Temperaturunterschiede erkennen und liefern eine bessere Bildqualität.
- Größere Reichweite: Sie können thermische Informationen über größere Entfernungen erfassen.
- Höhere Auflösung: Gekühlte Module bieten typischerweise höhere Pixelzahlen, was zu schärferen und detaillierteren Bildern führt.
- Reduziertes Rauschen: Der Kühlprozess reduziert das Sensorgrauschen erheblich, was zu klareren Bildern führt.
- Geeignet für erweiterte Analysen: Gekühlte Module werden oft für wissenschaftliche Forschung, Fernerkundung und spezialisierte Anwendungen eingesetzt, die präzise Temperaturmessungen und Analysen erfordern.
Was sind die Vorteile von ungekühlten Wärmemodulen?
Ungekühlte Wärmemodule haben ihre eigenen Vorteile, darunter:
- Geringere Kosten: Ungekühlte Module sind im Allgemeinen erschwinglicher als ihre gekühlten Gegenstücke.
- Kompakte Größe: Sie sind kleiner und leichter, was die Integration in verschiedene Systeme erleichtert.
- Keine Wartung: Ungekühlte Module benötigen keine kryogenen Kühlsysteme, was den Wartungsaufwand vereinfacht.
- Sofortiger Start: Sie können schnell eingeschaltet werden und liefern Wärmebilder ohne Kühlung.
- Energieeffizienz: Ungekühlte Module verbrauchen weniger Strom als gekühlte Module.
Was sind die typischen Anwendungen von gekühlten und ungekühlten Wärmemodulen?
Gekühlte und ungekühlte Wärmemodule finden in verschiedenen Bereichen Anwendung, darunter:
- Gekühlte Wärmemodule: Langstreckenüberwachung, wissenschaftliche Forschung, hochauflösende Bildgebung usw.
- Ungekühlte Wärmemodule: Persönliche Nachtsichtgeräte, Handwärmebildkameras, Fahrzeugsicherheit, Gebäudeinspektionen, Brandbekämpfung und Unterhaltungselektronik.
Sind Infrarotthermometer für die Messung der Körpertemperatur genau?
Infrarotthermometer (auch berührungslose Thermometer genannt) können eine schnelle Schätzung der Körpertemperatur liefern. Ihre Genauigkeit kann jedoch durch verschiedene Faktoren beeinflusst werden, wie z. B. die Entfernung zum Ziel, externe Temperaturbedingungen und die Kalibrierung des Geräts. Für medizinische Zwecke wird empfohlen, klinische Thermometer für präzise Messungen zu verwenden.
