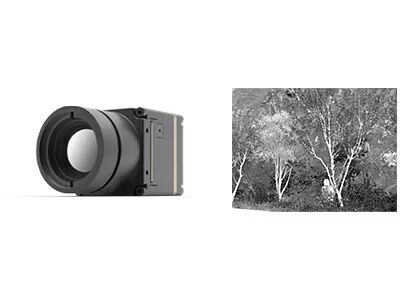

Kompaktes Design 384x288 17μm COIN417RG3 Nichtgekühlte Thermalkamera-Kern mit radiometrischer Funktion

  • Compact Design 384x288 17μm COIN417RG3 Uncooled Thermal Camera Core with Radiometric Function
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN417RG3
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 384x288/17μm Temperatur -20℃~+550℃ (anpassbar)
NETD ≤30mK Spektralbereich 8~14μm
Digitale Bildrate 25/30/50Hz Typischer Stromverbrauch 0.65W
Hervorheben

Wärmekamera des Vertrags-400x300

,

Kompakter Wärmekamera-Kern ungekühlt
Hinterlass eine Nachricht
Produkt-Beschreibung
Kompaktes Design 384x288 17μm COIN417RG3 ungekühltes Wärmebildkamera-Modul
Produktübersicht

Das ungekühlte Infrarotmodul COIN417RG3 verwendet einen vollständig optimierten Wafer-Level-Package (WLP) Infrarot-Bilddetektor mit 384*288 Auflösung und 17μm Pixelgröße, der SWaP-C-optimiert ist. Es verfügt außerdem über eine optionale thermografische Funktion mit einem Messbereich von -20℃ bis 550℃ für industrielle Temperaturmessungen.

Dank der Wafer-Level-Packaging-Technologie hat der WLP-Infrarotdetektor einen einfacheren Herstellungsprozess und eine einfachere Integration, was ihn für die Massenproduktion zu geringen Kosten geeignet macht.

Das COIN417RG3 Infrarotmodul bietet eine scharfe und klare Darstellung von Wärmebildern, eine kompakte Größe und niedrige Kosten. Sein leichtes und flexibles Design mit verschiedenen branchenüblichen Schnittstellen macht es in Infrarotanwendungen beliebt.

Hauptmerkmale
Umfassende Funktionen, Kostengünstig
  • Entwickelt auf Basis kostengünstiger ungekühlter IR-Detektoren
  • Integrierte fortschrittliche Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität
  • Hohe Temperaturmessgenauigkeit bis zu ±2°C oder ±2%, unterstützt Temperaturbereiche von -20°C bis 150°C und 100℃ bis 550℃, anpassbar für erweiterte Bereiche
Flexible Erweiterung, Schnelle Integration
  • Mehrere optische Objektivoptionen verfügbar, um verschiedene Anwendungsanforderungen zu erfüllen
  • Unterstützt mehrere Ausgabeformate, einschließlich USB2.0/DVP/LVDS/BT.656
  • Gibt RAW/YUV-Bilddaten aus, mit serieller Port-Steuerung
Produktspezifikationen
Modell COIN417RG3
IR-Detektor-Indikatoren
Empfindliches Material VOx
Auflösung 384*288
Pixelgröße 17μm
Spektrale Antwort 8μm ~ 14μm
Typische NETD ≤30mK
Bildverarbeitung
Digitale Bildrate 25/30/50Hz
Startzeit 6s
Analoges Video PAL/NTSC
Digitales Video RAW/YUV422
Bildalgorithmus Nicht-Gleichmäßigkeits-Korrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenschärfung (EE)
Bildanzeige 10 Typen (Weiß-Heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz-Heiß)
PC-Software
ICC-Software Modulsteuerung & Videowiedergabe
Elektrisch
Standard-Außenschnittstelle 50Pin: DF40C-50DP-0.4V(51), (HRS,Stecker)
Erweiterungsplatine USB3.0/USB2.0/VPC/USB2.0&VPC
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/DVP16/USB2.0/BT.656/LVDS
Versorgungsspannung 4.5~5.5V
Typischer Stromverbrauch 0.65W
Temperaturmessung
Betriebstemperatur -10℃~+50℃
Temperaturmessbereich -20℃~+150℃, 100℃~+550℃
Temperaturmessgenauigkeit Größer als ±2℃ / ±2%
Teilweise Temperaturmessung Unterstützt die Ausgabe des maximalen, minimalen und durchschnittlichen Werts von Temperaturmessbereichen
SDK Android/Windows/Linux; Ermöglicht Video-Stream-Analyse und Konvertierung von Grau zu Temperatur
Mechanisch
Größe des nackten Moduls (mm) 25.4*25.4*16.5
Gewicht des nackten Moduls (g) 16.6±1
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5%~95%, nicht kondensierend
Vibration Zufallsvibration, 5,35grms, 3-Achsen
Stoß Halbsinuswelle, 40g/11ms, Stoßrichtung 3 Achsen, 6 Richtungen
Zertifizierung ROHS2.0/REACH
Optisches Objektiv
Optisches Objektiv Festfokus-Athermal: 4,8mm/7mm/9,1mm/13mm/19mm/25mm
Schutzart IP67 (Frontlinse)
Industrielle Anwendungen
Thermografie Sicherheit & Überwachung Outdoor Brandbekämpfung & Rettung AIoT Intelligente Hardware ADAS
Standardisierter Service
  • Vollständige Dokumentation: Produkthandbücher, Einrichtungsanleitungen und Auswahlreferenzen. Beginnen Sie ohne Rätselraten.
  • Entwicklungs- & Testunterstützung: Integrierte Musterprüfung, Leistungsbewertung und Parameterverifizierung leicht gemacht.
  • Fortschrittliches Entwickler-Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für tiefe Integration.
  • Ferntechnischer Support: 24/7-Support – schnelle Reaktion und zeitnahe Lösung kritischer Probleme.
  • Garantie: Originalteile und strikte Prozessbefolgung zur Wiederherstellung der optimalen Leistung.
Häufig gestellte Fragen
Was ist Infrarot-Wärmebildtechnik?
Infrarot-Wärmebildtechnik ist eine Methode, die Infrarotstrahlung und Wärmeenergie nutzt, um Informationen über Objekte zu sammeln. Sie wandelt unsichtbare Infrarotstrahlung in ein sichtbares Infrarot-Wärmebild mit der Temperaturverteilung der Zielfläche um. Verschiedene Objekte und sogar verschiedene Teile desselben Objekts haben unterschiedliche Strahlungsfähigkeiten und Infrarotreflexionsstärken.
Wofür kann Infrarotbildgebung verwendet werden?
  • Nachtsicht
  • Suche & Rettung
  • Zerstörungsfreie Prüfung
  • Epidemieprävention
  • Thermografie
  • Sicherheit & Überwachung
  • Brandbekämpfung
Was ist ein Wärmebildmodul?
Ein Wärmebildmodul besteht in der Regel aus einem Infrarotdetektor, einer Infrarotlinse und Hardware-Elektronik mit eingebetteter Software und Algorithmen. Es ist die kleinste Einheit eines Wärmebildgeräts.
