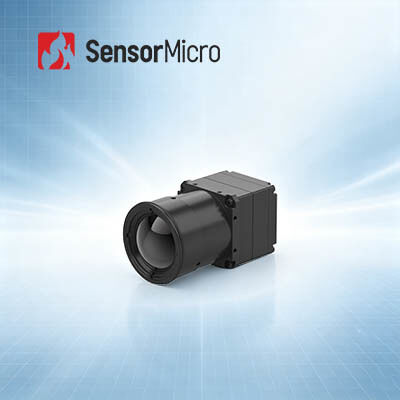

1280x1024 / 12μm ungekühlter LWIR radiometrischer Infrarot-Wärmebildkamera-Modul
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN1212R |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 1280x1024 / 12μm | Bildrate | 30Hz |
|---|---|---|---|
| NETD | ≤40mK/F1.0/25℃ | Spektralbereich | 8~14μm |
| Typischer Stromverbrauch | 1.0W | Versorgungsspannung | 4.5~5.5V |
| Hervorheben | Radiometrisches Infrarotkamera-Modul,Infrarotkamera-Modul ungekühlt |
||
Produkt-Beschreibung
1280x1024 / 12μm ungekühlter LWIR radiometrischer Infrarot-Wärmebildkamera-Modul
Produktübersicht
Der Infrarot-Kamerakern COIN1212R verfügt über einen Megapixel 1280*1024/12μm ungekühlten Infrarotdetektor, integriert mit fortschrittlichen Signalverarbeitungsschaltungen und Temperaturmessalgorithmen. Er unterstützt weit verbreitete serielle Kommunikationsprotokolle und bietet eine Vielzahl von Videoausgangsschnittstellen zusammen mit einer vollständigen Palette von optischen Objektivoptionen.
Fähig, Temperaturunterschiede schnell zu erkennen und klare Wärmebilder und präzise Temperaturdaten zu liefern, optimiert er erheblich die Sekundärentwicklung von Temperaturmesssystemen. Dies macht ihn zu einer All-in-One-Wärmebildintegrationslösung für Anwendungen in der intelligenten Überwachung, der High-End-Fertigung, der Prozesssteuerung, der wissenschaftlichen Forschung und anderen High-End-Wärmebildanwendungen.
Er wird häufig in Bereichen wie vorausschauende Wartung, metallurgische Petrochemie, maschinelles Sehen, Gebäudeinspektion, neue Energie, Schienenverkehr und anderen Industrien eingesetzt.
Hauptmerkmale
- Hochauflösende Bildgebung, präzise Erkennung
- Megapixel-Hochauflösungsdetektion ermöglicht Infrarot-Temperaturmessung über breitere Ansichten und größere Flächen
- Bei der Überwachung winziger Temperaturvariationen werden mehr thermische Details des Ziels klar enthüllt
- Umfassend und effizient
- Entwickelt mit einem erstklassigen großformatigen ungekühlten Infrarotdetektor
- Integriert mit mehreren fortschrittlichen Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität
- Temperaturmessgenauigkeit bis zu ±3°C oder ±3%, unterstützt -20°C bis 150°C und 0 bis 550°C Bereiche, mit anpassbaren Erweiterungen
- Mehrere Konfigurationen, schnelle Integration
- Unterstützt verschiedene Bildausgabemodi, einschließlich DVP und BT.1120
- RAW/YUV-Bilddatenausgabe mit serieller Portsteuerung
Produktspezifikationen
| Modell | COIN1212R |
|---|---|
| IR-Detektor-Indikatoren | |
| Empfindliches Material | VOx |
| Auflösung | 1280*1024 |
| Pixelgröße | 12μm |
| Spektrale Antwort | 8μm ~ 14μm |
| Typische NETD | ≤40mK/F1.0/25℃ |
| Bildverarbeitung | |
| Digitale Bildrate | 30Hz |
| Startzeit | 6s |
| Analoges Video | / |
| Digitales Video | RAW/YUV422/TMP |
| Bildalgorithmus | Nicht-Uniformitäts-Korrektur (NUC) 3D-Rauschunterdrückung (3DNR) 2D-Rauschunterdrückung (DNS) Dynamische Bereichskomprimierung (DRC) Kantenschärfung (EE) |
| Bildanzeige | 10 Typen (Weiß-Heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz-Heiß) |
| PC-Software | |
| ICC-Software | Modulsteuerung & Videowiedergabe |
| Elektrisch | |
| Standard-Außenschnittstelle | 50pin: DF40C-50DP-0.4V(51), (HRS,Male) |
| Erweiterungsplatine | USB3.0 |
| Kommunikationsschnittstelle | TTL-232 |
| Digitale Videoschnittstelle | DVP16/BT.1120/MIPI |
| Versorgungsspannung | 4.5~5.5V |
| Typischer Stromverbrauch | 1.0W |
| Temperaturmessung | |
| Betriebstemperatur | -10℃~+50℃ |
| Temperaturmessbereich | -20℃~150℃, 0℃~550℃; Unterstützung für Anpassung und Erweiterung |
| Temperaturmessgenauigkeit | Größer als ±2℃ / ±2% |
| Teilweise Temperaturmessung | Unterstützt die Ausgabe des maximalen, minimalen und durchschnittlichen Werts von Temperaturmessbereichen |
| SDK | Android/Windows/Linux; Ermöglicht Video-Stream-Analyse und Konvertierung von Grau zu Temperatur |
| Mechanisch | |
| Größe des nackten Kerns (mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Gewicht des nackten Kerns (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Umweltanpassungsfähigkeit | |
| Betriebstemperatur | -40℃~+70℃ |
| Lagertemperatur | -45℃~+85℃ |
| Luftfeuchtigkeit | 5%~95%, nicht kondensierend |
| Vibration | 5.35grms, Zufallsvibration, 3-Achsen |
| Stoß | Halbsinuswelle, 40g/11ms, Stoßrichtung 3 Achsen, 6 Richtungen |
| Zertifizierung | ROHS2.0/REACH |
| Optisches Objektiv | |
| Optisches Objektiv | Festfokus-Athermal: 14mm/19mm/24mm |
| Schutzart | IP67 (Frontlinse) |
Industrielle Anwendungen
- Inspektion von Stromversorgungen
- Maschinelles Sehen
- Gebäude-HLK-Sicherheit & Überwachung
- Außenbereich
- Brandbekämpfung & Rettung
- Polizei & Rettung
Produktvorteile
Vielfältiges Produktportfolio
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Reiche Produktvielfalt
Mehrere Array-Auflösungen, Pixelgrößen, Wellenlängen und Objektivoptionen bieten größere Flexibilität für verschiedene Anwendungen.
Hervorragende Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und starke Zuverlässigkeit – entwickelt, um unter einer Vielzahl von Umweltherausforderungen zu bestehen.
Einfache Integration
Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsbereichen.
Häufig gestellte Fragen
Was ist Infrarot-Wärmebildtechnik?
Infrarot-Wärmebildtechnik ist eine Methode, die Infrarotstrahlung und Wärmeenergie nutzt, um Informationen über Objekte zu sammeln. Basierend auf dem Strahlungsunterschied zwischen dem Objekt und der Umgebung sowie dem Strahlungsunterschied jedes Teils des Objekts selbst kann das Infrarot-Wärmebild die Strahlungsschwankung jedes Teils der Szene anzeigen und somit die Eigenschaften der Szene darstellen.
Was ist der Vorteil der Infrarot-Wärmebildtechnik?
- Sehen durch völlige Dunkelheit
- Identifizierung unter Tarnung
- Langstreckenerkennung
- Erkennung der Wärmeverteilung
- Berührungslose Temperaturmessung
- Erkennung der Anwesenheit
Was sind die Anwendungen der Infrarot-Wärmebildtechnik?
Temperaturmessung und Allwetter-Bildgebung sind zwei Grundfunktionen der Infrarot-Wärmebildtechnik. Produkte, die auf diesen beiden Technologien basieren, werden in der Elektrizitätswirtschaft, Sicherheit & Überwachung, industriellen Fertigung, wissenschaftlichen Forschung, medizinischen Behandlung und anderen traditionellen Bereichen weit verbreitet eingesetzt.
