LWIR-Wärmekamera-Modul mit Temperaturmessbereich von -20°C bis 150°C/0 bis 550°C

LWIR-Wärmebildkameramodul mit Temperaturmessbereich von -20℃~150℃/0~550℃

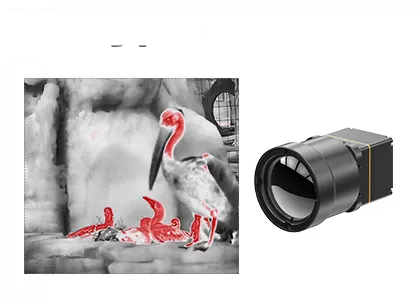

Das TWIN612-Wärmemodul ist ein neu entwickeltes Produkt von SensorMicro. Es integriert einen ungekühlten Infrarotdetektor mit 640×512/12µm Keramikgehäuse. Mit einem typischen NETD＜40mk kann das TWIN612-Wärmemodul ein klareres, schärferes und detaillierteres Bild liefern.

Mit einem Temperaturmessbereich von -20℃~150℃/0~550℃, einer Genauigkeit von ±2℃ oder ±2 % und einer Bildrate von bis zu 30 Hz garantiert das Wärmemodul ein flüssiges Wärmebild und eine genaue Temperaturmessung.

Das TWIN612-Wärmemodul bietet die Vorteile eines kompakten Designs, einer leichten Struktur und eines Stromverbrauchs von nur 0,8 W. Mit verbesserten Bildalgorithmen und Temperaturmessfunktion liefert das TWIN612-Wärmemodul stabilere Bilder und eine genaue Temperatur.

Das Keramikverpackungsverfahren ähnelt der Metallverpackung, die eine ausgereifte Verpackungstechnologie für Infrarotdetektoren darstellt. Im Vergleich zur Metallverpackung werden das Volumen und das Gewicht des verpackten Detektors stark reduziert. Daher kann das TWIN612-Wärmemodul in Branchen eingesetzt werden, die strenge Anforderungen an Größe, Gewicht und Stromverbrauch stellen.

- Mini-Größe: 25,4 mm×25,4 mm×35 mm
- Geringes Gewicht: 25 g
- Typisches NETD<40mk
- Scharfe, klare Wärmebildgebung
- Typischer Stromverbrauch von nur 0,8 W


Das TWIN612/R-Wärmebildmodul wird in den Bereichen Thermografie, Sicherheitsüberwachung, UAV-Nutzlasten, Robotern, intelligenter Hardware, ADAS, Brandbekämpfung und -rettung eingesetzt.


1. Können Wärmebildkameras durch Wände oder andere feste Objekte sehen?

Nein, Wärmebildkameras können nicht durch Wände oder feste Objekte sehen. Sie erfassen und messen Infrarotstrahlung, die von Objekten in ihrem Sichtfeld emittiert oder reflektiert wird. Bestimmte Materialien, wie z. B. Glas, lassen jedoch Infrarotstrahlung durch, so dass Wärmebildkameras durch diese transparenten Materialien „sehen“ können.

2. Was sind gekühlte und ungekühlte Wärmemodule?

Gekühlte und ungekühlte Wärmemodule sind Arten von Infrarot- (IR-) Bildgebungssystemen, die zum Erfassen und Analysieren von Wärmestrahlung verwendet werden. Sie werden häufig in Anwendungen wie Überwachung, Brandbekämpfung und Industrieinspektionen eingesetzt.

3. Was ist der Unterschied zwischen gekühlten und ungekühlten Wärmemodulen?

Der Hauptunterschied liegt in der Art der verwendeten Sensortechnologie. Gekühlte Wärmemodule enthalten einen kryogenen Kühlmechanismus, um den Sensor auf extrem niedrigen Temperaturen, typischerweise unter -200 Grad Celsius, zu halten. Diese Kühlung erhöht die Empfindlichkeit und reduziert das Rauschen des Sensors, was zu einer höheren Bildqualität und einer besseren Leistung in Langstrecken- und hochauflösenden Anwendungen führt. Gekühlte Wärmemodule sind jedoch teurer, größer und erfordern eine regelmäßige Wartung.

Auf der anderen Seite verwenden ungekühlte Wärmemodule Mikrobolometersensoren, die bei Raumtemperatur arbeiten. Diese Sensoren erfassen die Temperaturänderungen und wandeln sie in elektrische Signale um, die dann verarbeitet werden, um Wärmebilder zu erstellen. Ungekühlte Wärmemodule sind kleiner, kompakter, kostengünstiger und erfordern keine Wartung. Sie bieten jedoch eine geringere Empfindlichkeit und funktionieren möglicherweise nicht so gut in anspruchsvollen Szenarien.
