1280×1024 8μm 1W-Wärmebildmodul Thermalkamera-Kern für Sicherheitsüberwachung

Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208R
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280×1024 Stromverbrauch 1W
Spektralbereich 8~14μm Pixelabstand 8μm
NETD ≤30mK Bildrate 25Hz/30Hz
Hervorheben

Kompaktes LWIR-Wärmebildgebungs-Modul

,

Wärmebildgebungs-Modul TWIN612

,

Modul der geringen Energie der Leistungsaufnahmen-LWIR

Hinterlass eine Nachricht
Produkt-Beschreibung
Produktübersicht

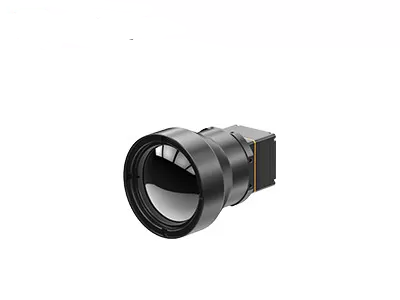

Wir stellen das iTL1208R vor, den weltweit ersten 8-Mikrometer-Megapixel-Miniatur-Infrarotkamera-Kern, der vom ApexCore 1280×1024/8μm Infrarotdetektor angetrieben wird. Er kombiniert Megapixel-Wärmebildfähigkeiten und Temperaturmessfunktionen und zeichnet sich gleichzeitig durch Größe, Gewicht und Energieeffizienz aus.

Der kompakte Wärmebildkamera-Kern misst 22,6×22,6×34,5 mm und wiegt 34,5 g mit einer 12-mm-Linse. Er liefert eine Temperaturmessgenauigkeit von ±2°C oder ±2%. Ideal für Außeninspektionen und industrielle Temperaturmessanwendungen, die hochauflösende Wärmebildgebung und genaue Temperaturerkennung erfordern, bietet er eine integrierte thermische Lösung für leichte intelligente Geräte.

Gebaut mit germaniumfreier Chalkogenidoptik und ausgestattet mit einer MIPI CSI-Schnittstelle, die RAW- und YUV-Daten ausgibt, ermöglicht er eine einfache und schnelle Integration in Endsysteme.

Hauptmerkmale
8μm Megapixel Durchbruch
  • Weltweit erster 8μm Megapixel-Wärmebildkamera-Kern.
  • Angetrieben vom ApexCore 1280×1024/8μm Super-Infrarotdetektor, der hohe Auflösung mit ultrakompakter Integration ausbalanciert.
An der Spitze der SWaP-Leistung
  • Misst nur 22,6×22,6×34,5 mm, wiegt 34,5 g (mit 12-mm-Linse) und verbraucht nur 1 W.
  • Bricht die Größenbarriere für Megapixel-Wärmebildgebung.
Germaniumfreie Optik, schnelle Integration
  • Germaniumfreie Chalkogenidoptik mit mehreren Objektivoptionen für verschiedene Anwendungsanforderungen.
  • MIPI CSI-Bildausgabeschnittstelle mit RAW- und YUV-Datenausgabe für vereinfachte Systemintegration.
Produktspezifikationen
Modell iTL1208R
IR-Detektor-Indikatoren
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 8μm
Spektrale Antwort 8μm ~ 14μm
Typische NETD ≤30mK
Bildverarbeitung
Digitale Bildrate 25/30Hz
Startzeit ≤6s
Digitales Video RAW/YUV/TMP
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 Typen (Weiß-Heiß / Lava / Eisenrot / Heißes Eisen / Medizinisch / Arktisch / Regenbogen 1 / Regenbogen 2 / Farbton / Schwarz-Heiß)
PC-Software
ICC-Software Modulsteuerung & Videowiedergabe
Elektrisch
Standard-Außenschnittstelle 34Pin_Connector-Schnittstelle: BP04SD-34-0065-R0
Kommunikationsschnittstelle TTL-232 / I2C
Digitale Videoschnittstelle MIPI-CSI
Versorgungsspannung 4,5–5,5V
Typischer Stromverbrauch 1W
Temperaturmessung
Betriebstemperatur -10°C ~ +50°C
Temperaturmessbereich -20°C ~ 150°C, 100°C ~ 550°C; Anpassung und Erweiterung unterstützt
Temperaturmessgenauigkeit Größer als ±2°C oder ±2% bei 23°C ±3°C
Teilweise Temperaturmessung Unterstützt die Ausgabe von Maximal-, Minimal- und Durchschnittswerten von Temperaturmessbereichen
Mechanisch
Größe (inklusive Objektiv) Mit 5-mm-Objektiv: 22,6 mm × 22,6 mm × 50 mm (Objektivaußendurchmesser Φ37 mm)
Mit 10-mm-Objektiv: 22,6 mm × 22,6 mm × 45,3 mm (Objektivaußendurchmesser Φ33 mm)
Mit 12-mm-Objektiv: 22,6 mm × 22,6 mm × 34,5 mm (Objektivaußendurchmesser Φ26,6 mm)
Mit 17-mm-Objektiv: 22,6 mm × 22,6 mm × 35,4 mm (Objektivaußendurchmesser Φ27 mm)
Mit 25-mm-Objektiv: 22,6 mm × 22,6 mm × 44,2 mm (Objektivaußendurchmesser Φ33 mm)
Mit 35-mm-Objektiv: 22,6 mm × 22,6 mm × 50,9 mm (Objektivaußendurchmesser Φ43,2 mm)
Gewicht (inklusive Objektiv) 85,5 ±4,5 g (5-mm-Objektiv)
70,5 ±3,6 g (10-mm-Objektiv)
35,7 ±2 g (12-mm-Objektiv)
40,7 ±2,1 g (17-mm-Objektiv)
71,0 ±3,6 g (25-mm-Objektiv)
110 ±5,5 g (35-mm-Objektiv)
Umweltverträglichkeit
Betriebstemperatur -40°C ~ +70°C
Lagertemperatur -45°C ~ +85°C
Luftfeuchtigkeit 5% ~ 95%, nicht kondensierend
Vibration 5,35 grms, Zufallsvibration, 3 Achsen
Stoß Halbsinuswelle, 40 g/11 ms, Stoßrichtung, 3 Achsen, 6 Richtungen
Zertifizierung ROHS2.0 / REACH
Optisches Objektiv Festfokus-Athermal: 5 / 10 / 12 / 17 / 25 / 35 mm
Industrielle Anwendungen

Das TWIN612/R Wärmebildmodul wird in den Bereichen Thermografie, Sicherheitsüberwachung, Nutzlasten, Roboter, intelligente Hardware, ADAS sowie Brandbekämpfung und Rettung eingesetzt.

Standardisierter Service
  • Vollständige Dokumentation: Produkthandbücher, Einrichtungsanleitungen und Auswahlreferenzen. Beginnen Sie ohne Rätselraten.
  • Entwicklungs- & Testunterstützung: Einfache integrierte Testung von Mustern, Leistungsbewertung und Parameterverifizierung.
  • Erweitertes Entwickler-Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für tiefe Integration.
  • Ferntechnischer Support: 24/7-Support – schnelle Reaktion und zeitnahe Lösung kritischer Probleme.
  • Garantie: Originalteile und strikte Prozesskonformität zur Wiederherstellung der optimalen Leistung.
Häufig gestellte Fragen
1. Können Tiere mit Wärmebildkameras erkannt werden?

Ja, Wärmebildkameras können Tiere erkennen, indem sie den Unterschied in der von ihrem Körper abgegebenen Wärme erfassen. Sie werden häufig bei der Beobachtung und Verfolgung von Wildtieren sowie zur Lokalisierung von Tieren bei Such- und Rettungseinsätzen eingesetzt.

2. Kann Wärmebildtechnik bei Hausinspektionen eingesetzt werden?

Ja, Wärmebildtechnik wird häufig bei Hausinspektionen eingesetzt, um Probleme wie Isolationslücken, Wasserlecks, elektrische Probleme und ineffiziente HLK-Systeme zu identifizieren. Sie kann helfen, verborgene Mängel aufzudecken, die mit bloßem Auge nicht sichtbar sind, und ermöglicht so gezielte Reparaturen oder Verbesserungen.

3. Was sind Wärmebildkamera-Kerne?

Wärmebildkamera-Kerne, auch bekannt als Wärmebildmodule oder Wärmebildkameramodule, sind die Hauptkomponenten von Wärmebildkameras. Sie enthalten die wesentlichen Elemente, die zur Erfassung und Verarbeitung von Infrarotstrahlung zur Erzeugung von Wärmebildern erforderlich sind. Diese Kerne umfassen typischerweise einen Infrarotdetektor, Optiken, Signalverarbeitungselektronik und Schnittstellen zur Ausgabe des Wärmebildes.
