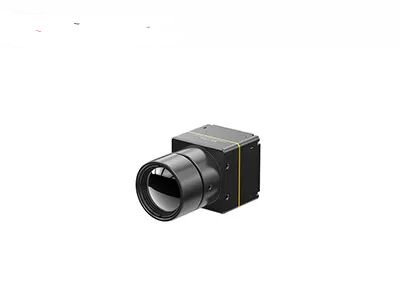

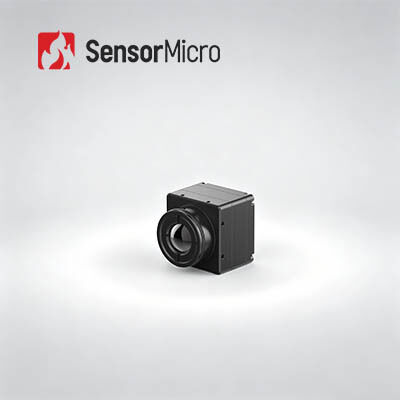

LWIR-Wärmebildmodul ohne Kühlung 640x512/12μm mit hoher Wärmeempfindlichkeit
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN612RG2 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 640x512 | Stromverbrauch | 0.65W |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 12μm |
| NETD | ≤25mK/F1.0/25℃ | Bildrate | 25Hz/30Hz |
| Hervorheben | Kamera-Modul mit hoher Wärmeempfindlichkeit,640x512 LWIR-Wärmemodul ohne Kühlung,Wärmebildmodul 12um |
||
Produkt-Beschreibung
Ungekühltes LWIR-Wärmebildmodul 640 x 512/12 µm mit hoher thermischer Empfindlichkeit
Produktübersicht
Der hochpräzise Infrarot-Temperaturmesskamerakern COIN612RG2 nutzt den fortschrittlichen ApexCore 640*512/12μm Infrarotdetektor, der sich durch ultrakompakte Abmessungen und extrem niedrigen Stromverbrauch auszeichnet. Ausgestattet mit professioneller Signalverarbeitungstechnologie und ausgereiften Temperaturmessalgorithmen liefert es eine stabile und genaue Temperaturüberwachung in Echtzeit mit einer Messgenauigkeit von ±2 °C oder ±2 %. Dieses Modul unterstützt gängige serielle Kommunikationsprotokolle, verschiedene Videoausgangsschnittstellen einschließlich USB2.0, DVP, LVDS und BT.656 sowie eine umfassende Palette anpassbarer optischer Linsen und reduziert die Hürde für die Sekundärentwicklung erheblich.
Hauptmerkmale
- Umfassende Funktionalität, kostengünstiges Design:Entwickelt mit ApexCore-Infrarotdetektor auf Waferebene mit NETD ≤ 25 mK; kombiniert weit verbreitete FPA mit fortschrittlichen Bildverarbeitungsalgorithmen für eine verbesserte Bildqualität; Temperaturmessgenauigkeit bis zu ±2 °C oder ±2 %, unterstützt Bereiche von -20 °C bis 150 °C und 100 °C bis 550 °C, mit anpassbaren Erweiterungen
- Kompakt und leicht, hohe Effizienz bei geringem Stromverbrauch:Abmessungen: 25,4 * 25,4 * 15,7 mm; Gewicht: 15 ± 1 g; Stromverbrauch: ≤0,65 W
- Mehrere Konfigurationen, schnelle Integration:Optionale optische Linsen zur Erfüllung vielfältiger Anwendungsanforderungen; unterstützt USB2.0/DVP/LVDS/BT.656-Bildausgabeschnittstellen; RAW/YUV/TMP-Bilddatenausgabe mit serieller Port-Steuerung
Technische Spezifikationen
| Modell | COIN612RG2 |
|---|---|
| IR-Detektor-Anzeigen |
Empfindliches Material:VOx Auflösung:640*512 Pixelgröße:12μm Spektrale Reaktion:8μm ~ 14μm Typischer NETD:≤25mK/F1.0/25℃ |
| Bildverarbeitung |
Digitale Bildrate:25/30Hz Startzeit:6s Analoges Video:PAL/NTSC Digitales Video:RAW/YUV422/TMP Bildalgorithmus:Ungleichmäßigkeitskorrektur (NUC), 3D-Rauschunterdrückung (3DNR), 2D-Rauschunterdrückung (DNS), Dynamikbereichskomprimierung (DRC), Kantenverbesserung (EE) Bildanzeige:10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Elektrisch |
Standardmäßige externe Schnittstelle:50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich) USB-Erweiterungskarte:USB3.0/USB2.0/VPC/USB2.0&VPC Kommunikationsschnittstelle:TTL-232/USB2.0 Digitale Videoschnittstelle:DVP8/DVP16/USB2.0/BT.656/LVDS Versorgungsspannung:4,5 ~ 5,5 V Typischer Stromverbrauch:0,65 W |
| Temperaturmessung |
Betriebstemperatur:-10℃~+50℃ Temperaturmessbereich:-20℃~150℃, 100℃~550℃; Unterstützen Sie die Anpassung und Erweiterung Genauigkeit der Temperaturmessung:±2°C oder ±2% (je nachdem, welcher Wert größer ist) Teilweise Temperaturmessung:Unterstützt die Ausgabe von Maximal-, Minimal- und Durchschnittswerten der Temperaturmessbereiche SDK:Android/Windows/Linux; Erzielen Sie eine Videostream-Analyse und Konvertierung von Grau in Temperatur |
| Mechanisch |
Größe des bloßen Kerns:25,4 * 25,4 * 15,7 mm Gewicht des nackten Kerns:15 ± 1 g |
| Umweltanpassungsfähigkeit |
Betriebstemperatur:-40℃~+70℃ Lagertemperatur:-45℃~+85℃ Luftfeuchtigkeit:5 % ~ 95 %, nicht kondensierend Vibration:5,35 g, zufällige Vibration, 3-Achsen Auswirkungen:Halbe Sinuswelle, 40 g/11 ms, Schlagrichtung 3 Achsen, 6 Richtungen Zertifizierung:ROHS2.0/REACH |
| Optische Linse |
Optische Linse:Fester Fokus athermisch: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm Schutzstufe:IP67 (Frontlinse) |
Industrielle Anwendungen
Das Wärmebildmodul wird in den Bereichen Thermografie, industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelles Sehen, Unterhaltungselektronik und verwandte Bereiche eingesetzt.
Maßgeschneiderte Dienstleistungen
- Produktanpassung:Passen Sie Konfigurationen an und passen Sie Algorithmen an branchenspezifische Anforderungen an
- Technischer Support und Schulung vor Ort:Bieten Sie Kernkunden eine praktische Systemeinrichtung und Betriebsschulung
- Gemeinsame Innovation für neue Produkte und Märkte:Arbeiten Sie mit Kunden zusammen, um gemeinsam innovative Infrarot-Anwendungslösungen zu entwickeln
Häufig gestellte Fragen
1. Kann Infrarot zum Energiesparen genutzt werden?
Ja, die Infrarot-Technologie kann zur Energieeinsparung eingesetzt werden. Infrarotsensoren können die Anwesenheit oder Bewegung von Menschen in einem Raum erkennen und so die automatische Steuerung von Beleuchtungs-, Heiz- und Kühlsystemen ermöglichen. Dies trägt dazu bei, den Energieverbrauch zu minimieren, da der Betrieb nur dann erfolgt, wenn er benötigt wird.
2. Wie funktioniert die Wärmebildtechnik?
Bei der Wärmebildtechnik kommt eine spezielle Kamera zum Einsatz, die Infrarotstrahlung erkennt. Die Kamera misst die Intensität der von Objekten emittierten Strahlung und ordnet unterschiedliche Farben oder Graustufenwerte zu, um unterschiedliche Temperaturen darzustellen. Diese Temperaturschwankungen werden dann als Bild zur Beobachtung und Analyse angezeigt.
3. Welche Anwendungen gibt es mit der Wärmebildtechnik?
Für die Wärmebildtechnik gibt es vielfältige Anwendungen in verschiedenen Branchen. Es wird häufig bei elektrischen Inspektionen, Gebäude- und Hausinspektionen, Überwachung und Sicherheit, Brandbekämpfung, medizinischer Diagnostik, Industrieinspektionen und Tierbeobachtungen eingesetzt.
