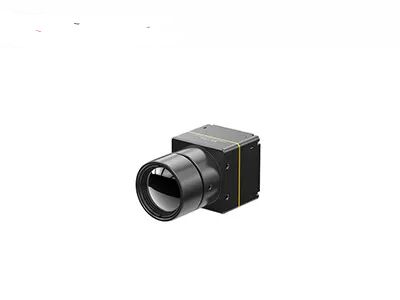

LWIR ungekühltes radiometrisches Wärmebildmodul 640x512/12μm mit geringem Stromverbrauch 0,65 Watt
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN612RG2 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 640x512 | Stromverbrauch | 0.65W |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 12μm |
| NETD | ≤25mK/F1.0/25℃ | Bildrate | 25Hz/30Hz |
| Hervorheben | LWIR-Wärmemodul ohne Kühlung 640x512,12um-Thermodelarm mit Detektor,Detektor LWIR-Wärmemodul |
||
Produkt-Beschreibung
LWIR ungekühlter radiometrischer Wärmebildmodul 640x512 12 µm für Thermografie
Produktübersicht
COIN612RG2 ist ein kompakter, stromsparender Infrarot-Temperaturmesskamera-Kern, der mit einem ApexCore 640*512/12 µm Infrarotdetektor aufgebaut ist. Mit hoher Bildempfindlichkeit (NETD ≤ 25 mK) und präziser Temperaturmessung von ±2 °C/±2 % unterstützt er zwei Temperaturbereiche von -20 °C - 150 °C und 100 °C - 550 °C mit anpassbarer Erweiterung. Leicht und miniaturisiert (25,4*25,4*15,7 mm, 15±1 g, ≤ 0,65 W Stromverbrauch) bietet er mehrere Bildausgabemethoden und kompatible optische Linsen. Einfach für Sekundärentwicklung und Systemintegration, passt er perfekt zu industrieller Thermografie, Prozesssteuerung und intelligenten Fertigungsszenarien.
Hauptmerkmale
- Umfassende Funktionalität, kostengünstiges Design: Entwickelt mit ApexCore Wafer-Level-Infrarotdetektor mit NETD ≤ 25 mK; kombiniert weit verbreitete FPA mit fortschrittlichen Bildverarbeitungsalgorithmen für verbesserte Bildqualität; Temperaturmessgenauigkeit bis zu ±2 °C oder ±2 %, unterstützt Bereiche von -20 °C bis 150 °C und 100 °C bis 550 °C, mit anpassbaren Erweiterungen
- Kompakt und leicht, hohe Effizienz bei geringem Stromverbrauch: Abmessungen: 25,4*25,4*15,7 mm; Gewicht: 15±1 g; Stromverbrauch: ≤ 0,65 W
- Mehrere Konfigurationen, schnelle Integration: Optionale optische Linsen zur Erfüllung vielfältiger Anwendungsanforderungen; unterstützt USB2.0/DVP/LVDS/BT.656 Bildausgabeschnittstellen; RAW/YUV/TMP Bilddatenausgabe mit serieller Portsteuerung
Produktspezifikationen
| Modell | COIN612RG2 |
|---|---|
| IR-Detektor-Indikatoren |
Sensitives Material: VOx Auflösung: 640*512 Pixelgröße: 12 µm Spektrale Antwort: 8 µm ~ 14 µm Typische NETD: ≤ 25 mK/F1.0/25 °C |
| Bildverarbeitung |
Digitale Bildrate: 25/30 Hz Startzeit: 6 s Analoges Video: PAL/NTSC Digitales Video: RAW/YUV422/TMP Bildalgorithmus: Nicht-Uniformitäts-Korrektur (NUC), 3D-Rauschunterdrückung (3DNR), 2D-Rauschunterdrückung (DNS), Dynamikbereichskomprimierung (DRC), Kantenschärfung (EE) Bildanzeige: 10 Typen (Weiß-Heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz-Heiß) |
| PC-Software | ICC-Software: Modulsteuerung & Videowiedergabe |
| Elektrisch |
Standard-Außenschnittstelle: 50pin: DF40C-50DP-0.4V(51), (HRS,Male) USB-Erweiterungsplatine: USB3.0/USB2.0/VPC/USB2.0&VPC Kommunikationsschnittstelle: TTL-232/USB2.0 Digitale Videoschnittstelle: DVP8/DVP16/USB2.0/BT.656/LVDS Versorgungsspannung: 4,5~5,5 V Typischer Stromverbrauch: 0,65 W |
| Temperaturmessung |
Betriebstemperatur: -10 °C~+50 °C Temperaturmessbereich: -20 °C~150 °C, 100 °C~550 °C; Unterstützung von Anpassung und Erweiterung Temperaturmessgenauigkeit: ±2 °C oder ±2 % (je nachdem, welcher Wert größer ist) Teilweise Temperaturmessung: Unterstützung der Ausgabe von Maximal-, Minimal- und Durchschnittswerten von Temperaturmessbereichen SDK: Android/Windows/Linux; Ermöglicht Video-Stream-Analyse und Konvertierung von Grau zu Temperatur |
| Mechanisch |
Größe des nackten Kerns (mm): 25,4*25,4*15,7 mm Gewicht des nackten Kerns (g): 15±1 g |
| Umweltanpassungsfähigkeit |
Betriebstemperatur: -40 °C~+70 °C Lagertemperatur: -45 °C~+85 °C Luftfeuchtigkeit: 5%~95%, nicht kondensierend Vibration: 5,35 grms, Zufallsvibration, 3 Achsen Stoß: Halbsinuswelle, 40 g/11 ms, Stoßrichtung 3 Achsen, 6 Richtungen Zertifizierung: ROHS2.0/REACH |
| Optische Linse |
Optische Linse: Festfokus-Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm Schutzart: IP67 (Frontlinse) |
Industrielle Anwendungen
Das Wärmebildmodul COIN612RG2 wird in den Bereichen Thermografie, industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelle Bildverarbeitung, Unterhaltungselektronik usw. eingesetzt.
Unsere Vorteile
- Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen
- Reiche Produktvielfalt: Mehrere Array-Auflösungen, Pixelgrößen, Wellenlängen und Objektivoptionen bieten größere Flexibilität für verschiedene Anwendungen
- Hervorragende Leistung: Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und starke Zuverlässigkeit – entwickelt, um unter einer Vielzahl von Umgebungsbedingungen zu funktionieren
- Einfache Integration: Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsbereichen
Häufig gestellte Fragen
1. Was ist der Unterschied zwischen Infrarot und Wärmebild?
Infrarot bezieht sich auf den Bereich der elektromagnetischen Strahlung jenseits des sichtbaren Lichts, während Wärmebildtechnik eine Technologie ist, die Infrarotstrahlung nutzt, um Temperaturunterschiede von Objekten zu erfassen und visuelle Darstellungen ihrer Wärmemuster zu erstellen. Einfach ausgedrückt ist Wärmebild eine Anwendung der Infrarottechnologie.
2. Kann Infrarot versteckte Objekte erkennen?
Infrarottechnologie kann versteckte Objekte manchmal erkennen, indem sie Temperaturunterschiede zwischen dem Objekt und seiner Umgebung erkennt. Zum Beispiel können Infrarotkameras verwendet werden, um versteckte Wärmequellen wie lebende Organismen oder überhitzte elektrische Komponenten zu lokalisieren, die für das menschliche Auge nicht sichtbar sind.
3. Wie genau ist die Infrarot-Temperaturmessung?
Die Infrarot-Temperaturmessung kann bei korrekter Anwendung einigermaßen genaue Ergebnisse liefern. Die Genauigkeit kann jedoch durch Faktoren wie Entfernung, Emissionsgrad (Oberflächeneigenschaften des zu messenden Objekts), Umgebungsbedingungen und die Qualität des verwendeten Infrarotthermometers oder der Kamera beeinflusst werden.
