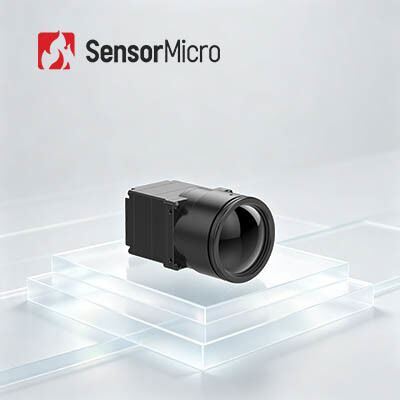

1280x1024 Auflösung 12µm Pixelpitch ungekühlter Infrarotmodul für ultraklare Wärmebildgebung

  • 1280x1024 Resolution 12μm Pixel Pitch Uncooled Infrared Module for Ultra Clear Thermal Imaging
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN1212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024/12μm Typisches NETD ≤40mK/F1.0/25℃
Spektralbereich 8~14μm Digitale Bildrate 30Hz
Versorgungsspannung 4.5~5.5V Typischer Stromverbrauch 1.0W
Hervorheben

ungekühltes Infrarotmodul 12um

,

Klare Wärmebildgebungs-Infrarotmodul

,

Wärmebildgebungs-ungekühltes Infrarotmodul
Hinterlass eine Nachricht
Produkt-Beschreibung
1280x1024/12μm ungekühltes Infrarotmodul für ultraklare Wärmebildgebung
Produktübersicht

COIN1212 ist eines der Wärmebildkamera-Module der COIN-Serie, das für klare Wärmebilder und hohe Leistung mit fortschrittlicher Konnektivität entwickelt wurde. Dieses ungekühlte HD LWIR 1280x1024/12μm VOx Wärmebildmodul bietet eine außergewöhnliche Bildqualität und Temperatur-Empfindlichkeit bei gleichzeitiger Bequemlichkeit des ungekühlten Betriebs.

Hauptmerkmale
  • Hochauflösende Bildgebung, präzise Detektion: Die Megapixel-Auflösung von 1280×1024/12μm ermöglicht ein weites Sichtfeld und HD-Bilder über große Entfernungen. Erfasst feine Zieldetails bei Nahbereichsbeobachtungen klar.
  • Umfassend und kostengünstig: Gebaut mit einem branchenführenden großformatigen ungekühlten Infrarotdetektor. Integriert mit fortschrittlichen Bildverarbeitungsalgorithmen zur Verbesserung der Bildklarheit und visuellen Qualität.
  • Schnelle Integration, beschleunigte Entwicklung: Unterstützt mehrere Bildausgabeschnittstellen, einschließlich DVP und BT.1120. Gibt RAW/YUV-Bilddaten mit serieller Port-Steuerung aus.
Produktspezifikationen
Modell COIN1212
IR-Detektor-Indikatoren
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 12μm
Spektrale Antwort 8μm ~ 14μm
Typische NETD ≤40mK/F1.0/25℃
Bildverarbeitung
Digitale Bildrate 30Hz
Startzeit 6s
Analoges Video /
Digitales Video RAW/YUV422
Bildalgorithmus Nicht-Uniformitäts-Korrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenschärfung (EE)
Bildanzeige 10 Typen (Weiß-Heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz-Heiß)
PC-Software
ICC-Software Modulsteuerung & Videowiedergabe
Elektrisch
Standard-Außenschnittstelle 50pin: DF40C-50DP-0.4V(51), (HRS,Male)
Erweiterungsplatine USB3.0
Kommunikationsschnittstelle TTL-232
Digitale Videoschnittstelle DVP16/BT.1120/MIPI
Versorgungsspannung 4.5~5.5V
Typischer Stromverbrauch 1.0W
Mechanisch
Größe des nackten Kerns (mm) 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm
35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Gewicht des nackten Kerns (g) 14mm/19mm/25mm: 19.7±1g
35mm/50mm/100m: 32.5±1g
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5%~95%, nicht kondensierend
Vibration 5.35grms, Zufallsvibration, 3 Achsen
Stoß Halbsinuswelle, 40g/11ms, Stoßrichtung 3 Achsen, 6 Richtungen
Zertifizierung ROHS2.0/REACH
Optische Linse
Optische Linse Festfokus-Athermal: 14mm/19mm/25mm/35mm/50mm/100mm
Schutzart IP67 (Frontlinse)
Industrielle Anwendungen

Das COIN1212 Wärmebildmodul wird häufig in der Überwachung kritischer Infrastrukturen, der High-End-Fertigung, der industriellen Inspektion, der wissenschaftlichen Forschung und mehr eingesetzt.

Kundenspezifische Dienstleistungen
  • Produktindividualisierung: Konfigurationen anpassen und Algorithmen an branchenspezifische Anforderungen anpassen
  • Technischer Support & Schulung vor Ort: Bereitstellung von praktischer Systemeinrichtung und operativer Schulung für Kernkunden
  • Gemeinsame Innovation für neue Produkte & Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarotanwendungslösungen
Häufig gestellte Fragen
Was ist ein Infrarotdetektor?

Ein Infrarotdetektor ist ein Gerät, das Infrarotstrahlung erkennt und misst. Infrarotstrahlung ist eine Art elektromagnetischer Strahlung, die eine längere Wellenlänge als sichtbares Licht hat und daher für das bloße Auge nicht sichtbar ist. Infrarotdetektoren können die Verteilung der Infrarotstrahlung über einen Wellenlängenbereich erkennen und analysieren. Sie werden in einer Vielzahl von Anwendungen eingesetzt, darunter Wärmebildgebung, Spektroskopie, Fernerkundung und Sicherheitssysteme. Infrarotdetektoren können in mehrere Typen eingeteilt werden, darunter Photonendetektoren (wie photovoltaische Detektoren oder Photoleiter) und thermische Detektoren (wie Mikrobolometer oder Thermosäulen).
