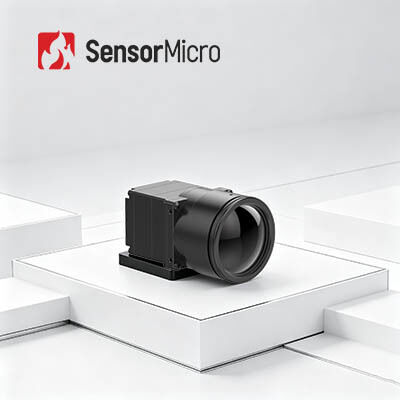

1280x1024 Auflösung 12µm Pixelgröße VOx Empfindliches Material ungekühlte Infrarot-Kameramodul Wärmebildkamera-Kern
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN1212 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 1280x1024/12μm | Typisches NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| Spektralbereich | 8~14μm | Typischer Stromverbrauch | 1.0W |
| Versorgungsspannung | 4.5~5.5V | Kommunikationsschnittstelle | TTL-232 |
| Hervorheben | Infrarotmodul der darstellungs-1280x1024,HD-Wärmebildkamera-Kern,Wärmekamera-Kern HD 1280x1024 |
||
Produkt-Beschreibung
Erweiterte Klarheit und Präzision HD 1280x1024 Thermal Camera Core
Produktübersicht
COIN1212 ist eines der ungekühlten Infrarotkameramodule der COIN-Serie, entwickelt von SensorMicro.Basiert auf einem 1280x1024/12μm ungekühlten Infrarotdetektor mit professioneller Signalverarbeitungsschaltung und Bildverarbeitungsplattform, dieses Thermal Imaging Modul unterstützt weit verbreitete serielle Kommunikationsprotokolle und bietet verschiedene Video-Ausgabe-Schnittstellen mit einer vollen Palette von optischen Linsenoptionen.
In der Lage, Hotspots schnell zu erkennen und klare thermische Bilder zu liefern, optimiert es die sekundäre Entwicklung erheblich.Es ist eine all-in-one Thermal Imaging Integration Lösung für Anwendungen in der Überwachung von wichtigen Infrastrukturen., High-End-Fertigung, intelligenter Transport, wissenschaftliche Forschung und andere fortschrittliche thermische Bildgebungsanwendungen.
Hauptmerkmale
- Hochauflösende Bildgebung und präzise Erkennung
Die Auflösung von 1280×1024/12μm Megapixel ermöglicht eine breite Sichtfläche und HD-Bildgebung mit langer Reichweite. - Vollständig und kostengünstig
Erbaut mit einem branchenführenden, nicht gekühlten Großformat-Infrarotdetektor, integriert mit fortschrittlichen Bildverarbeitungsalgorithmen, um die Bildklarheit und die visuelle Qualität zu verbessern. - Schnelle Integration, beschleunigte Entwicklung
Unterstützt mehrere Bild-Ausgabe-Schnittstellen, einschließlich DVP und BT.1120. Ausgabe von RAW/YUV-Bilddaten mit serieller Portsteuerung.
Produktspezifikationen
| Modell | Münze 1212 |
|---|---|
| Indikatoren für IR-Detektoren | Empfindliches Material: VOx |
| Auflösung: 1280×1024 | |
| Pixelgröße: 12 μm | |
| Spektralantwort: 8 μm bis 14 μm | |
| Typische NETD: ≤ 40mK/F1.0/25°C | |
| Bildverarbeitung | Digitale Bildrate: 30Hz |
| Startzeit: 6 Sekunden | |
| Digitales Video: RAW/YUV422 | |
| Bildalgorithmus: Korrektur der Nicht-Einheitlichkeit (NUC), 3D-Rauschreduzierung (3DNR), 2D-Rauschunterdrückung (DNS), Dynamic Range Compression (DRC), Edge Enhancement (EE) | |
| Bilddarstellung: 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/medizinisch/arktisch/Regenbogen 1/Regenbogen 2/Tint/schwarz heiß) | |
| PC-Software | ICC-Software: Modulsteuerung und Videoanzeige |
| Elektrotechnik | Standard-Außenschnittstelle: 50pin: DF40C-50DP-0.4V ((51), (HRS,Männlich) |
| Erweiterung: USB3.0 | |
| Kommunikations-Interface: TTL-232 | |
| Digital Video Interface: DVP16/BT.1120/MIPI | |
| Versorgungsspannung: 4,5 bis 5,5 V | |
| Typischer Stromverbrauch: 1,0 Watt | |
| Mechanische | Bare Core Size: 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm; 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| Bare Core Weight: 14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g | |
| Anpassungsfähigkeit an die Umwelt | Betriebstemperatur: -40°C bis +70°C |
| Lagertemperatur: -45°C bis +85°C | |
| Luftfeuchtigkeit: 5% bis 95%, nicht kondensierend | |
| Vibration: 5,35 Gramm, zufällige Vibration, 3-Achse | |
| Wir haben eine große Anzahl von Anschlägen. Wir haben eine große Anzahl von Anschlägen. | |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Optische Linsen | Optical Lens: Fixed Focus Athermal: 14mm/19mm/25mm/35mm/50mm/100mm |
| Schutzniveau: IP67 (Vorderobjektiv) |
Industrieanwendungen
The COIN1212 thermal imaging module is widely used in Key Infrastructure Monitoring, High-end Manufacturing, Industrial Inspection, Scientific Research, und in anderen Bereichen, wieund andere fortschrittliche thermische Bildgebungsanwendungen.
Unsere Produktlinie
- Hohe Empfindlichkeit und hervorragende Leistung mit weltweit führender Technologie in der Infrarotindustrie
- Verschiedene verfügbare Infrarotdetektoren, einschließlich sowohl ungekühlter als auch gekühlter IR-Detektoren in verschiedenen Formaten und Pixelgrößen
- Massenproduktion zur schnellen Lieferung mit drei Produktionslinien und einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
Wie funktioniert ein Wärmemodul?
Ein Wärmemodul funktioniert typischerweise wie folgt:
- Infrarot-Erkennung:Das Wärmemodul enthält einen Infrarotdetektor, der elektromagnetische Strahlung im Infrarotbereich erfasst.
- Optik:Infrarotstrahlung wird auf den Detektor durch ein optisches System fokussiert, das eine Linse oder eine Reihe von Spiegeln umfassen kann.
- Signalverstärkung:Das erfasste Signal wird durch die Elektronik im thermischen Modul verstärkt und digitalisiert.
- Bildverarbeitung:Das digitalisierte Signal wird verarbeitet, um ein thermisches Bild zu produzieren, was eine Geräuschreduktion, Kontrastverbesserung und Farbkartierung beinhaltet. Zusätzliche Funktionen wie Temperaturmessung können enthalten sein.
- Anzeige:Das thermische Bild wird auf einem Bildschirm angezeigt, entweder innerhalb des thermischen Moduls oder auf einem externen Gerät.
