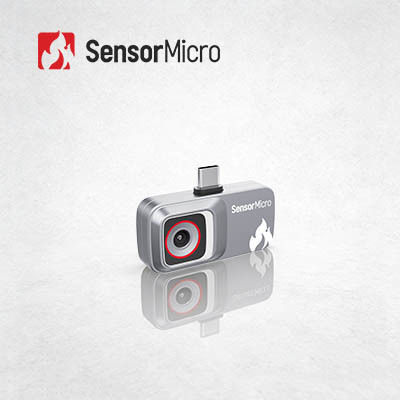

Plug-in 256x192 12μm Wärmebildkameramodul für mobile Geräte
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iMC212 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Spektralbereich | 8~14μm | NETD | ≤50mK |
|---|---|---|---|
| Auflösung | 256x192 | Pixelabstand | 12μm |
| Temperaturbereich | -20℃~+550℃ | Bildrate | 25Hz |
| Hervorheben | Miniaturwärmebildkamera-Modul,FPA-Wärmebildkamera-Modul,Wärmekamera-Kern 17uM |
||
Produkt-Beschreibung
Produktübersicht
Das iMC212 Miniatur-Infrarot-Kameramodul integriert einen 256×192 / 12µm Infrarotdetektor mit einer grundlegenden Bildverarbeitungsschaltung, um schnell Wärmebilder des Zielbereichs und seiner Wärmeverteilung zu erfassen.
Die iMC212 Wärmebildkamera ist für optimierte Infrarot-Bildanwendungen in Bezug auf Größe, Gewicht, Stromverbrauch und Kosten (SWaP-C) konzipiert. Gekoppelt mit einer dedizierten App gibt sie Bilder und Temperaturmatrizen direkt aus – keine Temperaturkalibrierung erforderlich – was die Entwicklung mühelos macht. Dieses ultrakompakte Modul ist eine kostengünstige Lösung mit geringem Stromverbrauch. Ausgestattet mit universellen Schnittstellen vereinfacht es die Integration und Entwicklung und senkt die technische Hürde für Integratoren, die Infrarot-Wärmebildtechnologie einsetzen.
Hauptmerkmale
Tragbar und kostengünstig
- Ausgestattet mit einem selbst entwickelten 120×90 / 12µm Infrarotdetektor, der erhebliche Kostenvorteile bietet
- Ultrakompaktes Design, ideal für mobile und tragbare Geräte
Robuste Struktur, zuverlässige Leistung
- Gekoppelt mit einer dedizierten App zur direkten Ausgabe von Wärmebildern und Temperaturmatrizen, was eine hervorragende Universalität bietet
- Eingefasst in Strukturkomponenten für erhöhte Zuverlässigkeit und Vollständigkeit
Mainstream-Schnittstellen, einfache Entwicklung
- Bietet eine standardmäßige, weitgehend kompatible USB 2.0 digitale Videoschnittstelle
- Werkseitig kalibrierte Temperaturdaten – kein zusätzlicher Entwicklungsaufwand erforderlich
Produktspezifikationen
| Modell | iMC212 |
|---|---|
| Auflösung | 256×192 |
| Pixelgröße | 12µm |
| Spektrale Empfindlichkeit | 8~14µm |
| NETD | ≤50mK |
| Ausgabedaten | 14bit Raw |
| Bildrate | 25Hz |
| Fokusmodus | Fokusfrei |
| Objektiv (HFOV/FL) | 56° / 3,2mm |
| Digitale Videoschnittstelle | USB 2.0 |
| Betriebsspannung | 5V ± 0,5V |
| Typischer Stromverbrauch | 300mW |
| Temperaturmessbereich | -20°C ~ +550°C (-20°C ~ +150°C | +100°C ~ 550°C) |
| Temperaturmessgenauigkeit | Größer als ±2°C / ±2% |
| Betriebstemperatur | -20°C ~ +60°C |
| Luftfeuchtigkeit | 5% ~ 85% |
| Lagertemperatur | -45°C ~ +85°C |
| Zertifizierung | CE, FCC, RoHS |
Industrielle Anwendungen
Die iMC212 Infrarot-Wärmebildkamera wird in vielen Bereichen eingesetzt, darunter Thermografie, intelligente Hardware, Smart Buildings, Smart Homes und AIoT.
Unser Serviceversprechen
Vorverkauf
- Anforderungsanalyse
- Szenariobewertung
- Produktauswahl
- Maßgeschneiderte Lösungen
Bereitstellung
- Schnelle Lieferung
- Systemintegration & -prüfung
- Technische Schulung
- Anwendungsberatung
Nachverkauf
- Fernwartung
- Garantieservice
- Firmware-Updates
- Technische Wartung
Häufig gestellte Fragen
1. Wärmebild vs. Sichtbares Bild
Sichtbares Licht ist eine elektromagnetische Welle, die vom Menschen gesehen werden kann. Ihr Wellenlängenbereich liegt im Allgemeinen zwischen 360–400 nm und 760–830 nm. Dieser Teil des elektromagnetischen Spektrums wird auch als sichtbares Spektrum bezeichnet, mit einem Frequenzbereich von etwa 830–750 THz bis 395–360 THz.
Infrarot ist eine elektromagnetische Welle mit einer Wellenlänge zwischen der von Mikrowellen und sichtbarem Licht – zwischen 760 Nanometern (nm) und 1 Millimeter (mm). Es ist unsichtbares Licht mit einer längeren Wellenlänge als rotes Licht, mit Frequenzen im Bereich von etwa 430 THz bis 300 GHz.
2. Detektoren für Wärmebildtechnik vs. Sichtbildtechnik
Für die Kernkomponenten von Bildgebungsgeräten verwenden Sichtbildgeräte CCD- und CMOS-Detektoren, während die Wärmebildtechnik gekühlte und ungekühlte Detektoren verwendet. Der Hauptunterschied besteht darin, dass sichtbare CCD/CMOS-Sensoren Lichtwellen im sichtbaren Band wahrnehmen, während Wärmebilddetektoren thermische Strahlung im Infrarotband erfassen. Infrarot-Wärmebilddetektoren werden je nach Herstellungsverfahren und Verpackungsmaterial in viele Typen unterteilt. Im Allgemeinen sind Infrarot-Wärmebilddetektoren teurer als sichtbare CCDs.
