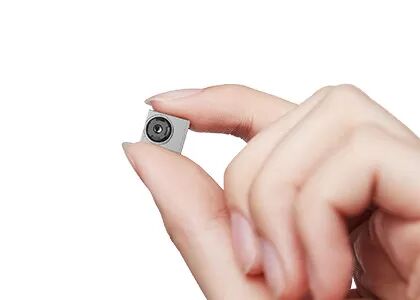

OEM Kleines ungekühltes Wärmebildmodul mit 256x192 Auflösung und 12µm Pixelabstand LWIR-Wärmebildkamera-Modul

Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer TIMO212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 256x192 Pixelabstand 12μm
Spektralbereich 8~14μm Temperaturbereich -20℃~+550℃
Fokusmodus Konzentrieren Sie sich frei Ausgabedaten 14bit Roh
Hervorheben

Wärmebildgebungs-Kern 256x192

,

Kleiner Wärmebildgebungs-Kern 12uM

,

Soeminfrarotwärmekamera-Modul

Hinterlass eine Nachricht
Produkt-Beschreibung
Leichtes LWIR ungekühltes thermisches Bildgebungsmodul mit 256×192 Auflösung und 12 μm Pixelgröße

Das ungekühlte IR-Bildgebungsmodul TIMO212, auch bekannt als ungekühlter Thermomodul, ist Teil der TIMO-Infrarotkamera-Modulfamilie, die von SensorMicro entwickelt wurde. Es enthält einen außergewöhnlich kleinen 256×192 / 12 μm Wafer-Level-Package (WLP) Infrarotdetektor, der den langwelligen Bereich von 8 bis 14 Mikrometern abdeckt.
Dank der WLP-Technologie erreicht das TIMO212 thermische IR-Kameramodul eine super-mikro Struktur und extrem niedrige Kosten, während es eine höhere Empfindlichkeit und überlegene Bildqualität zu einem erschwinglichen Preis bietet, was es den Kunden ermöglicht, den am besten geeigneten Typ entsprechend ihren eigenen Anforderungen auszuwählen.
Aufgrund seiner vollständig optimierten Struktur wird der TIMO212 thermische Kamerakern in Infrarot-Wärmebildanwendungen wie Thermografie, Epidemieprävention, Smart Hardware, AIoT und mehr eingesetzt.

Hauptmerkmale
Erschwingliches ultra-miniaturisiertes Modul mit ultimativer SWaP-C-Optimierung
  • Einsteiger-Infrarot-Wärmebildgerät, das grundlegende Wärmebildfunktionen mit maximaler Kosteneffizienz ermöglicht
  • Kompakte Größe, geringes Gewicht und geringer Stromverbrauch, ideal für die Integration in Miniaturgeräte
Flexible Optikoptionen, genaue Temperaturmessung
  • Mehrere Objektivoptionen verfügbar, einschließlich Weitwinkel- und Teleobjektiven, um unterschiedliche Anwendungsbedürfnisse zu erfüllen
  • Hochpräzise Temperaturmessung mit einer Genauigkeit von bis zu ±2°C; unterstützt sowohl regionale als auch Vollbild-Temperaturüberwachung
Einfache Integration, schnelle Entwicklung
  • Unterstützt DVP-Bildschnittstelle, kompatibel mit verschiedenen eingebetteten Plattformen
  • Konform mit RoHS 2.0 Umweltstandards
Produktspezifikationen
ModellTIMO212
Auflösung256×192
Pixelgröße12 μm
Spektrale Empfindlichkeit8–14 μm
FokusmodusFokusfrei
Objektiv (HFOV / FL)17.5° / 10 mm25° / 7 mm56° / 3.2 mm90° / 2.1 mm
Gewicht (g)5.1 ± 0.44.4 ± 0.42 ± 0.24.8 ± 0.4
Größe (mm, ohne FPC)16×14×1816×14×14.614×12×9.816×14×15.6
Anzahl der Pins40 PIN
Ausgabedaten14-Bit Raw
BildrateThermografie: 25 Hz, Bildgebung: 50 Hz
Temperaturmessbereich-20°C bis +550°C (-20°C bis +150°C | +100°C bis +550°C)
TemperaturmessgenauigkeitGrößere von ±2°C / ±2%
Betriebstemperatur-20°C bis +60°C
Luftfeuchtigkeit5%–85%
Lagertemperatur-45°C bis +85°C
ZertifizierungRoHS 2.0 / REACH
Industrielle Anwendungen

Der TIMO212 thermische Kamerakern wird in vielen Bereichen eingesetzt, darunter Thermografie, intelligente Hardware, Smart Buildings, Smart Homes, AIoT und mehr.

TIMO212 uncooled LWIR thermal imaging module shown in industrial application context
Unsere IR-Produkte
  • Hohe Empfindlichkeit und hervorragende Leistung — Weltführende Technologie in der Infrarotindustrie
  • Verschiedene Infrarotdetektoren verfügbar — Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Serienproduktion zur Gewährleistung einer schnellen Lieferung — Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen von Detektoren
FAQs
1. Was ist der Unterschied zwischen thermischer Bildgebung und visueller Bildgebung in Bezug auf das Objektiv?

Der Hauptunterschied besteht darin, dass Objektive für die thermische Bildgebung aus speziellen Materialien bestehen müssen. Infrarot-Wärmestrahlung kann Glas (Silizium) nicht durchdringen, daher werden spezielle Objektive aus Germanium, Chrom und anderen Metallmaterialien verwendet. Dies führt auch dazu, dass der Preis von Objektiven für die thermische Bildgebung etwas höher ist als der von optischen Objektiven, was den Preis des gesamten Geräts erhöht.

2. Was ist der Unterschied zwischen thermischer Bildgebung und visueller Bildgebung in Bezug auf das Bildgebungsprinzip?

Ihre Bildgebungsprinzipien sind im Grunde gleich. Bildgebungsgeräte erfassen Lichtwellen innerhalb eines bestimmten Wellenlängenbereichs. In der Natur liegt der Wellenlängenbereich des sichtbaren Lichts zwischen 0,39 μm und 0,78 μm, während der Wellenlängenbereich der Infrarot-Wärmestrahlung von 0,75 μm bis 1000 μm reicht. Solange die Zieltemperatur höher als der absolute Nullpunkt (-273°C) ist, wird Infrarotstrahlung emittiert.
