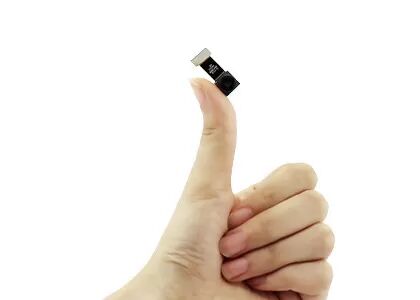

DVP-Schnittstellen-Infrarotwärmekamera-Modul 120x90 8~14μm
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | TIMO120 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Spektralbereich | 8~14μm | NETD | ≤60mK |
|---|---|---|---|
| Auflösung | 120x90 | Pixelabstand | 17μm |
| Temperaturbereich | -20℃~+120℃ (kundengerecht) | Größe | 8.5x8.5x9.16mm |
| Hervorheben | DVP-Schnittstellen-Wärmekamera-Modul,Wärmekamera-Modul 120x90,Kern der Wärmekamera-14um |
||
Produkt-Beschreibung
TIMO120 Wärmekamera-Kern
Miniatur VOx FPA 120x90 / 17μm Wärmebildkamera Kern in Infrarotkameras integriert
Beschreibung des Produkts
TIMO120 Miniatur-Infrarotmodul integriert Optik auf Wafer-Ebene,120x90 / 17μm Wafer Level Package (WLP) Detektor und grundlegende Bildverarbeitungsschaltung zur schnellen Erfassung von Wärmebildern des Zielgebiets und der Wärmeverteilung.
Der thermische Bildkörper TIMO120 ist für die Optimierung von Größe, Gewicht, Leistung und Kosten (SWaP-C) für Infrarot-Bildgebungsanwendungen ausgelegt.Seine superminiatürliche Struktur und sein extrem geringer Stromverbrauch ermöglichen eine bequeme Integration in verschiedene intelligente Geräte., Wärmebildgeräte oder mobile Endgeräte mit strengen Anforderungen an Kosten, Größe und Gewicht.
Hauptmerkmale
- Mindest-WLP-Infrarotmodul mit Abmessungen von 8,5 x 8,5 x 9,16 mm
- DVP-Schnittstelle, kompatibel mit verschiedenen eingebetteten Plattformen
- Sichtbares Kamera-Moduläquivalent, direkt integriert
- Vollständiges SDK-Entwicklungskit
- Niedrigleistungsentwurf für längere Betriebszeit
- Niedrige Kosten für viele Arten intelligenter Anwendungen
Produktspezifikationen
| Modell | TIMO-120 |
| Leistung des IR-Detektors | |
| Entschließung | 120x90 |
| Pixel Pitch | 17 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | ≤ 60mK |
| Linsenart | WLO |
| Fokussierungsmodus | Festes Vergrößern |
| HFOV | 90° und 50° |
| Schallfeldtiefe | 10 cm bis Unendlichkeit. |
| Bildrate | 1 ~ 30 Hz (anpassbar) |
| Temperaturmessung | |
| Temperaturbereich | -20°C ~ +120°C (anpassbar) |
| Temperaturgenauigkeit | Anpassbar (Erfüllen der Anforderungen der Körper- oder Industrie-Thermographie) |
| Schnittstelle/Steuerung | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0,05 V |
| DVDD | 1.8V±0.05V |
| Schnittstelle | Digitale Schnittstelle |
| Stromverbrauch | 45 mW (typischer Modus); 9 mW (Low Power Mode) |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 12x10x5,48 (HFOV=90°); 8,5x8,5x9,16 (HFOV=50°) (Die Spezifikationen gelten) |
| Betriebstemperatur | -20 °C ~ +60 °C |
| Speichertemperatur | -40 °C ~ +85 °C |
Industrieanwendungen
Der Infrarot-Wärmekamera-Kern TIMO120 wird in vielen Bereichen wie Thermographie, Intelligente Hardware, Smart Building, Smart Home, AIoT usw. weit verbreitet.
Vielfältiges Produktportfolio
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Vielfältige Produkte
Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.
Einfache Integration
Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.
Häufig gestellte Fragen
1Unterschied zwischen thermischem Bild und visuellem Bild über Linsen
Der Hauptunterschied der Linse besteht darin, dass die Wärmebildlinse aus speziellen Materialien hergestellt werden muss.Also spezielle Linsen aus speziellem Germanium.Dies führt auch dazu, dass der Preis der Wärmebildlinse etwas höher ist als der der optischen Linse, was auch den Preis des gesamten Geräts erhöht.
2Unterschied zwischen thermischem Bild und visuellem Bild
Die Bildgebungsprinzipien sind grundsätzlich gleich. Bildgebende Geräte bilden Lichtwellen innerhalb eines bestimmten Wellenlängenbereichs. In der Natur ist der Wellenlängenbereich des sichtbaren Lichts von 0,39 μm bis 0,78 μm.Während der Wellenlängenbereich der Infrarot-Wärmestrahlung von 0.75 μm bis 1000 μm. Solange die Zieltemperatur über dem absoluten Nullpunkt -273 °C liegt, wird eine Infrarotstrahlung auftreten.
