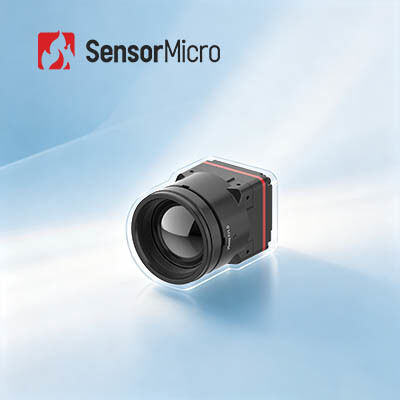

Ungekühlter Wärmebildkamera-Kern mit 1280x1024 Auflösung und 8µm Pixelgröße für extrem niedrigen Stromverbrauch von 1W

  • Uncooled Thermal Camera Core with 1280x1024 Resolution and 8μm Pixel Size for Ultra-Low 1W Power Consumption
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024/8μm NETD ≤30mK
Spektralbereich 8~14μm Versorgungsspannung 4.5-5.5V
Typischer Stromverbrauch 1W Digitale Videooberfläche MIPI-CSI
Hervorheben

Ungekühlter Wärmekamera-Kern 12uM

,

Wärmekamera-Kern der Sicherheits-1280x1024
Hinterlass eine Nachricht
Produkt-Beschreibung
Große, nicht gekühlte, thermische Kamera 1280x1024 8μm für tragbare Geräte
Produktübersicht

Optimieren Sie Ihre Wärmebildgeräte mit dem leistungsstarken Infrarotkamera-Kern iTL1208, einer bahnbrechenden Lösung, die für die branchenführende SWaP-Effizienz (Größe, Gewicht und Leistung) entwickelt wurde.Die traditionelle Größenbeschränkung von Megapixel-Wärmekameras wird durchbrochen, verfügt das iTL1208 über einen ultra-kompakten Formfaktor von 22,6 × 22,6 × 34,5 mm, ein leichtes Gewicht von 35,7 ± 2 g und einen ultra-niedrigen Stromverbrauch von 1 Watt, der perfekt für tragbare und mobile Anwendungsszenarien geeignet ist.

Als weltweit erster 8μm-Megapixel-Wärmekamera-Kern integriert er einen hochwertigen 1280×1024-Hoch-Auflösungs-Detektor und fortschrittliche Bildverbesserungs-Algorithmen, um klare, detaillierte Wärmebilder zu erfassen.

SensorMicro ist auf die Entwicklung, Herstellung, den Verkauf und die Vermarktung von Infrarotdetektoren, Wärmemodulen und Infrarotkamera-Kern spezialisiert.Wir bieten unseren Kunden eine Vielzahl von Infrarot-Wärmebildlösungen, die die Zeit der sekundären Entwicklung verkürzen und die Kosten erheblich senken.

Hauptmerkmale
  • 8 μm Megapixel Durchbruch:Der weltweit erste 8 μm Megapixel thermische Kamera-Kern, angetrieben durch den ApexCore 1280×1024/8 μm Super-Infrarot-Detektor, der hohe Auflösung mit ultra-kompakter Integration ausgleicht.
  • SWaP-Leiter für Leistung:Es misst nur 22,6×22,6×34,5 mm, wiegt 35,7±2 g (einschließlich 12mm-Objektiv) und verbraucht nur 1 Watt, was die Größenbarriere für Megapixel-Wärmebilder durchbricht.
  • Optik ohne Germanium:Chalcogenidoptik mit mehreren Objektivoptionen für unterschiedliche Anwendungsbedürfnisse.
  • Schnelle Integration:MIPI CSI-Bild-Ausgabe-Schnittstelle mit RAW- und YUV-Daten-Ausgabe für eine vereinfachte Systemintegration.
Produktspezifikationen
Modell Einheimische Erzeugnisse
Indikatoren für IR-Detektoren Empfindliches Material: VOx
Auflösung: 1280×1024
Pixelgröße: 8 μm
Spektralantwort: 8 μm bis 14 μm
Typische NETD: ≤ 30mK
Bildverarbeitung Digitale Bildrate: 25/30Hz
Startzeit: ≤ 6 Sekunden
Digitales Video: RAW/YUV
Bildalgorithmus: NUC/3DNR/DNS/DRC/EE
Bilddarstellung: 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/medizinisch/arktisch/Regenbogen 1/Regenbogen 2/Tint/schwarz heiß)
Elektrotechnik Standard-Außenschnittstelle: 34Pin_Connector Schnittstelle: BP04SD-34-0065-R0
Kommunikationsschnittstelle: TTL-232/I2C
Digitale Video-Schnittstelle: MIPI-CSI
Versorgungsspannung: 4,5-5,5 V
Typischer Stromverbrauch: 1 Watt
Mechanische Größe (einschließlich Linse):
• 5mm-Objektiv: 22,6mm × 22,6mm × 50mm (Außendurchmesser Φ37mm)
• 10mm-Objektiv: 22,6 mm × 22,6 mm × 45,3 mm (Außendurchmesser Φ33 mm)
• 12mm-Objektiv: 22,6mm × 22,6mm × 34,5mm (Außendurchmesser Φ26,6mm)
• 17mm-Objektiv: 22,6mm×22,6mm×35,4mm (Außendurchmesser der Linse Φ27mm)
• 25mm-Objektiv: 22,6 mm × 22,6 mm × 44,2 mm (Außendurchmesser Φ33 mm)
• 35mm-Objektiv: 22,6 mm × 22,6 mm × 50,9 mm (Außendurchmesser Φ43,2 mm)

Gewicht (einschließlich Linse):
• 5 mm Objektiv: 85,5 ± 4,5 g
• 10 mm Objektiv: 70,5 ± 3,6 g
• 12 mm Objektiv: 35,7 ± 2 g
• 17 mm Objektiv: 40,7 ± 2,1 g
• 25 mm Objektiv: 71,0 ± 3,6 g
• 35 mm Objektiv: 110±5,5 g
Anpassungsfähigkeit an die Umwelt Betriebstemperatur: -40°C bis +70°C
Lagertemperatur: -45°C bis +85°C
Luftfeuchtigkeit: 5% bis 95%, nicht kondensierend
Vibration: 5,35 Gramm, zufällige Vibration, 3-Achse
Wir haben eine große Anzahl von Anschlägen. Wir haben eine große Anzahl von Anschlägen.
Zertifizierung: ROHS2.0/REACH
Optische Linse: Festfokus Athermal: 5/10/12/17/25/35mm
Industrieanwendungen

Das iTL1208-Wärmebildmodul wird in der Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbaren Geräten, tragbaren Geräten und mehr weit verbreitet.

Unsere Art zu dienen
Vorverkauf
Anforderungsanalyse
Szenariobewertung
Produktauswahl
Individuelle Lösungen
Einsatz
Schnelle Lieferung
Systemintegration und -prüfung
Technische Ausbildung
Anwendungsrichtlinie
Dienstleistungen im Kundendienst
Ferndiagnostik
Garantiedienstleistung
Firmware-Upgrades
Technische Wartung
Häufig gestellte Fragen
Was ist Infrarot-Detektor-Auflösung?

Die höhere Auflösung bedeutet mehr Beobachtungs- und Temperaturmesspunkte.so können kleinere Ziele in längeren Entfernungen beobachtet und gemessen werdenNormalerweise reicht die Auflösung der Infrarot-Wärmebilder zwischen 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 usw. Mit höherer Auflösung sind die Kosten des Detektors höher.

Sichtfeld (FOV)

Es bezieht sich auf das zweidimensionale Sichtfeld des Objektraums, das durch das optische System eines Infrarot-Wärmebildgeräts beobachtet wird.unter der Annahme, dass die Größe des Detektors A × B beträgt, ist die Pixelgröße d und die Brennweite der Linse f, dann ist der horizontale FOV-Winkel θ=2×acrtan (A×d/2f).

Nach Auswahl des Detektors und der Pixelgröße ändert sich das Sichtfeld nur mit der Brennweite des optischen Systems: mit längerer Brennweite wird das Sichtfeld enger;mit einer kürzeren Brennweite, wird das Sichtfeld größer sein.
