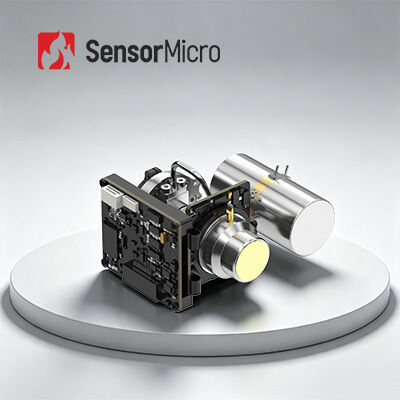

EYAS G1010HMG 1024×768 Auflösung 10μm Pixel Pitch gekühlt HOT Infrarotmodul für schnelle Integration

  • EYAS G1010HMG 1024×768 Resolution 10μm Pixel Pitch Cooled HOT Infrared Module for Fast Integration
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS G1010HMG
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1024×768 Pixelabstand 10μm
NETD 20mK(F2); 25mK(F4) Spektralbereich 3,7–4,8 μm MW
Größe 72×87×51mm Bildrate 1 ~ 100 Hz einstellbar
Hervorheben

EYAS 1212 IR-Kamerakern

,

1280 x 1024 IR-Kamerakern

,

12-um-Integrationsgekühlte Kameramodule
Hinterlass eine Nachricht
Produkt-Beschreibung
EYAS G1010HMG 1024×768/10μm gekühltes heißes Infrarotmodul für schnelle Integration
Produktübersicht

Das EYAS G1010HMG gekühlte AD-Modul besteht aus einem 1024×768/10μm HOT-gekühlten Infrarotdetektor und einer AD-Leiterplatte, die mit einem drehenden Stirling-Cryokooler RS046 ausgestattet ist.Es wandelt das analoge Ausgangssignal des gekühlten Infrarotdetektors in einen digitalen Videostream um, während gleichzeitig Antriebsleistung und Steuerung des Timings zur Verfügung gestellt werden.

Dieses Modul hilft OEM-Kunden, Detektoren schnell zu testen und zu verifizieren, vereinfacht den Integrationsprozess zwischen gekühlten Infrarotdetektoren und kompletten Systemen,und beschleunigt den Entwicklungsfortschritt erheblich. HOT-Module (Betriebstemperatur bis 150 K) bieten eine optimierte Größe, Gewicht und Leistung (SWaP) und Zuverlässigkeit, die sich ideal für leichte Anwendungen eignet, die eine hohe Stabilität erfordern.

Hauptmerkmale
  • Großformat, kleine Pixel:Entwickelt auf Basis eines 1024×768/10μm großformatigen, HOT MWIR-gekühlten Infrarotdetektors mit kleinen Pixeln, der empfindlichere Bilddetails liefert
  • Integrierte AD-Schaltung:Die Analog-Digital-Konvertierung ermöglicht eine schnelle Plattformintegration mit den mit dem Detektor übereinstimmenden Abmessungen
  • HOT-Technologie, SWaP-C Optimierung:Die Betriebstemperatur der Brennfläche wird auf 150 K erhöht, wobei die Mindestgröße ≤ 72 × 87 × 51 mm, das Gewicht bis zu 250 g und der Stromverbrauch bis zu 6 W liegen
  • Außergewöhnliche Leistung:mit einer Drehzahl von nicht mehr als 20 Hz
  • Kamera-Verbindungsoberfläche:Ausgabe von 16-Bit-Raw-Daten mit serieller Portsteuerung
Produktspezifikationen
Modell EYAS G1010HMG
Entschließung 1024 × 768
Pixelgröße 10 μm
Spektralreaktion 30,7 μm±0,2 μm·4,8 μm±0,2 μm
IR-Detektor NETD ((23°C) 20mK ((F2)
25mK ((F4)
Bildrate 1~100 Hz, einstellbar (standardmäßig 50 Hz)
Betriebsmodus Schnappschuss, ITR/IWR-Integrationsmodi, Anti-Blumen, Windows-Modus
Standard-Außenschnittstelle 60pin: 37201-SM060-032W1R01
5Pin: A1257WR-S-5P-LCP
Digitales Video 16 Bit CameraLink (CameraLink DualBase-Modus)
Synchronisierung CC1: Außenrahmen synchron
Kommunikation KameraLink UART (Standard) / RS232 (anpassbar)
Baudrate: 9600bps (Standard)
Stromversorgung AD-Board: 5V
Kryo-Kühler: 12 V
Stetige Leistung (23°C) ≤ 6 W
Kühlzeit ((23°C) ≤ 3 Minuten
Größe ((mm) 72 × 87 × 51
Gewicht ((g) ≤ 250
Betriebstemperatur -40°C bis +71°C
Industrieanwendungen

Das Wärmebildmodul EYAS G1010HMG wird in vielen Bereichen wie NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung und mehr weit verbreitet.

Standardisierter Dienst
  • Vollständige Unterlagen:Produkthandbücher, Einrichtungsleitfäden und Auswahlreferenzen, um ohne Vermutungen loszulegen
  • Entwicklung und Testhilfe:Integraler Test, Leistungsbeurteilung und Parameterüberprüfung erleichtert
  • Erweiterte Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration
  • Ferntechnischer Support:24/7 Support mit schneller Reaktion und rechtzeitiger Lösung kritischer Probleme
  • Gewährleistung:Originalteile und strenge Einhaltung der Verfahren zur Wiederherstellung optimaler Leistung
Häufig gestellte Fragen
1. Klassifizierung von Infrarot-Fokalflächen-Arrays (FPA)

Nach der Kühlmethode lassen sich Infrarot-Fokalflächenanlagen in gekühlte und nicht gekühlte Wärmebilddetektoren unterteilen.Der gekühlte FPA-Infrarotdetektor verwendet hauptsächlich Dewar-Flasche/Schnellstart-Drosselungskühlschrank und Dewar-Flasche/Stirling-ZykluskühlerWährend der ungekühlte FPA-Thermal-IR-Detektor bei Raumtemperatur arbeitet, ist er der Kern von ungekühlten Wärmebildsystemen.Zu den häufigsten hitzeempfindlichen Materialien gehören Vanadiumoxid (Vox) und amorphes Silizium (a-Si)Vanadiumoxidmaterial ist aufgrund seines hohen Temperaturwiderstandskoeffizienten und seiner hohen Wärmeempfindlichkeit auf dem heutigen Markt die wichtigste Wahl.

2. Arbeitsprinzip der Infrarot-Fokalflächenanordnung

Auf dem Brennflächen-Array-Detektor befindet sich eine Reihe von lichtempfindlichen Elementen.Von der Unendlichkeit ausgestrahlte Infrarotstrahlen werden auf diese lichtempfindlichen Elemente der Brennflächenanordnung durch ein optisches System abgebildetDer Detektor wandelt das Lichtsignal in ein elektrisches Signal um und führt eine integrierte Verstärkung, Probenahme, Ausgangspufferung und Multiplexung durch.und schließlich an das Überwachungssystem gesendet wird, um ein Bild zu bilden.
