Schnelle Integration 1280×1024 Auflösung 10μm Pixel Pitch 1~100Hz Einstellbare Bildrate Kühl-Infrarot-Kameramodul
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | EYAS G1210HMF |
| Min Bestellmenge | 1 Stück |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 1280x1024 | Pixelabstand | 10μm |
|---|---|---|---|
| NETD | 20mK(F2); 25mK(F4) | Spektralbereich | 3,7–4,8 μm MW |
| Größe | 102×87×57mm | Bildrate | 1 ~ 100 Hz einstellbar |
| Hervorheben | IR-gekühlte Kameramodule 12 um,149 x 58 |
||
Produkt-Beschreibung

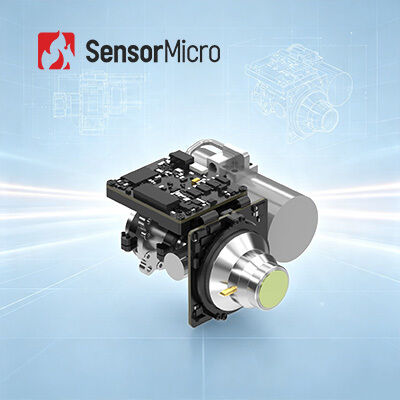

EYAS G1210HMF Mega Pixel mit schneller Integration mit IR-Kühlung
Produktübersicht
Der EYAS G1210HMF integriert einen 1280×1024/10 μm megapixel HOT MWIR gekühlten Infrarotdetektor mit einer AD-Leiterplatte, ausgestattet mit einem leistungsstarken linearen Stirling-Kryokühler.Es unterstützt die Echtzeitkonvertierung von analogen Signalen in digitale Videostreams, und integriert Antriebs- und Steuerungs-Zeitungsfunktionen, die eine schnelle Integration der Systemplattform ermöglichen.
Dies hilft OEM-Kunden, Detektortests und -validierungen effizient durchzuführen, wodurch die Systemintegration erheblich vereinfacht und der Entwicklungsfortschritt beschleunigt wird.Das EYAS G1210HMF erreicht eine optimierte SWaP (Größe, Gewicht und Leistung) bei gleichzeitiger Erhaltung hoher Leistung, was es ideal für integrierte Anwendungen mit hohen Anforderungen an Bildqualität und Zuverlässigkeit macht.
Wesentliche Merkmale
- Megapixel Klarheit, schnelle Entwicklung:Entwickelt auf Basis eines 1280×1024/10μm Megapixel HOT MWIR-gekühlten Infrarotdetektors, der überlegene Bilddetails mit integriertem AD-Schaltkreis für eine schnelle Plattformintegration liefert
- HOT-Technologie, SWaP-Optimierung:Betriebstemperatur der Brennfläche auf 150 K erhöht bei geringer Größe (≤ 102 × 87 × 57 mm), leichter Konstruktion (390 g) und geringem Stromverbrauch (6 W)
- Ausgezeichnete Leistung, einfache Integration:Einstellbare Bildrate von 1-100 Hz für die Erfassung von sich schnell bewegenden Zielen, CameraLink-Schnittstelle liefert 16-Bit-Raw-Daten mit serieller Portsteuerung
Technische Spezifikation
| Modell | EYAS G1210HMF |
|---|---|
| Entschließung | 1280 × 1024 |
| Pixelgröße | 10 μm |
| Spektralreaktion | 30,7 μm±0,2 μm·4,8 μm±0,2 μm |
| IR-Detektor NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| Bildrate | 1~100 Hz, einstellbar (standardmäßig 50 Hz) |
| Betriebsmodus | Schnappschuss, ITR/IWR-Integrationsmodi, Anti-Blumen, Windows-Modus |
| Digitales Video | 16 Bit CameraLink (CameraLink DualBase-Modus) |
| Synchronisierung | CC1: Außenrahmen synchron |
| Kommunikation | KameraLink UART (Standard) / RS232 (Anpassbar) Baudrate: 9600bps (Standard) |
| Stromversorgung | AD-Board: 5V Kryo-Kühler: 12 V |
| Stetige Leistung (23°C) | ≤ 6 W |
| Kühlzeit ((23°C) | ≤ 3 Minuten |
| Größe | 102 × 87 × 57 mm |
| Gewicht | ≤ 390 g |
| Betriebstemperatur | -40°C bis +71°C |
Industrieanwendungen
Das Wärmebildmodul EYAS G1210HMF wird in vielen Bereichen wie NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung und mehr weit verbreitet.
Über SensorMicro
SensorMicro wurde mit einer einfachen, aber kraftvollen Überzeugung gegründet: Innovation sollte den Bedürfnissen der realen Welt dienen.und die Möglichkeiten, die dahinter liegen.
Indem wir unsichtbare Wärme in sichtbare Wahrheit verwandeln, helfen wir den Branchen, klügere Entscheidungen zu treffen, das zu schützen, was am wichtigsten ist, und mit Klarheit durch Komplexität zu navigieren.Industrieinspektion, medizinische Versorgung, Bildverarbeitung, Umweltüberwachung und wichtige Aspekte der CO2-Neutralität.
Häufig gestellte Fragen
Anwendung von LWIR, MWIR/LWIR-Doppelfarben-gekühltem Infrarotdetektor
In der Infrarot-Wärmebildtechnologie haben Langwellen-Wärmedetektoren eine starke Durchdringung durch staubige Atmosphären und werden nicht durch Sonnenglänzeffekte und Lichtreflexionen gestört.Eine hervorragende Bildqualität kann in verschiedenen komplexen Umgebungen erzielt werden, wie Fahrzeugfahrten in staubigen Atmosphären, Schiffssegeln auf Wasser mit reflektierendem Licht und Flugzeuge, die durch Wolken fliegen.
Der zweifarbige gekühlte Infrarotdetektor vereint die Vorteile der mittleren und langen Wellenerkennung in einem gekühlten Infrarotdetektor.mit einer Leistung von mehr als 50 Watt,Es kann für die Erkennung komplexer Hintergründe und die Überwachung schneller sich bewegender Ziele verwendet werden.
