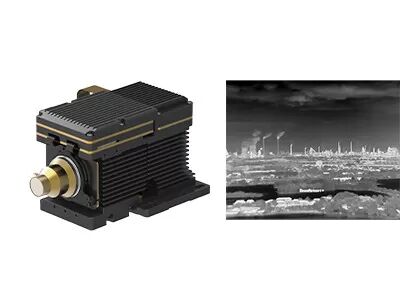

MCT MWIR Mittelwellengekühltes Wärmebildmodul 640x512 15μM
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | GAVIN615B |
| Min Bestellmenge | 1 Stück |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640 x 512 / 15 μm | NETD | ≤ 20 mk |
|---|---|---|---|
| Spektralbereich | 3,7 ~ 4,8 μm MW | Bildrate | 50Hz/100Hz |
| Größe | 125 x 92 x 67 mm | Gewicht | ≤650g |
| Hervorheben | Gekühltes Wärmebildmodul 640 x 512,MCT-Mittelwellen-Wärmebildmodul |
||
Produkt-Beschreibung
Schnelle Integration von MCT MWIR-gekühltem Wärmemodul in Drohnen 640x512 15μM
Beschreibung des Produkts
GAVIN615B ist ein von SensorMicro entwickeltes Kühlmodul zur Wärmebildgebung mit mittlerer Welle. Es besteht aus einem 640x512 / 15μm HgCdTe MWIR IR-Detektor mit RS046 Kryocooler,Hardware-Elektronik und verschiedene Bildverarbeitungsalgorithmen sind bereits eingebettet, um scharfe und klare Wärmebilder zu präsentieren.
Der GAVIN615B ist mit RS046-Kryokühlgerät konfiguriert und ist sehr kompakt, 125x92x67 mm groß und wiegt weniger als 650 g. Sein stabiler Stromverbrauch beträgt nur 12w.Mit industriell standardisierter Kamera-Schnittstelle, können Infrarotkameras oder Systemintegratoren ihre eigene komplette Kamera einfach auf der Grundlage des Wärmebildmoduls GAVIN615B entwerfen oder integrieren.
Es bietet Kunden verschiedene kontinuierliche Zoomlinsen zur Auswahl: 60 ~ 240mm / F4; 15 ~ 300mm / F4; 21 ~ 420mm / F4; 35 ~ 690mm / F4, die für Fernüberwachungsanwendungen geeignet sind.
Hauptmerkmale
- Hohe Empfindlichkeit, NETD≤20mK
- Langstreckenerkennung.
- Einstellbare Bildrate
- Einfache Integration in das System
Produktspezifikationen
| Modell | GAVIN615B |
| Leistung des IR-Detektors | |
| Entschließung | 640x512 |
| Pixel Pitch | 15 μm |
| Kryo-Kühler | Einheitliche Datenbank |
| Spektralbereich | 30,7 μm·4,8 μm MW |
| Abkühlzeit (20°C) | ≤ 7 Minuten |
| NETD (20°C) | ≤ 20mK |
| Bildverarbeitung | |
| Bildrate | 50 Hz/100 Hz |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | ×1/×2/×4 |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | J30JZ 25pins |
| Analogvideo | - Das ist nicht wahr. |
| Digitales Video | 16bit RAW/YUV: 16bit DVP/Cameralink Ausgang |
| Synchronisierung | Bild synchronisiert: RS422 |
| Kommunikation | RS422, 115200 Bps |
| Stromversorgung | 20 ~ 28VDC |
| Stabiler Stromverbrauch | 12 W |
| Abmessungen (mm) | 125 × 92 × 67 |
| Gewicht | ≤ 650 g |
| Betriebstemperatur | -40 °C ~ +60 °C |
| Schwingungsgröße | Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 Mal je |
| Optische Linsen | |
| Optionale Linse | Kontinuierliche Vergrößerung 60 bis 240 mm/F4 15 bis 300 mm/F4 21 ~ 420 mm/F4 35 ~ 690 mm/F4 |
Industrieanwendungen
Das thermische Infrarot-Kamera-Modul GAVIN615B wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor-Nutzlast usw. weit verbreitet.
Personalisierter Service
Produktanpassung: Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
Technische Unterstützung und Ausbildung vor Ort: Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
Gemeinsame Innovationen für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
1Arbeitsprinzip der optischen Gasbilder
The optical gas imaging camera can quickly detect the gas without temporarily stopping the production line by identifying the infrared radiation difference between the gas and the background and visualizing the gas whether the leakage exists, und die Quelle des Lecks genau zu lokalisieren.
2Anwendung der optischen Gasbilder
The development and integration of optical gas imaging solution based on SensorMicro infrared detectors & thermal modules have very mature and widely applied in various industries to solve various gas leakage problems for customers, wie Erdöl, Erdgas, chemische Industrie, Elektrizität und Umweltschutzüberwachung, und einen großen Beitrag zum Umweltschutz, Energieeinsparung,Sicherheit bei der Produktion und Gesundheitsschutz am Arbeitsplatz.
