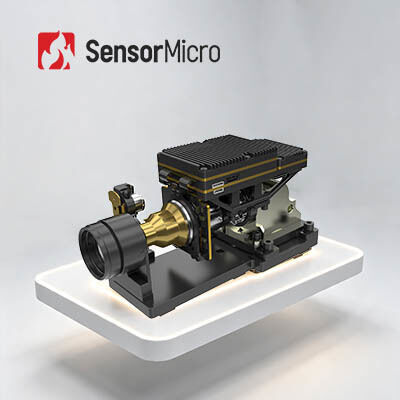

MCT MWIR Kühl-Wärmebildmodul mit Auflösung 640x512 15μm Pixelgröße und 20mK NETD Empfindlichkeit

  • MCT MWIR Cooled Thermal Imaging Module with 640x512 Resolution 15μm Pixel Size and 20mK NETD Sensitivity
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC615MB
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 / 15μm IR-Detektor NETD (23℃) 20mK(F4); 25 mK (F5,5)
Spektralbereich 3,7–4,8 μm MW Bildrate 50Hz/100Hz
Größe 120×84×60mm Gewicht ≤ 440 g
Hervorheben

Gekühltes Wärmebildmodul 640 x 512

,

MCT-Mittelwellen-Wärmebildmodul
Hinterlass eine Nachricht
Produkt-Beschreibung
MCT MWIR Mid Wave Cooled Thermal Imaging Module 640x512 15 μm
Fast Integration MCT MWIR Cooled Thermal Module 640x512 15 μm

Der GAVIN GC615MB MWIR cooled infrared core integriert einen 640×512/15μm MWIR Detektor mit einem RS046 low-temperature Stirling cryocooler.Es verfügt über integrierte Bildverarbeitungsalgorithmen und bietet eine umfassende Palette von Spezifikationen mit hervorragender Konsistenz., die die Anforderungen großer industrieller Anwendungen vollständig erfüllen.

Selbst in völliger Dunkelheit oder harschen Wetterbedingungen liefert der Kamera-Kern klare thermische Bilder und genaue Detektion von entfernten Bedrohungen und nahen Details.ÜberwachungDie GAVIN GC615MB-Infrarotkamera-Kern liefert zuverlässige technologische Unterstützung in verschiedenen Umgebungen.

Es bietet verschiedene Linsen für Kunden zur Auswahl: Fixed focus lens 25mm/F2; continuous zoom lens 15~300mm/F4, 23~450mm/F4.

Hauptmerkmale
  • Mainstream FPA, breite Kompatibilität:Powered by a 640×512/15μm mid-wave cooled infrared detector for sharp, detailed thermal imaging. Integriert advanced image processing algorithms including DRC, 2D/3D noise reduction,und Randverbesserung (EE) für eine höhere Klarheit.
  • Hohe Zuverlässigkeit, höhere Empfindlichkeit:MWIR cooled thermal imaging technology sorgt für hervorragende Anpassungsfähigkeit und Konsistenz über Anwendungen hinweg.
  • Einfach zu integrieren, flexible Konfiguration:Unterstützt CameraLink-Interface mit RAW/YUV-Bilddaten-Ausgabe.
Produktspezifikationen
Modell GAVIN GC615MB
Entschließung 640 × 512
Pixelgröße 15 μm
Kryo-Kühler Einheitliche Datenbank
Spektralreaktion 30,7 μm±0,2 μm·4,8 μm±0,2 μm
IR-Detektor NETD ((23°C) 20mK ((F4)
25mK ((F5.5)
Bildrate 50 Hz/100 Hz
Dämpfungsmodus Linear/Histogramm/gemischt
Digitales Vergrößern 1 × bis 8 × kontinuierlicher digitaler Zoom
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus DRC, 2D/3D Bildlärmreduzierung, EE
Standard-Außenschnittstelle J30JZ25 25 PIN
Analogvideo PAL/NTSC
Digitales Video Standard: DVP/LVDS/USB2.0@50Hz
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Ein-Modus-Optische Faser/Multi-Mode-Optische Faser
Synchronisierung Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 24 V±4 V
Stetiger Stromverbrauch ((23°C) ≤ 10 W
Kühlzeit ((23°C) ≤8min
Größe ((mm) 120 mal 84 mal 60
Gewicht ((g) ≤440
Betriebstemperatur -40°C bis +71°C
Vibrationen Vibration: Hochgeschwindigkeitstransportintensität; Aufprall: Halb sinus Welle, 40g/11ms, 3 Achsen, 6 Richtungen, 3 Mal/Richtung
Optische Linsen Festfokus: 25 mm/F2
Kontinuierliche Vergrößerung: 15~300mm/F4 23~450mm/F4
Industrieanwendungen
  • Nicht-zerstörerischer Test.
  • Umweltüberwachung
  • Langstreckenüberwachung.
  • Wissenschaftliche Forschung
Personalisierter Service
  • Produktanpassung:Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
  • Technische Unterstützung und Ausbildung vor Ort:Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
  • Gemeinsame Innovationen für neue Produkte und Märkte:Zusammenarbeit mit Kunden bei der Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
Arbeitsprinzip der optischen Gasaufnahme

Die optische Gasbildkamera kann Gas schnell erkennen, ohne die Produktionslinie vorübergehend zu stoppen, indem sie den Unterschied der Infrarotstrahlung zwischen dem Gas und dem Hintergrund ermittelt.Es visualisiert, ob ein Gasleckage besteht und genau die Quelle der Leckage lokalisiert.

Anwendung der optischen Gasbilder

Die Entwicklung und Integration von optischen Gasbilderlösungen auf Basis von SensorMicro-Infrarotdetektoren und thermischen Modulen sind ausgereift und in verschiedenen Branchen weit verbreitet.Diese Lösungen lösen Gasleakage Probleme in Petroleum, Erdgas, chemische Industrie, Elektrizität und Umweltschutzüberwachung, die erhebliche Beiträge zum Umweltschutz, zur Energieeinsparung, zur sicheren Produktion leisten,und Gesundheitsschutz.
