Hohe Bildrate 640x512 Auflösung Gekühltes MWIR-Wärmebildmodul mit 16mK NETD

  • High Frame Rate 640x512 Resolution Cooled MWIR Thermal Imaging Module with 16mK NETD
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC615MA
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Typ Kühl-Wärmekamera-Modul Gewicht ≤680g
Auflösung 640x512/15µm IR-Detektor NETD (23℃) 16mK(F2);18mK(F4)
Größe 142×58,5×80mm Mittlere Wellenlänge 3,7 ~ 4,8 μm
Hervorheben

MWIR-Wärmebildgebungs-Modul

,

Hoher Rahmen Rate Thermal Imaging Module
Hinterlass eine Nachricht
Produkt-Beschreibung
Hochfrequenzgekühlter 640x512/15µm MWIR-Wärmebildmodul
Produktübersicht

Hochfrequenzgekühlter 640x512/15µm MWIR-Wärmebildmodul mit RS058 Kryokühler

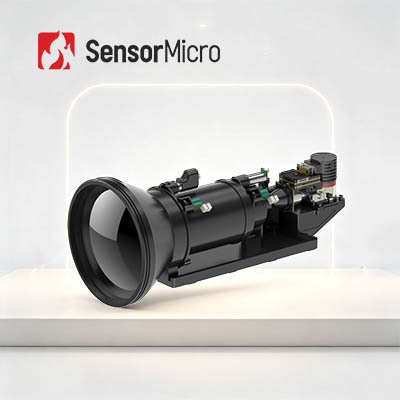

Das GAVIN GC615MA ist ein gekühltes Mittelwellen-Wärmebildmodul. Es besteht aus einem 640x512/15µm MWIR-Infrarotdetektor mit einem RS058 Tieftemperatur-Stirling-Kryokühler, integrierter Hardware-Elektronik und verschiedenen Bildverarbeitungsalgorithmen, um scharfe und klare Wärmebilder zu liefern.

Verschiedene Bildverarbeitungsalgorithmen sind bereits in der GAVIN GC615MA-Elektronik integriert, um klare Infrarbilder bei völliger Dunkelheit oder schlechten Wetterbedingungen auszugeben. Es kann Risiken und Bedrohungen über große Entfernungen erkennen und identifizieren, während es auf kurze Entfernungen mehr Zieldetails liefert.

Bei Integration mit einem 640x512 / 15µm gekühlten MWIR-Infrarotdetektor kann die Bildrate des GAVIN GC615MA auf bis zu 100Hz konfiguriert werden, was sich sehr gut für Anwendungen eignet, die die Beobachtung von sich schnell bewegenden Objekten erfordern.

Wir sind spezialisiert auf das Design, die Herstellung, den Vertrieb und das Marketing von Infrarot-Wärmebilddetektoren und Wärmebildkamerakernen. Wir können unseren Kunden eine Vielzahl von Infrarot-Wärmebildlösungen anbieten, die die sekundäre Entwicklungszeit verkürzen und die Kosten für die Kunden erheblich senken.

Hauptmerkmale
  • Mainstream FPA, breite Kompatibilität
    • Entwickelt auf Basis eines 640×512/15µm MWIR gekühlten Infrarotdetektors, der eine stabile Bildqualität gewährleistet
    • Integrierte Bildalgorithmen der nächsten Generation, einschließlich DRC, 2D/3D-Rauschunterdrückung und EE (Kantenhervorhebung) für klarere Bilder
  • Hohe Zuverlässigkeit, hohe Empfindlichkeit
    • Gekühlte Mittelwellen-Infrarottechnologie sorgt für hervorragende Vielseitigkeit und Konsistenz
    • Hohe thermische Empfindlichkeit mit einer NETD von nur 16mK
  • Einfache Integration, flexible Konfiguration
    • Cameralink-Videoschnittstelle mit RAW/YUV-Bilddatenausgabe
    • Mehrere optische Konfigurationen mit kontinuierlichem Zoom verfügbar
Produktspezifikationen
Modell GAVIN GC615MA
Indikatoren
Auflösung 640×512
Pixelgröße 15µm
Spektrale Antwort 3.7µm±0.2µm～4.8µm±0.2µm
IR-Detektor NETD(23℃) 16mK(F2)
18mK(F4)
Bildverarbeitung
Bildrate 50Hz/100Hz
Digitaler Zoom 1× bis 8× kontinuierlicher digitaler Zoom
Bildausrichtung Horizontal/Vertikal/Diagonal spiegeln
Bildalgorithmus DRC, 2D/3D Bildrauschunterdrückung, EE
Elektrisch
Analoges Video PAL/NTSC
Digitales Video Standard: DVP/LVDS/USB2.0@50Hz
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-Mode-Glasfaser/Multi-Mode-Glasfaser
Externe Synchronisation Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 24V±4V
Stabile Leistungsaufnahme(23℃) ≤10W
Kühlzeit(23℃) ≤8min
Größe(mm) 142×58.5×80
Gewicht(g) ≤680
Betriebstemperatur -40℃~+71℃
Optische Linse
Objektivoptionen Festbrennweite: 25mm/F2
Zoomobjektive: 30~240mm/F4, 15~300mm/F4, 45~450mm/F4, 35~690mm/F4, 32~730mm/F4
Industrielle Anwendungen
  • Zerstörungsfreie Prüfung (ZfP)
  • Umweltüberwachung
  • Langstreckenüberwachung
  • Wissenschaftliche Forschung
Standardisierter Service
Vollständige Dokumentation: Produktmanuals, Einrichtungsanleitungen und Auswahlreferenzen. Beginnen Sie ohne Rätselraten.
Entwicklungs- und Testunterstützung: Musterintegrationstests, Leistungsbewertung und Parameterverifizierung leicht gemacht.
Erweitertes Entwickler-Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für tiefe Integration.
Ferntechnischer Support: 24/7-Support – schnelle Reaktion und zeitnahe Lösung kritischer Probleme.
Garantie: Originalteile und strikte Prozesskonformität zur Wiederherstellung der optimalen Leistung.
Häufig gestellte Fragen
1. Was ist Infrarot-Wärmebildtechnik?
Infrarot-Wärmebildtechnik ist eine Methode zur Erfassung von Informationen über Objekte mittels Infrarotstrahlung und thermischer Energie, um Bilder von ihnen zu erstellen oder Temperaturinformationen über die Objekte zu erhalten, selbst bei schlechter Sicht.
2. Was sind die wichtigsten Überlegungen bei einem Infrarotdetektor / Wärmebildmodul für Ihre Anwendung?
  • Die Detektorauflösung
  • Die Pixelgröße
  • Die NETD
  • Die Bildqualität
  • Die Objektivoptionen
  • Der Stromverbrauch
  • Die Größe und das Gewicht
  • Die mechanische und elektrische Schnittstelle
  • Das Budget
3. Wie wählt man ein geeignetes Objektiv für eine Infrarot-Wärmebildkamera aus?
  • Standardobjektive können normale Ziele in angemessener Entfernung erfassen
  • Teleobjektive eignen sich für Ziele, die relativ klein sind und aus großer Entfernung betrachtet werden müssen
  • Um mehr Details von Objekten in geringer Entfernung zu sehen, ist ein Weitwinkelobjektiv besser
  • Makroobjektive dienen zur Betrachtung sehr kleiner Ziele in geringer Entfernung, wie z. B. Chip-Schaltungen
