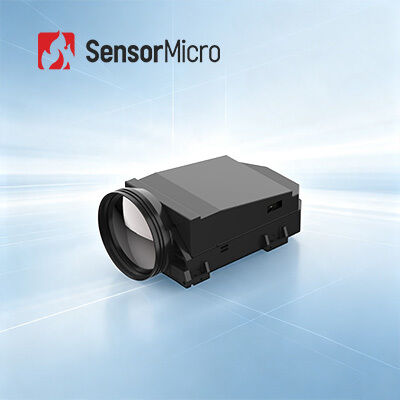

Langstrecken-Detektionsmodul mit gekühltem IR-Wärmebildkern, 1280x1024 Auflösung und 12 µm Pixelabstand

  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC1212MA
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Hohe Auflösung 1280x1024 Pixelabstand 12μm
Bildrate 50Hz NETD 18 mK (F2/F4)
Kryokühler RS058 Spektralbereich 3,7–4,8 μm MW
Hervorheben

IR-Detektormodul Core 12um

,

IR-Detektormodul 1280x1024
Hinterlass eine Nachricht
Produkt-Beschreibung
Gekühlter IR-Wärmebildmodul-Kern für Langstreckenerkennung 1280x1024 12µm
Produktübersicht

Der GAVIN GC1212MA HD MWIR gekühlte Infrarot-Kamerakern verfügt über einen selbstentwickelten 1280×1024/12µm MWIR gekühlten Detektor, der viermal so viele Pixel wie ein herkömmlicher 640×512 Detektor bei gleicher aktiver Bildfläche liefert. Dies ermöglicht ein breiteres Sichtfeld und enthüllt mehr Bilddetails.

Ausgestattet mit mehreren Bildverarbeitungsalgorithmen liefert er direkt hochauflösende Bilder, die für die Erkennung von Zielen bei jedem Wetter unter verschiedenen Sichtbedingungen und in rauen Umgebungen geeignet sind. Er kann Risiken und Bedrohungen über große Entfernungen erkennen und identifizieren, während er auf kurze Distanz mehr Zieldetails darstellt.

Mit einer großen Array-Auflösung von 1280x1024 kann er ein breiteres Sichtfeld realisieren und mehr Bilddetails liefern. Die reduzierte Pixelgröße von 12µm bietet eine bessere räumliche Auflösung und passt zu kürzeren optischen Objektiven, um die gleiche Reichweitenmission zu erfüllen.

Hauptmerkmale
  • Megapixel-Auflösung, außergewöhnliche Bildqualität - Angetrieben von einem 1280×1024/12µm mittelwelligen gekühlten Infrarotdetektor für scharfe, detaillierte Wärmebilder. Integriert fortschrittliche Bildverarbeitungsalgorithmen, einschließlich DRC, 2D/3D-Rauschunterdrückung und Kantenschärfung (EE) für überragende Klarheit.
  • Hohe Zuverlässigkeit, überlegene Empfindlichkeit - Die mittelwellige gekühlte Wärmebildtechnologie gewährleistet eine hervorragende Anpassungsfähigkeit und Konsistenz über verschiedene Anwendungen hinweg. Hervorragende thermische Empfindlichkeit mit einer NETD von bis zu 18mK.
  • Einfache Integration, flexible Konfiguration - Unterstützt die CameraLink-Schnittstelle mit RAW/YUV-Bilddatenausgabe. Mehrere optische Konfigurationen mit kontinuierlichem Zoom für unterschiedliche Anforderungen verfügbar.
Produktspezifikationen
Modell GAVIN GC1212MA
Auflösung 1280×1024
Pixelgröße 12µm
Kühlaggregat RS058
Spektrale Reaktion 3,7µm±0,2µm～4,8µm±0,2µm
IR-Detektor NETD(23℃) 18mK(F2/F4)
Bildrate 50Hz
Dimmmodus Linear/Histogramm/Gemischt
Digitaler Zoom 1× bis 8× kontinuierlicher Digitalzoom
Bildausrichtung Horizontale/Vertikale/Diagonale Spiegelung
Bildalgorithmus DRC, 2D/3D-Bildrauschunterdrückung, EE
Standard-Externschnittstelle J30JZ 25-polige HDMI-dedizierte Ausgangsschnittstelle
Analoges Video PAL/NTSC
Digitales Video Standard: DVP
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-Mode-Glasfaser/Multi-Mode-Glasfaser
Externe Synchronisation Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 24V±4V
Stabile Leistungsaufnahme(23℃) ≤11W
Kühlzeit(23℃) ≤8min
Größe(mm) 149×58,5×80
Gewicht(g) ≤680
Betriebstemperatur -40℃～+71℃
Vibration Vibration: Intensität des Hochgeschwindigkeitsverkehrs; Stoß: Halbsinuswelle, 40g/11ms, 3 Achsen, 6 Richtungen, 3 Mal/Richtung
Optionen für optische Objektive Festbrennweite: 19mm/F2
Kontinuierlicher Zoom: 60~360mm/F4, 37,5~750mm/F4, 100~1000mm/F4
Industrielle Anwendungen

Das GAVIN GC1212MA Wärmebildkamera-Modul wird in vielen Bereichen wie NDT, Umweltüberwachung, Langstreckenüberwachung, wissenschaftliche Forschung usw. eingesetzt.

IR-Erkennungslösungen
  • Hohe Empfindlichkeit und hervorragende Leistung
  • Weltweit führende Technologie in der Infrarotindustrie
  • Verschiedene Infrarotdetektoren verfügbar - Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Serienproduktion zur Gewährleistung einer schnellen Lieferung - Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen von Detektoren
Häufig gestellte Fragen
1. Funktionsprinzip der optischen Gasbildgebung

Die optische Gasbildkamera kann Gas schnell erkennen, ohne die Produktionslinie vorübergehend zu stoppen, indem sie den Unterschied in der Infrarotstrahlung zwischen dem Gas und dem Hintergrund identifiziert. Sie visualisiert, ob ein Gasleck vorhanden ist, und lokalisiert die Leckquelle genau.

2. Anwendung der optischen Gasbildgebung

Die Entwicklung und Integration von optischen Gasbildlösungen auf Basis von SensorMicro-Infrarotdetektoren und Wärmemodulen ist ausgereift und wird in verschiedenen Branchen breit angewendet. Diese Lösungen adressieren Gasleckprobleme in der Erdöl-, Erdgas-, Chemie-, Strom- und Umweltüberwachungsindustrie und leisten bedeutende Beiträge zum Umweltschutz, zur Energieeinsparung, zur sicheren Produktion und zur Arbeitssicherheit.
