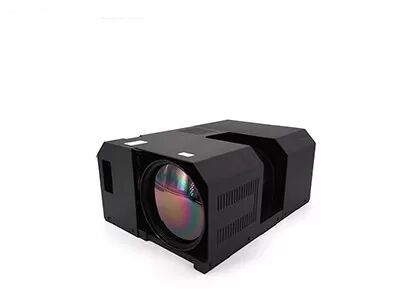

Langstrecken-Detektionsmodul mit gekühltem IR-Wärmebildkern, 1280x1024 Auflösung und 12 µm Pixelabstand

  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC1212MA
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Hohe Auflösung 1280x1024 Pixelabstand 12μm
Bildrate 50Hz NETD 18 mK (F2/F4)
Kryokühler RS058 Spektralbereich 3,7–4,8 μm MW
Hervorheben

IR-Detektormodul Core 12um

,

IR-Detektormodul 1280x1024
Hinterlass eine Nachricht
Produkt-Beschreibung
Langstreckenerkennung mit gekühltem IR-Wärmemodulkern 1280x1024 12μm
Produktübersicht

Der GAVIN GC1212MA HD MWIR-gekühlte Infrarotkamera-Kern verfügt über einen selbst entwickelten 1280*1024/12μm MWIR-gekühlten Detektor,die viermal die Pixelzahl eines herkömmlichen 640*512-Detektors innerhalb desselben aktiven Bildbereichs bietetDies ermöglicht ein breiteres Sichtfeld und zeigt mehr Bilddetails.

Ausgestattet mit mehreren Bildverarbeitungsalgorithmen liefert es direkt hochauflösende Bilder, die für die Zieldetektion bei allen Wetterbedingungen unter verschiedenen Sichtbedingungen und rauen Umgebungen geeignet sind.Es kann Risiken und Bedrohungen auf großer Entfernung erkennen und erkennen und gleichzeitig mehr Zieldetails auf kurzer Entfernung präsentieren.

Mit einer großen Auflösung von 1280x1024 kann es ein breiteres Sichtfeld realisieren und mehr Bilddetails liefern.Die reduzierte Pixelgröße von 12 μm bietet eine bessere räumliche Auflösung und passt zu einem kürzeren optischen Objektivfokus, um die gleiche Reichweite zu erreichen.

Hauptmerkmale
  • Megapixel-Auflösung, außergewöhnliche Bildqualität- mit einem 1280*1024/12μm mittelläuflich gekühlten Infrarotdetektor für scharfe, detaillierte Wärmebilder.und Randverbesserung (EE) für eine höhere Klarheit.
  • Hohe Zuverlässigkeit, überlegene Empfindlichkeit- Die mittelwellengekühlte Wärmebildtechnologie gewährleistet eine hervorragende Anpassungsfähigkeit und Konsistenz bei allen Anwendungen.
  • Einfache Integration, flexible Konfiguration- Unterstützt die CameraLink-Schnittstelle mit RAW/YUV-Bilddaten-Ausgabe.
Produktspezifikationen
Modell GAVIN GC1212MA
Entschließung 1280*1024
Pixelgröße 12 μm
Kryo-Kühler Einheit für die Bereitstellung
Spektralreaktion 30,7 μm±0,2 μm·4,8 μm±0,2 μm
IR-Detektor NETD ((23°C) 18mK ((F2/F4)
Bildrate 50 Hz
Dämpfungsmodus Linear/Histogramm/gemischt
Digitales Vergrößern 1* bis 8* kontinuierlicher digitaler Zoom
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus DRC, 2D/3D Bildlärmreduzierung, EE
Standard-Außenschnittstelle J30JZ 25-Pin HDMI-Dedicated Output-Schnittstelle
Analogvideo PAL/NTSC
Digitales Video Standard: DVP
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Ein-Modus-Optische Faser/Multi-Mode-Optische Faser
Synchronisierung Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 24 V±4 V
Stetiger Stromverbrauch ((23°C) ≤ 11 W
Kühlzeit ((23°C) ≤8min
Größe ((mm) 149*58,5*80
Gewicht ((g) ≤ 680
Betriebstemperatur -40°C bis +71°C
Vibrationen Vibration: Hochgeschwindigkeitstransportintensität; Aufprall: Halb sinus Welle, 40g/11ms, 3 Achsen, 6 Richtungen, 3 Mal/Richtung
Optische Linsenoptionen Festfokussierung: 19 mm/F2
Kontinuierlicher Zoom: 60~360mm/F4, 37,5~750mm/F4, 100~1000mm/F4
Industrieanwendungen

Das GAVIN GC1212MA Thermal-Infrarot-Kamera-Modul wird in vielen Bereichen wie NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung usw. weit verbreitet.

IR-Erkennungslösungen
  • Hohe Empfindlichkeit und hervorragende Leistung
  • Weltweit führende Technologie in der Infrarotindustrie
  • Verschiedene verfügbare Infrarotdetektoren - sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Massenproduktion zur schnellen Lieferung - Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
1. Arbeitsprinzip der optischen Gasbilder

Die optische Gasbildkamera kann Gas schnell erkennen, ohne die Produktionslinie vorübergehend zu stoppen, indem sie den Unterschied der Infrarotstrahlung zwischen dem Gas und dem Hintergrund ermittelt.Es visualisiert, ob ein Gasleckage besteht und genau die Quelle der Leckage lokalisiert.

2Anwendung der optischen Gasbilder

Die Entwicklung und Integration von optischen Gasbilderlösungen auf Basis von SensorMicro-Infrarotdetektoren und thermischen Modulen sind ausgereift und in verschiedenen Branchen weit verbreitet.Diese Lösungen lösen die Probleme der Gasleckagen im Erdöl, Erdgas, chemische Industrie, Elektrizität und Umweltschutzüberwachung, die erhebliche Beiträge zum Umweltschutz, zur Energieeinsparung, zur sicheren Produktion leisten,und Gesundheitsschutz.
