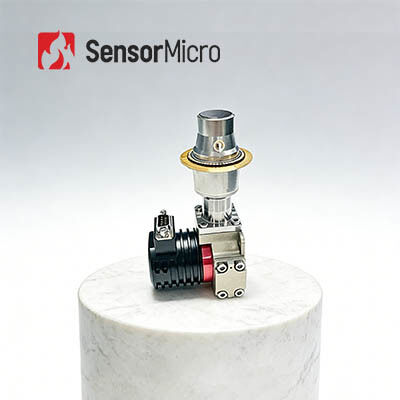

MWIR gekühltes thermisches Modul zur optischen Gasdetektion 320x256 30μM

320 x 256 30 μM MWIR-gekühltes optisches Gasbildgebungs-Wärmemodul zur Visualisierung von Gaslecks

Das gekühlte AD-Modul EYAS330G wurde auf der Basis des gekühlten Infrarotdetektors C330M-G entwickelt und ist mit einer Hochleistungs-Signalverarbeitungsschaltung ausgestattet.Es ist ein Beschleuniger für Kunden, die Schwierigkeiten haben, mit der schnellen Integration optischer Gasbildgebungssysteme zu beginnen.Durch den Einsatz der Infrarot-Technologie können unsichtbare Lecks flüchtiger organischer Verbindungen (VOCs) schnell und effektiv erkannt werden, um die Sicherheit bei Produktion, Transport und Verarbeitung petrochemischer Unternehmen zu gewährleisten.

Entwicklungszyklus verkürzen
• Verwenden Sie leistungsstarke Signalverarbeitungsschaltkreise, um die Umwandlung von analogen Signalen in digitale Signale zu realisieren
• Unterstützt 12-V-Stromversorgung für Explosionsschutz-Zertifizierung

Einfache und schnelle Integration
• Cameralink-Schnittstelle gibt 16-Bit-RAW-Daten aus, Steuerung über serielle Schnittstelle
• Integrierte Struktur mit gleicher Abmessung wie der Detektor

Das gekühlte AD-Modul EYAS330G dient zur Visualisierung der unsichtbaren VOCs (flüchtige organische Verbindungen) und zur Erkennung von Gaslecks wie: Methan, Ethan, Propan, Butan, Pentan, Hexan, Heptan, Octan, Ethylen, Propylen, Isopren, Methanol, Ethanol, Butanon, Benzol, Toluol, Xylol, Ethylbenzol usw.

1. Wie wähle ich die richtige Auflösung des Infrarotdetektors?
Es hängt von den tatsächlichen Bedürfnissen und Anwendungen Ihrer Produkte ab, und auch der Preis ist ein Faktor, der berücksichtigt werden muss.Wenn die Bildqualität nicht hoch ist, können Sie den Infrarotdetektor mit niedriger Auflösung wählen, z. B. 120 x 90, 256 x 192, 400 x 300.Wenn Sie für spezielle Zwecke, wie z. B. Fernüberwachung, ein sehr klares Bild benötigen, können Sie einen Infrarotdetektor mit hoher Auflösung von 1280 x 1024 wählen.

2. Wie wähle ich die richtige Pseudofarbe für die Wärmebildgebung aus?
- Das Grauweiß ist besser geeignet für das Ziel mit geringem Temperaturunterschied
- Rot und Blau eignen sich besser für die Szene, in der die Problempunkte gefunden werden müssen.
- Das Eisenrot ist die Standardfarbpalette der Energiewirtschaft.
Hinweis: Egal für welche Palette Sie sich entscheiden, die thermische Temperatur ändert sich überhaupt nicht.

3.Wie wähle ich ein geeignetes Infrarot-Wärmebildkameraobjektiv aus?
- Standardobjektiv kann normale Ziele mit angemessenem Abstand treffen
- Als Teleobjektiv eignet es sich für Ziele, die relativ klein sind und aus großer Entfernung betrachtet werden müssen
- Um mehr Details von Objekten aus nächster Nähe zu sehen, ist ein Weitwinkelobjektiv besser.
- Das Makroobjektiv dient zum Sehen von sehr dünnen Zielen aus nächster Nähe, z. B. einer Chipschaltung
