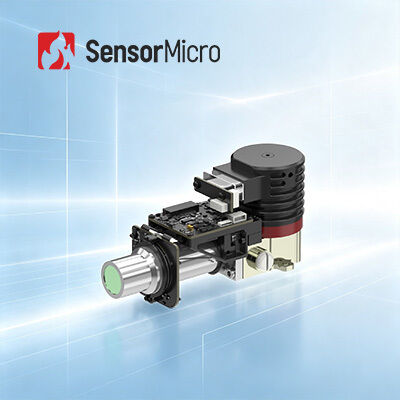

640x512 Auflösung 15μm Pixelgröße Kühl-LWIR-Wärmekamera-Kern mit RS058 Cryocooler

  • 640x512 Resolution 15μm Pixel Size Cooled LWIR Thermal Camera Core with RS058 Cryocooler
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS G615LA
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 / 15μm NETD 25mK(F2)
Spektralbereich 70,7 μm±0,2 μm·9,4 μm±0,3 μm Größe 145×60×78mm
Gewicht ≤590g Bildrate 1 ~ 200 Hz, einstellbar
Hervorheben

LWIR kühlte Kamera-Module ab

,

T2SL kühlte Kamera-Module ab

,

Kamera-Kern 640x512 LWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
640×512 15µm gekühlter LWIR-Wärmebildkamera-Kern mit RS058-Kryokühler
Produktübersicht

Die gekühlten AD-Module der EYAS G-Serie verfügen über eine Vorverstärkerfunktion zur Umwandlung analoger Signale von gekühlten IR-Detektoren in digitale Videostream-Ausgabe. Die EYAS G615LA L ist in verschiedenen Auflösungsformaten und Wellenbändern erhältlich und Teil der EYAS G-Familie. Sie integriert einen gekühlten LWIR-Detektor mit 640×512/15µm und einen RS058-Kryokühler.

Hauptmerkmale
  • Analog-Digital-Wandlung, beschleunigte Entwicklung – Basiert auf gekühlten LWIR-Infrarotdetektoren mit 640×512/15µm und integrierter AD-Schaltung für Analog-Digital-Wandlung und kompakte Abmessungen passend zum Detektor
  • LWIR für Entstörungsdetektion – Starke Durchdringung von Staub und Sand in komplexen Umgebungen, unbeeinflusst von Reflexionen von Sonnen- und Meeresoberflächen, fähig zur Detektion von Objekten mit niedriger Temperatur
  • Hervorragende Leistung, einfache Integration – Cameralink-Schnittstelle gibt 16-Bit-Rohdaten mit serieller Portsteuerung aus, einstellbare hohe Bildrate von 1 bis 200 Hz zur Erfassung von sich schnell bewegenden Zielen
Technische Spezifikationen
Modell EYAS G615LA
Indikatoren
Auflösung 640×512
Pixelgröße 15µm
Spektrale Empfindlichkeit 7.7µm±0.2µm～9.4µm±0.3µm
IR-Detektor NETD(23℃) 25mK(F2)
Arbeitsmodus
Bildrate 1~200Hz, einstellbar
Arbeitsmodus Snapshot-Modus, ITR, ITR+Interlace, Anti-Halo-Funktion, Windows-Modus
Elektrisch
Standard-Außenschnittstelle 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Digitales Video 16 Bit CameraLink (CameraLink Base Mode)
Externe Synchronisation CC1: Externe Bildsynchronisation
Kommunikation CameraLink UART (Standard)/ RS232 (anpassbar)
Baudrate: 9600bps (Standard)
Stromversorgung AD-Board: 5V
Kryokühler: 24V
Stabile Leistung (23℃) ≤12W
Kühlzeit (23℃) ≤7min30s
Größe (mm) 145×60×78
Gewicht (g) ≤590
Betriebstemperatur -40℃~+71℃
Industrielle Anwendungen

Das Wärmebildmodul EYAS G615LA wird in vielen Bereichen eingesetzt, darunter ZfP (zerstörungsfreie Prüfung), Umweltüberwachung, Langstreckenüberwachung, wissenschaftliche Forschung und mehr.

Häufig gestellte Fragen
1. Wofür wird ein Kryokühler verwendet?

Kryokühler halten Sensoren bei extrem niedrigen Temperaturen, um die Wärmebildgebung während Langzeitmissionen zu ermöglichen. Viele High-End-Anwendungen erfordern, dass Sensoren bei diesen niedrigen Temperaturen arbeiten, um eine optimale Bilderfassung zu gewährleisten.

2. Was sind die Hauptfaktoren zur Messung der Qualität eines Kryokühlers?

Lange Akkulaufzeit und zuverlässiger Betrieb sind die primären Qualitätsindikatoren. SensorMicro-Kryokühler zeichnen sich durch einen weiten Betriebstemperaturbereich und hervorragende Zuverlässigkeit aus, mit einer MTTF (Mean Time to Failures) von bis zu 10.000 Stunden, um die Anforderungen an den 24×7-Dauerbetrieb zu erfüllen.

3. Was ist MTTF?

MTTF (Mean Time to Failure) misst die Zuverlässigkeit einer Komponente, indem sie die durchschnittliche Lebensdauer vor dem Austausch angibt. Diese Kennzahl gibt Aufschluss über die Qualität und den Wert eines Teils – langlebigere Komponenten bieten einen höheren Betriebswert.
