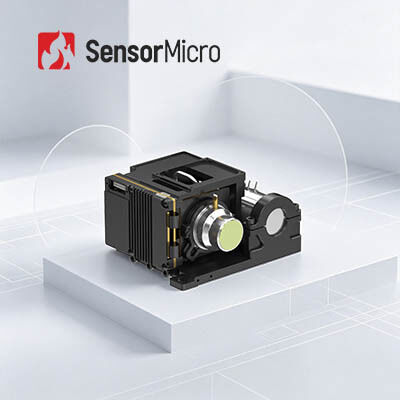

Gekühltes Wärmebildkamera-Modul mit 1024×768 Auflösung und 10µm Pixelgröße für kompakte Integration in Handheld-Geräte

  • Cooled Thermal Camera Module with 1024×768 Resolution and 10μm Pixel Size for Compact Integration in Handheld Devices
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC1010HMG
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Stil Gekühltes Infrarotmodul Auflösung 1024 × 768/10 μm
IR-Detektor NETD (23℃) 20 mK (F2); 25mK (F4) Spektralbereich 3,2 ± 0,1 ~ 3,5 ± 0,1 μm
Größe 87×94×54,5mm Optionales Objektiv Fester Fokus
Hervorheben

30um-Infrarot-gekühlte Kameramodule

,

55 mm Kühlobjektivkameramodule

,

320x256 Infrarotkameramodule
Hinterlass eine Nachricht
Produkt-Beschreibung
Kühltemperaturkameramodul 1024×768/10μm in Handgeräte integriert
Produktübersicht
Die GAVIN GC1010HMG HOT MWIR gekühlte Infrarotkamera verfügt über einen 1024×768/10μm großen Formatdetektor.scharfe Wärmebilder. Erweiterte Bildalgorithmen stabilisieren die visuelle Leistung, während die HOT-Technologie SWaP optimiert, was zu einem kompakten, leichten und energieeffizienten Design führt (87×94×54,5 mm, 460 g; Kühlzeit ≤ 4 min).Unterstützung von CameraLinkUSB30, GigE, HDMI, Glasfaser und andere Schnittstellen mit RAW/YUV-Ausgabe, dieser einfach zu integrierende thermische Kern ist hervorragend in Handheld-Geräten, mobilen Nutzlasten,und langfristige Langzeitüberwachung für Kompaktintegrationsszenarien.
Hauptmerkmale
Überlegene Qualität mit größeren FPA und kleineren Pixelgrößen
  • Entwickelt mit einem 1024×768/10μm großformatigen HOT MWIR-gekühlten Infrarotdetektor, der klare Bilder und ein breites Sichtfeld liefert
  • Ausgestattet mit Bildverarbeitungsalgorithmen der nächsten Generation, einschließlich DRC, 2D/3D-Rauschreduzierung und EE-Kantenverbesserung für eine überlegene Bildqualität
  • Eine kleinere Pixelgröße von 10 μm bietet eine höhere räumliche Auflösung und ein besseres Signal-Rausch-Verhältnis
SWaP-Optimierung mit HOT-Technologie
  • Unterstützt 150K-Hochtemperaturbetrieb mit Kühlzeit ≤ 4min
  • Kompakte Größe: 87×94×54,5 mm, leichtes Gewicht: 460 g
Rich Interfaces, einfache Integration
  • Unterstützt CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Optische Faser-Schnittstellen
  • Flexible RAW/YUV-Ausgabe
Produktspezifikationen
Modell GAVIN GC1010HMG
Entschließung 1024 × 768
Pixelgröße 10 μm
Spektralreaktion 30,7 μm±0,2 μm·4,8 μm±0,2 μm
IR-Detektor NETD ((23°C) 20mK ((F2); 25mK ((F4)
Bildrate 50 Hz
Digitales Vergrößern 1 × bis 8 × kontinuierlicher digitaler Zoom
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus DRC, 2D/3D Bildlärmreduzierung, EE
Analogvideo PAL/NTSC
Digitales Video Standard: DVP/LVDS/USB2.0
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Ein-Modus-Optische Faser/Multi-Mode-Optische Faser
Synchronisierung Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 12V±1V
Stetiger Stromverbrauch ((23°C) ≤ 8 W
Kühlzeit ((23°C) ≤4min
Größe ((mm) 87 mal 94 mal 54.5
Gewicht ((g) ≤ 460
Betriebstemperatur -40°C bis +71°C
Optische Linsen Festfokus: 25 mm/F2
Industrieanwendungen
Das GAVIN GC1010HMG-Wärmekamera-Modul wird in vielen Bereichen wie NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung und mehr weit verbreitet.
Unsere Stärken
  • Diversifiziertes Produktportfolio
  • Tiefe technische Expertise
  • Eine strenge Validierung der Zuverlässigkeit gewährleistet Qualitätssicherung
  • Fokussiert auf Innovation und praktische Umsetzung im Bereich Infrarot-Sensing
  • Fachtechnische Unterstützung und Dienstleistungen der gemeinsamen Entwicklung
Häufig gestellte Fragen
Wofür wird ein Kryokühler verwendet?
Bei vielen High-End-Anwendungen werden die Sensoren sehr kalt gehalten, so dass thermische Bilder bei langfristigen Missionen aufgenommen werden können.Die Sensoren, die Bilder erfassen, benötigen extrem niedrige Temperaturen..
Was sind die wichtigsten Faktoren für die Messung der Qualität von Cryocooler?
Eine lange Akkulaufzeit und ein zuverlässiger Betrieb sind die wichtigsten Faktoren, um die Qualität eines Kryokühlers zu messen.Die MTTF (Mean Time to Failures) hat sich auf 10 erhöht.,000 Stunden, was den Anforderungen an den 24-*7-Startbetrieb entspricht.
Was ist MTTF?
MTTF (Mean Time to Failure) misst die Zuverlässigkeit eines Teils. Es zeigt Ihnen, wie lange durchschnittlich ein Teil hält, bevor es kaputt geht und Sie es ersetzen müssen.Es sagt Ihnen über die Qualität der Teile, die Sie kaufenJe länger sie halten, desto mehr Wert bekommen Sie daraus.
