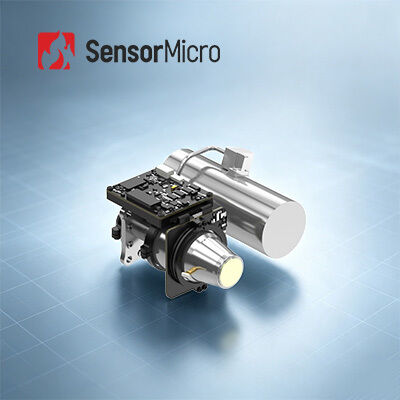

640x512 Auflösung 15µm Pixelgröße MWIR gekühltes Thermalmodul mit integrierter Dewar-Kühleinheit

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Thermal Module with Integrated Dewar Cooler Assembly
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS G615ME
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 / 15μm Bildrate 1~ 100Hz, einstellbar
NETD 16mK(F2); 18mK(F4) Spektralbereich 3,7 ~ 4,8 μm
Größe 110×105×60mm Gewicht ≤590g
Hervorheben

640x512 MWIR-Kühl-Wärmemodul

,

MCT MWIR Kühlthermomotiv

,

15um MWIR-Kameramodule
Hinterlass eine Nachricht
Produkt-Beschreibung
15 µm 640x512 MCT MWIR gekühltes Wärmemodul mit integrierter Dewar-Kühler-Baugruppe
Produktübersicht

Das gekühlte AD-Modul EYAS G615ME besteht aus einem 640x512/15 µm MWIR gekühlten Infrarotdetektor, der mit einer Analog-Digital (AD)-Platine integriert ist. Das Modul wandelt analoge Ausgangssignale von gekühlten Detektoren in digitale Videostreams um und liefert gleichzeitig die notwendige Ansteuerspannung und Steuertimingsignale.

Angetrieben von einem Hochleistungs-Linearkryokühler nach Stirling-Prinzip, arbeitet das Modul länger und stabiler, was es OEM-Kunden ermöglicht, Infrarotdetektoren schnell zu evaluieren und zu validieren, die Systemintegration zu optimieren und Entwicklungspipelines zu beschleunigen.

Hauptmerkmale
  • Analog-Digital-Wandlung, beschleunigte Entwicklung - Basierend auf 640×512 MWIR gekühlten Infrarotdetektoren mit integrierter AD-Schaltung für die Analog-Digital-Wandlung; kompaktes integriertes Design mit Abmessungen, die mit dem Detektor übereinstimmen; Mainstream-Auflösung für breitere Akzeptanz
  • Linearer Kryokühler für längere Lebensdauer - Ausgestattet mit dem Hochleistungs-Linearkryokühler nach Stirling-Prinzip LS723 für eine verlängerte Betriebsdauer; unterstützt kontinuierlichen 24/7-Betrieb
  • Hervorragende Leistung, einfache Integration - Einstellbare Bildrate von 1 bis 100 Hz zur Erfassung sich schnell bewegender Ziele; Camera Link-Schnittstelle gibt 16-Bit-Rohdaten mit serieller Port-Steuerung aus
Produktspezifikationen
Modell EYAS G615ME
Indikatoren Auflösung: 640×512
Pixelgröße: 15 µm
Spektrale Empfindlichkeit: 3,7 µm±0,2 µm～4,8 µm±0,2 µm
IR-Detektor NETD (23℃): 16 mK (F2), 18 mK (F4)
Arbeitsmodus Bildrate: 1~100 Hz, einstellbar
Arbeitsmodus: Schnappschuss
ITR/IWR-Integrationsmodi
Anti-Blooming
Fenstermodus
Elektrisch Standard-Außenschnittstelle: 60pin: 37201-SM060-032W1R01, 5pin: A1257WR-S-5P-LCP
Digitales Video: 16 Bit CameraLink (CameraLink Base Mode)
Externe Synchronisation: CC1: Externe Bildsynchronisation
Kommunikation: CameraLink UART (Standard) / RS232 (anpassbar), Baudrate: 9600 bps (Standard)
Stromversorgung: AD-Platine: 5V, Kryokühler: 24V
Stabile Leistung (23℃): ≤14W
Kühlzeit (23℃): ≤6min30s
Größe (mm) 110×105×60
Gewicht (g) ≤590
Betriebstemperatur -40℃~+71℃
Industrielle Anwendungen
  • Zerstörungsfreie Prüfung (ZfP)
  • Umweltüberwachung
  • Langstreckenüberwachung
  • Wissenschaftliche Forschung
Standardisierter Service
  • Vollständige Dokumentation: Produkthandbücher, Einrichtungsanleitungen und Auswahlreferenzen für die sofortige Implementierung
  • Entwicklungs- und Testunterstützung: Musterintegrierte Tests, Leistungsbewertung und Parameterverifizierungsdienste
  • Erweitertes Entwickler-Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für tiefe Integration
  • Ferntechnischer Support: 24/7-Support mit schneller Reaktion und zeitnaher Lösung kritischer Probleme
  • Garantie: Originalteile und strikte Prozesskonformität zur Wiederherstellung der optimalen Leistung
Häufig gestellte Fragen
Wofür wird ein Kryokühler verwendet?

Kryokühler sind Maschinen, die Sensoren extrem kalt halten, damit Wärmebilder auf Langzeitmissionen aufgenommen werden können. In vielen High-End-Anwendungen benötigen die Sensoren, die Bilder erfassen, extrem niedrige Temperaturen.

Was sind die Hauptfaktoren zur Messung der Qualität eines Kryokühlers?

Lange Akkulaufzeit und zuverlässiger Betrieb sind die Hauptfaktoren zur Messung der Qualität eines Kryokühlers. Der SensorMicro-Kryokühler hat einen weiten Betriebstemperaturbereich und eine ausgezeichnete Zuverlässigkeit. Seine MTTF (Mean Time to Failures) hat 10.000 Stunden erreicht, was den Anforderungen des 24*7-Bootbetriebs entspricht.

Was ist MTTF?

MTTF (Mean Time to Failure) misst die Zuverlässigkeit eines Teils. Es zeigt Ihnen, wie lange ein Teil im Durchschnitt hält, bevor es ausfällt und ersetzt werden muss. Im Grunde sagt es Ihnen etwas über die Qualität der Teile, die Sie kaufen. Je länger sie halten, desto mehr Wert erhalten Sie von ihnen.
