15μM 640x512 MCT MWIR kühlte thermisches Modul mit integrierter Dewar-kühlerer Versammlung ab

  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS615A
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Entschließung 640x512 / 15μm Cryocooler RS058
NETD ≤17mK Spektralbereich 3.7~4.8μm
Größe 147x58.5x71mm Gewicht ≤680g
Hervorheben

640 x 512 MWIR gekühltes Wärmemodul

,

MCT MWIR gekühltes Wärmemodul

,

15 uM MWIR Kameramodule
Hinterlass eine Nachricht
Produkt-Beschreibung

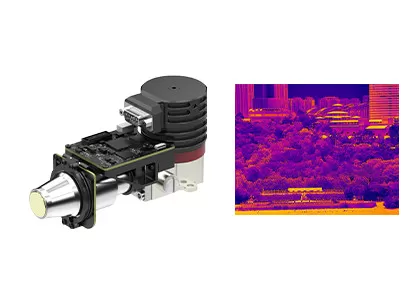

15 μm 640 x 512 MCT MWIR-gekühltes thermisches Modul mit integrierter Dewar-Kühlerbaugruppe

Produktbeschreibung



Gekühlte AD-Module der EYAS-Serie verfügen über eine Vorverstärkerfunktion, um das analoge Signal von gekühlten IR-Detektoren in einen digitalen Videostream umzuwandeln.Es ist mit verschiedenen Auflösungsformaten und verschiedenen Wellenbändern erhältlich.EYAS615A ist ein Mitglied der EYAS-Familie mit 640 x 512 / 15 μm MWIR-gekühltem Detektor und integriertem RS058-Kryokühler.



Mit dem gekühlten AD-Modul der EYAS-Serie ist es für OEM-Kunden einfach, schnelle Abnahmetests an GST-Infrarotdetektoren durchzuführen, eine schnelle Sekundärentwicklung zu starten und ihre Entwicklungszeit von Modulen und kompletten Produkten auf Basis gekühlter Infrarotdetektoren zu verkürzen.



Global Sensor Technology ist spezialisiert auf Design, Herstellung, Vertrieb und Marketing von Wärmebilddetektoren und Infrarotmodulen.Wir können unseren Kunden eine Vielzahl von Infrarot-Wärmebildlösungen anbieten, die die sekundäre Entwicklungszeit verkürzen und die Kosten für die Kunden erheblich senken.



Haupteigenschaften



- Detektorauflösung: 640x512 / 15μm

- Detektormaterial: MCT / HgCdTe

- Kryokühler: RS058

- Bildrate: 1 ~ 120 Hz einstellbar

- Größe: 147 × 58,5 × 71 mm

- Gewicht: ≤680g

- Einfach zu entwickeln und zu integrieren



Produktspezifikationen



Modell EYAS615A
Leistung des IR-Detektors
Auflösung 640 x 512
Pixelabstand 15 μm
Kryokühler RS058
Spektralbereich 3,7 μm ~ 4,8 μm MW
Abkühlzeit (25°C) ≤6min
Optimale NETD (20 °C) ≤17mK
Arbeitsmodus
Bildrate 1~120 Hz einstellbar
Arbeitsmodus Schnappschuss;ITR/IWR-Integrationsmodus;Windows-Modus;Anti-Blühen
Elektrische Spezifikation
Externe Standardschnittstelle QSH 60-polig
Digitales Video Cameralink: Ausgabe von 16-Bit-Rohdaten
Externe Synchronisierung CC1: INT/Frame externe Synchronisation;CC2: Externe MC-Synchronisierung
Kommunikation Serieller Cameralink-Port: TFG+/-, TC+/-;9600 bps
Energieversorgung 1-Kanal-Bildgebungspanel: 5 V
1-Kanal Kryokühler: 24V
Stabiler Stromverbrauch 7W
Abmessung (mm) 147 × 58,5 × 71
Gewicht ≤680g
Arbeitstemperatur -40 °C ~ +60 °C
Vibrationsgröße Vibration: Fahrzeugmontierter Hochgeschwindigkeitstransport von GJB
Schock: Halbsinuswelle, 40 g, 11 ms, 3 Achsen, 6 Richtungen, jeweils 3 Mal



Industrielle Anwendungen



Das Wärmebildmodul EYAS615A wird in vielen Bereichen eingesetzt, z. B. als Fernüberwachungssystem, Flugsichtverbesserungssystem, Multisensor-Nutzlast usw.



15μM 640x512 MCT MWIR kühlte thermisches Modul mit integrierter Dewar-kühlerer Versammlung ab 0



Unsere Infrarot-Detektorlinie



15μM 640x512 MCT MWIR kühlte thermisches Modul mit integrierter Dewar-kühlerer Versammlung ab 1

Häufig gestellte Fragen



1. Wofür wird ein Kryokühler verwendet?
Kryokühler sind Maschinen, die Sensoren extrem kalt halten, damit bei Langzeitmissionen Wärmebilder aufgenommen werden können.In vielen High-End-Anwendungen benötigen die Sensoren, die Bilder aufnehmen, extrem niedrige Temperaturen.



2. Was sind die Hauptfaktoren, um die Qualität von Kryokühlern zu messen?
Lange Batterielebensdauer und zuverlässiger Betrieb sind Hauptfaktoren, um die Qualität eines Kryokühlers zu messen.Der GSTiR-Kryokühler hat einen großen Betriebstemperaturbereich und eine hervorragende Zuverlässigkeit.Seine MTTF (Mean Time to Failures) hat 10.000 Stunden erreicht, was die Anforderungen für den 24*7-Boot-Betrieb erfüllt.



3. Was ist MTTF?
MTTF (Mean Time to Failure) misst die Zuverlässigkeit eines Teils.Es zeigt Ihnen, wie lange ein Teil im Durchschnitt hält, bevor es kaputt geht und Sie es ersetzen müssen.Auf einer grundlegenden Ebene sagt es Ihnen etwas über die Qualität der Teile, die Sie kaufen.Je länger sie halten, desto mehr Wert erhalten Sie von ihnen.
