640x512 Auflösung 15μm Pixelgröße Hohe Empfindlichkeit MWIR Kamera Kerngekühltes Wärmemodul

  • 640x512 Resolution 15μm Pixel Size High Sensitivity MWIR Camera Core Cooled Thermal Module
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC615MA
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Größe 142×58,5×80mm Gewicht ≤680g
Auflösung 640x512 / 15μm IR-Detektor NETD (23℃) 16mK(F2); 18mK(F4)
Spektralbereich 30,7 μm±0,2 μm·4,8 μm±0,2 μm Bildrate 50Hz/100Hz
Hervorheben

640x512 Kühl-Wärmemodul

,

15 μm gekühltes Wärmemodul
Hinterlass eine Nachricht
Produkt-Beschreibung
640x512 / 15µm MCT MWIR gekühltes Wärmemodul für Multi-Sensor-Nutzlast
Produktübersicht

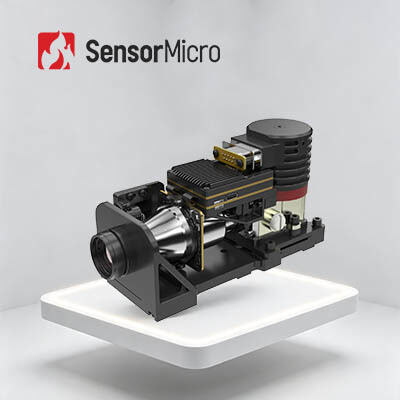

Das GAVIN GC615MA ist ein gekühltes thermisches Bildgebungsmodul für den mittleren Wellenbereich, das von SensorMicro entwickelt wurde. Es besteht aus einem 640x512 / 15µm HgCdTe MWIR IR-Detektor mit einem RS058 Tieftemperatur-Stirling-Kryokühler, integrierter Hardware-Elektronik und verschiedenen Bildverarbeitungsalgorithmen, um scharfe und klare Wärmebilder zu erzeugen.

Es verfügt über integrierte fortschrittliche KI-Bildalgorithmen, die eine vollständige Palette von Spezifikationen mit ausgezeichneter Konsistenz und Stabilität bieten. Das Produkt unterstützt eine groß angelegte, zuverlässige Lieferung und erfüllt vollständig die Anforderungen verschiedener industrieller Anwendungen. Selbst bei völliger Dunkelheit oder widrigen Wetterbedingungen liefert der Kamerakern klare Wärmebilder und eine genaue Erkennung sowohl von entfernten Bedrohungen als auch von Nahbereichsdetails. Ideal für Sicherheits-, Überwachungs- und Beobachtungsszenarien bietet der GAVIN GC615MA Infrarot-Kamerakern zuverlässige technologische Unterstützung in verschiedenen Umgebungen.

Hauptmerkmale
  • Mainstream FPA, breite Kompatibilität - Entwickelt auf Basis eines 640×512/15µm MWIR gekühlten Infrarotdetektors, der eine stabile Bildqualität gewährleistet. Integrierte Bildalgorithmen der nächsten Generation, einschließlich DRC, 2D/3D-Rauschunterdrückung und EE (Kantenschärfung) für klarere Bilder.
  • Hohe Zuverlässigkeit, hohe Empfindlichkeit - Gekühlter Infrarotbereich mittlerer Wellenlänge gewährleistet hervorragende Vielseitigkeit und Konsistenz. Hohe thermische Empfindlichkeit mit NETD bis zu 16 mK.
  • Einfache Integration, flexible Konfiguration - Cameralink Videoschnittstelle mit RAW/YUV Bilddatenausgabe. Mehrere optische Konfigurationen mit kontinuierlichem Zoom verfügbar.
Produktspezifikationen
Modell GAVIN GC615MA
Indikatoren
Auflösung 640×512
Pixelgröße 15µm
Spektrale Antwort 3,7µm±0,2µm～4,8µm±0,2µm
IR-Detektor NETD(23℃) 16mK(F2)
18mK(F4)
Bildverarbeitung
Bildrate 50Hz/100Hz
Digitaler Zoom 1× bis 8× kontinuierlicher Digitalzoom
Bildrichtung Horizontal/Vertikal/Diagonal spiegeln
Bildalgorithmus DRC, 2D/3D Bildrauschunterdrückung, EE
Elektrisch
Analoges Video PAL/NTSC
Digitales Video Standard: DVP/LVDS/USB2.0@50Hz
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-Mode-Glasfaser/Multi-Mode-Glasfaser
Externe Synchronisation Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 24V±4V
Stabile Leistungsaufnahme(23℃) ≤10W
Kühlzeit(23℃) ≤8min
Größe(mm) 142×58,5×80
Gewicht(g) ≤680
Betriebstemperatur -40℃~+71℃
Optische Linse
Objektivoptionen Festbrennweite: 25mm/F2
Kontinuierlicher Zoom: 30~240mm/F4, 15~300mm/F4, 45~450mm/F4, 35~690mm/F4, 32~730mm/F4
Industrielle Anwendungen

Das GAVIN GC615MA thermische Infrarot-Kameramodul wird in vielen Bereichen wie ZfP, Umweltüberwachung, Langstreckenüberwachung, wissenschaftliche Forschung usw. eingesetzt.

Standardisierter Service
  • Vollständige Dokumentation: Produktmanuals, Einrichtungsanleitungen und Auswahlreferenzen. Beginnen Sie ohne Rätselraten.
  • Entwicklungs- und Testunterstützung: Einfache integrierte Testung von Mustern, Leistungsbewertung und Parameterverifizierung.
  • Fortschrittliches Entwickler-Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für tiefe Integration.
  • Ferntechnischer Support: 24/7-Support – schnelle Reaktion und zeitnahe Lösung kritischer Probleme.
  • Garantie: Originalteile und strikte Prozesskonformität zur Wiederherstellung der optimalen Leistung.
Häufig gestellte Fragen
Was sind die Vorteile von gekühlten Infrarotdetektoren?
Der gekühlte Infrarot-Brennflächen-Detektor arbeitet bei niedriger Temperatur, die von einem Detektor-Dewar-Kühler (DDC) bereitgestellt wird. Er hat eine hohe Empfindlichkeit und kann subtilere Temperaturunterschiede als ungekühlte Infrarotdetektoren unterscheiden. Er kann Objekte in sehr großer Entfernung, mehr als zehn Kilometer, erkennen, identifizieren und klassifizieren. Die Struktur eines gekühlten Detektors ist sehr komplex, was zu relativ hohen Kosten im Vergleich zu ungekühlten Detektoren führt.
Wie funktioniert die Infrarot-Wärmebildgebung?
Das Infrarot-Wärmebildgebungssystem ist eine passive, berührungslose Erkennungs- und Identifikationstechnologie für Infrarotstrahlung. Es fokussiert die Infrarotstrahlung der Szene durch das Infrarot-Optiksystem, das Infrarotstrahlung durchlassen kann, auf den Infrarot-Brennflächen-Array-Detektor. Der thermische Detektor wandelt das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um und bildet dann durch Verstärkung und Videoverarbeitung das für das bloße Auge sichtbare Infrarotbild.
Wofür wird ein Kryokühler verwendet?
Kryokühler sind Maschinen, die Sensoren extrem kalt halten, damit Wärmebilder auf Langzeitmissionen aufgenommen werden können. In vielen High-End-Anwendungen benötigen die Sensoren, die Bilder erfassen, extrem niedrige Temperaturen.
Was sind die Hauptfaktoren zur Messung der Qualität eines Kryokühlers?
Lange Akkulaufzeit und zuverlässiger Betrieb sind Hauptfaktoren zur Messung der Qualität eines Kryokühlers. Der SensorMicro-Kryokühler hat einen weiten Betriebstemperaturbereich und eine ausgezeichnete Zuverlässigkeit. Seine MTTF (Mean Time to Failures) hat 10.000 Stunden erreicht, was den Anforderungen des 24*7-Bootbetriebs entspricht.
Was ist MTTF?
MTTF (Mean Time to Failure) misst die Zuverlässigkeit eines Teils. Es zeigt Ihnen, wie lange ein Teil im Durchschnitt hält, bevor es ausfällt und ersetzt werden muss. Im Grunde gibt es Ihnen Auskunft über die Qualität der Teile, die Sie kaufen. Je länger sie halten, desto mehr Wert erhalten Sie von ihnen.
