640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload

  • 640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN615B
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Größe 125 x 92 x 67 mm Gewicht ≤650g
Auflösung 640 x 512 / 15 μm NETD ≤ 20 mk
Spektralbereich 3,7 ~ 4,8 μm MW Bildrate 50Hz/100Hz
Hervorheben

640x512 Kühl-Wärmemodul

,

15 μm gekühltes Wärmemodul
Hinterlass eine Nachricht
Produkt-Beschreibung

640x512 / 15μm MCT MWIR Kühlthermomo- Nutzlast mit mehreren Sensoren

Beschreibung des Produkts


GAVIN615B ist ein von SensorMicro entwickeltes Kühlmodul zur Wärmebildgebung mit mittlerer Welle. Es besteht aus einem 640x512 / 15μm HgCdTe MWIR IR-Detektor mit RS046 Kryocooler,Hardware-Elektronik und verschiedene Bildverarbeitungsalgorithmen sind bereits eingebettet, um scharfe und klare Wärmebilder zu präsentieren.


Der GAVIN615B ist mit RS046-Kryokühlgerät konfiguriert und ist sehr kompakt, 125x92x67 mm groß und wiegt weniger als 650 g. Sein stabiler Stromverbrauch beträgt nur 12w.Mit industriell standardisierter Kamera-Schnittstelle, können Infrarotkameras oder Systemintegratoren ihre eigene komplette Kamera einfach auf der Grundlage des Wärmebildmoduls GAVIN615B entwerfen oder integrieren.


Hauptmerkmale


- Hohe Empfindlichkeit, NETD≤20mK

- Langstreckenerkennung.

- Einstellbare Bildrate

- Einfache Integration in das System


Produktspezifikationen


Modell GAVIN615B
Leistung des IR-Detektors
Entschließung 640x512
Pixel Pitch 15 μm
Kryo-Kühler Einheitliche Datenbank
Spektralbereich 30,7 μm·4,8 μm MW
Abkühlzeit (20°C) ≤ 7 Minuten
NETD (20°C) ≤ 20mK
Bildverarbeitung
Bildrate 50 Hz/100 Hz
Dämpfungsmodus Linear/Histogramm/gemischt
Digitales Vergrößern ×1/×2/×4
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus NUC/AGC/IDE
Elektrische Spezifikation
Standard-Außenschnittstelle J30JZ 25pins
Analogvideo - Das ist nicht wahr.
Digitales Video 16bit RAW/YUV: 16bit DVP/Cameralink Ausgang
Synchronisierung Bild synchronisiert: RS422
Kommunikation RS422, 115200 Bps
Stromversorgung 20 ~ 28VDC
Stabiler Stromverbrauch 12 W
Abmessungen (mm) 125 × 92 × 67
Gewicht ≤ 650 g
Betriebstemperatur -40 °C ~ +60 °C
Schwingungsgröße Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr
Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 Mal je
Optische Linsen
Optionale Linse Kontinuierliche Vergrößerung
60 bis 240 mm/F4
15 bis 300 mm/F4
21 ~ 420 mm/F4
35 ~ 690 mm/F4


Industrieanwendungen


Das thermische Infrarot-Kamera-Modul GAVIN615B wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor-Nutzlast usw. weit verbreitet.

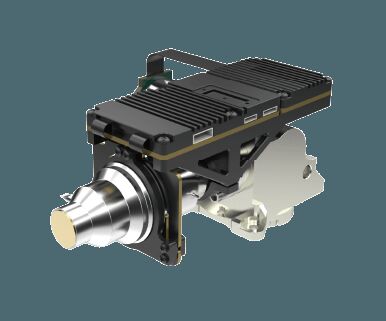

640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload 0


Standardisierter Dienst


Vollständige Dokumentation: Produkthandbücher, Einrichtungshandbücher und Auswahlreferenzen.

Entwicklung und Testhilfe: Einfache Integration von Proben, Leistungsbewertung und Parameterverifizierung.

Advanced Developer Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.

Ferntechnischer Support: 24/7-Support schnelle Reaktion und rechtzeitige Lösung kritischer Probleme.

Garantie: Originalteile und strenge Einhaltung der Verfahren zur Wiederherstellung optimaler Leistung.


Häufig gestellte Fragen


1Was sind die Vorteile gekühlter Infrarotdetektoren?

Der abgekühlte Infrarot-Fokusablaufmelder arbeitet bei einer niedrigen Temperatur, die durch einen Detektor-Dewar-Kühler (ddc) bereitgestellt wird.Es hat eine hohe Empfindlichkeit und kann subtilere Temperaturunterschiede als ungekühlte Infrarotdetektoren unterscheidenEs kann Objekte in sehr großer Entfernung von mehr als zehn Kilometern entfernt erkennen, identifizieren und erkennen.Die Struktur des gekühlten Detektors ist sehr komplex, was zu einem relativ hohen Preis als ungekühlter Detektor führt.


2Wie funktioniert Infrarot-Wärmebildgebung?
Das Infrarot-Wärmebildsystem ist eine passive berührungslose Erkennung und Identifizierung der Infrarot-Technologie.Es konzentriert die Infrarotstrahlung der Szene auf die Brennfläche Array Infrarotdetektor durch Infrarot-optisches System, das durch Infrarotstrahlung passieren kannDer Wärmedetektor wandelt das Strahlungssignal unterschiedlicher Intensität in ein entsprechendes elektrisches Signal um und erzeugt dann durch Verstärkung und Videoverarbeitungbildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.


3- Wofür wird ein Kryokühler verwendet?

Kryo-Kühler sind Maschinen, die Sensoren extrem kalt halten, so dass thermische Bilder bei langfristigen Missionen aufgenommen werden können.Die Sensoren, die Bilder erfassen, benötigen extrem niedrige Temperaturen..


4. Was sind die wichtigsten Faktoren zur Messung der Qualität von Cryocooler?

Eine lange Akkulaufzeit und ein zuverlässiger Betrieb sind die wichtigsten Faktoren, um die Qualität eines Kryokühlers zu messen.Die MTTF (Mean Time to Failures) hat sich auf 10 erhöht.,000 Stunden, was den Anforderungen an den 24-*7-Startbetrieb entspricht.


5Was ist MTTF?

MTTF (Mean Time to Failure) misst die Zuverlässigkeit eines Teils. Es zeigt Ihnen, wie lange durchschnittlich ein Teil hält, bevor es kaputt geht und Sie es ersetzen müssen.Es zeigt Ihnen die Qualität der Teile, die Sie kaufen.Je länger sie halten, desto mehr Wert erhalten Sie.
