Schnelle Integration des gekühlten MCT MWIR-Wärmemoduls in Drohnen 640 x 512 15 μM

  • Fast Integration MCT MWIR Cooled Thermal Module Into Drones 640x512 15μM
Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN615B
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Entschließung 640x512 / 15μm NETD ≤20mK
Spektralbereich 3.7~4.8μm MW Feldrate 50Hz/100Hz
Größe 125x92x67mm Gewicht ≤650g
Hervorheben

Schnelle Integration MWIR-Wärmemodul

,

gekühltes MCT-Wärmemodul

,

15 uM MWIR-gekühlte Kameramodule
Hinterlass eine Nachricht
Produkt-Beschreibung

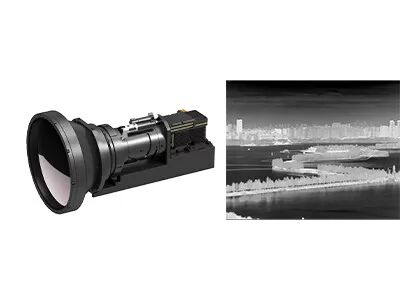

Schnelle Integration von 640 x 512 / 15 μM MCT MWIR-gekühltem Wärmemodul in Drohnen

Produktbeschreibung



GAVIN615B ist ein gekühltes Mittelwellen-Wärmebildmodul, das von Global Sensor Technology (GST) entwickelt wurde.Es besteht aus einem 640 x 512 / 15 µm HgCdTe MWIR IR-Detektor mit RS046-Kryokühler, Hardwareelektronik und verschiedenen Bildverarbeitungsalgorithmen, die ebenfalls bereits eingebettet sind, um scharfe und klare Wärmebilder zu präsentieren.



Mit RS046-Kryokühler konfiguriert, ist der GAVIN615B sehr kompakt, misst 125 x 92 x 67 mm und wiegt weniger als 650 g.Der stabile Stromverbrauch beträgt nur 12 W.Mit der Cameralink-Schnittstelle nach Industriestandard können Wärmebildkameras oder Systemintegratoren ihre eigene komplette Kamera basierend auf dem Wärmebildmodul GAVIN615B einfach entwerfen oder integrieren.



Es bietet Kunden verschiedene stufenlose Zoomobjektive zur Auswahl: 60~240 mm/F4;15~300mm/F4;21~420 mm/F4;35~690 mm/F4, geeignet für Fernüberwachungsanwendungen.

Haupteigenschaften



- Hohe Empfindlichkeit, NETD ≤ 20 mK

- Langstreckenerkennung

- Einstellbare Bildrate

- Einfache Integration in das System



Produktspezifikationen



Modell GAVIN615B
Leistung des IR-Detektors
Auflösung 640 x 512
Pixelabstand 15 μm
Kryokühler RS046
Spektralbereich 3,7 μm ~ 4,8 μm MW
Abkühlzeit (20°C) ≤7min
NETT (20°C) ≤20mK
Bildverarbeitung
Bildrate 50Hz/100Hz
Dimmmodus Linear/Histogramm/Gemischt
Digitaler Zoom ×1/×2/×4
Bildrichtung Horizontal/vertikal/diagonal spiegeln
Bildalgorithmus NUC/AGC/IDE
Elektrische Spezifikation
Externe Standardschnittstelle J30JZ 25-polig
Analoges Video KUMPEL
Digitales Video 16bit RAW/YUV: 16bit DVP/Cameralink-Ausgang
Externe Synchronisierung Frame External Sync: RS422-Pegel
Kommunikation RS422, 115200 bps
Energieversorgung 20~28VDC
Stabiler Stromverbrauch 12W
Abmessung (mm) 125×92×67
Gewicht ≤650g
Betriebs-Temperatur -40 °C ~ +60 °C
Vibrationsgröße Vibration: Fahrzeugmontierter Hochgeschwindigkeitstransport von GJB
Schock: Halbsinuswelle, 40 g, 11 ms, 3 Achsen, 6 Richtungen, jeweils 3 Mal
Optische Linse
Optionales Objektiv Kontinuierlicher Zoom
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Industrielle Anwendungen



Das Wärmebild-Infrarotkameramodul GAVIN615B wird in vielen Bereichen eingesetzt, z. B. als Fernüberwachungssystem, Flugsichtverbesserungssystem, Multisensor-Nutzlast usw.



Schnelle Integration des gekühlten MCT MWIR-Wärmemoduls in Drohnen 640 x 512 15 μM 0



Über GST Infrarot



Schnelle Integration des gekühlten MCT MWIR-Wärmemoduls in Drohnen 640 x 512 15 μM 1

Häufig gestellte Fragen



1. Wofür wird ein Kryokühler verwendet?
Kryokühler sind Maschinen, die Sensoren extrem kalt halten, damit bei Langzeitmissionen Wärmebilder aufgenommen werden können.In vielen High-End-Anwendungen benötigen die Sensoren, die Bilder aufnehmen, extrem niedrige Temperaturen.



2. Was sind die Hauptfaktoren, um die Qualität von Kryokühlern zu messen?
Lange Batterielebensdauer und zuverlässiger Betrieb sind Hauptfaktoren, um die Qualität eines Kryokühlers zu messen.Der GSTiR-Kryokühler hat einen großen Betriebstemperaturbereich und eine hervorragende Zuverlässigkeit.Seine MTTF (Mean Time to Failures) hat 10.000 Stunden erreicht, was die Anforderungen für den 24*7-Boot-Betrieb erfüllt.



3. Was ist thermische Empfindlichkeit?

Die thermische Empfindlichkeit, auch NETD (Noise Equivalent Temperature Difference) genannt, ist ein Schlüsselparameter für die Bewertung von Mittelwellen- (MWIR) und Langwellen- (LWIR) Wärmebildkameras.Sie steht in direktem Zusammenhang mit der von der Wärmebildkamera gemessenen Klarheit.Es ist ein numerischer Wert, der das Signal-Rausch-Verhältnis der Temperaturdifferenz darstellt und in Millikelvin (mK) gemessen wird.Je kleiner der thermische Empfindlichkeitswert, desto höher die Empfindlichkeit und desto klarer das Bild.
