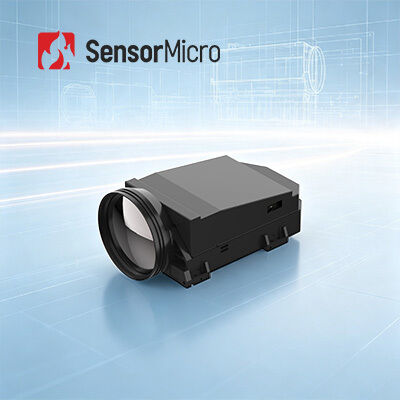

Fast Integration Kühl HD MWIR Thermal Imaging Modul mit 1280×1024 Auflösung 18mK NETD und 50Hz Bildrate

  • Fast Integration Cooled HD MWIR Thermal Imaging Module with 1280×1024 Resolution 18mK NETD and 50Hz Frame Rate
  • Fast Integration Cooled HD MWIR Thermal Imaging Module with 1280×1024 Resolution 18mK NETD and 50Hz Frame Rate
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC1212MA
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280 × 1024/12 μm IR-Detektor NETD (23℃) 18 mK (F2/F4)
Spektralbereich 3,7–4,8 μm MW Bildrate 50Hz
Größe 149×58,5×80mm Gewicht ≤680g
Hervorheben

MWIR-Wärmemodul mit schneller Integration

,

MCT-gekühlte Wärmemodule

,

15um MWIR-gekühlte Kameramodule
Hinterlass eine Nachricht
Produkt-Beschreibung
Schnelles Integrationsmodul für gekühlte HD MWIR-Wärmebildtechnik 1280×1024/12 µm
Produktübersicht

Der GAVIN GC1212MA HD MWIR gekühlte Infrarot-Kamerakern verfügt über einen selbstentwickelten gekühlten MWIR-Detektor mit 1280×1024/12 µm. Mit der vierfachen Pixelanzahl herkömmlicher 640×512-Detektoren im gleichen aktiven Bildbereich unterstützt er ein erweitertes Sichtfeld und erfasst reichhaltigere Bilddetails. Integriert mit umfassenden Bildverarbeitungsalgorithmen liefert dieses Wärmebildkamera-Modul gebrauchsfertige hochauflösende Wärmebilder, was es ideal für die wetterunabhängige Zielerkennung unter verschiedenen Sichtbedingungen und in anspruchsvollen rauen Umgebungen macht.

Die GAVIN GC1212MA HD MWIR gekühlte Infrarotkamera bietet verschiedene Optionen für kontinuierliche Zoomobjektive, einschließlich Festbrennweitenobjektive: 19 mm/F2 und kontinuierliche Zoomobjektive: 60~360 mm/F4, 37,5~750 mm/F4, 100~1000 mm/F4.

Hauptmerkmale
  • Megapixel-Auflösung, außergewöhnliche Bildqualität - Angetrieben von einem 1280×1024/12 µm gekühlten Infrarotdetektor im mittleren Wellenbereich für scharfe, detaillierte Wärmebilder. Integriert fortschrittliche Bildverarbeitungsalgorithmen, einschließlich DRC, 2D/3D-Rauschunterdrückung und Kantenschärfung (EE) für überlegene Klarheit.
  • Hohe Zuverlässigkeit, überlegene Empfindlichkeit - Gekühlte Wärmebildtechnik im mittleren Wellenbereich gewährleistet hervorragende Anpassungsfähigkeit und Konsistenz über verschiedene Anwendungen hinweg. Hervorragende thermische Empfindlichkeit mit einer NETD von nur 18 mK.
  • Einfache Integration, flexible Konfiguration - Unterstützt die CameraLink-Schnittstelle mit RAW/YUV-Bilddatenausgabe. Mehrere kontinuierliche optische Zoomkonfigurationen für unterschiedliche Anforderungen verfügbar.
Produktspezifikationen
Modell GAVIN GC1212MA
Indikatoren
Auflösung 1280×1024
Pixelgröße 12 µm
Kühlaggregat RS058
Spektrale Antwort 3,7 µm±0,2 µm～4,8 µm±0,2 µm
IR-Detektor NETD (23℃) 18 mK (F2/F4)
Bildverarbeitung
Bildrate 50 Hz
Dimmmodus Linear/Histogramm/Gemischt
Digitaler Zoom 1× bis 8× kontinuierlicher digitaler Zoom
Bildrichtung Horizontal/Vertikal/Diagonal spiegeln
Bildalgorithmus DRC, 2D/3D-Bildrauschunterdrückung, EE
Elektrisch
Standard-Außenschnittstelle J30JZ 25-polige HDMI-dedizierte Ausgangsschnittstelle
Analoges Video PAL/NTSC
Digitales Video Standard: DVP
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-Mode-Glasfaser/Multi-Mode-Glasfaser
Externe Synchronisation Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 24 V±4 V
Stetiger Stromverbrauch (23℃) ≤11W
Kühlzeit (23℃) ≤8 min
Größe (mm) 149×58,5×80
Gewicht (g) ≤680
Betriebstemperatur -40℃~+71℃
Vibration Vibration: Hochgeschwindigkeits-Transportintensität; Stoß: Halbsinuswelle, 40 g/11 ms, 3 Achsen, 6 Richtungen, 3 Mal/Richtung
Optisches Objektiv
Objektivoptionen Festbrennweite: 19 mm/F2
Kontinuierlicher Zoom: 60~360 mm/F4, 37,5~750 mm/F4, 100~1000 mm/F4
Industrielle Anwendungen

Das GAVIN GC1212MA Wärmebildkamera-Modul wird in vielen Bereichen wie ZfP, Umweltüberwachung, Langstreckenüberwachung, wissenschaftliche Forschung und mehr eingesetzt.

Über SensorMicro

SensorMicro ist ein weltweit führender Hersteller und Dienstleister für Infrarotdetektoren, der Kunden weltweit Hochleistungs-ungekühlte und gekühlte Wärmebilddetektoren sowie professionelle Anwendungsexpertise liefert.

Wir bieten fortschrittliche Infrarotdetektoren, Kamerakerne und Module mit vielseitigen Formaten und Wellenlängen. Unsere Produkte sind auf Klarheit, Empfindlichkeit und Effizienz ausgelegt und lassen sich nahtlos in verschiedene Systeme integrieren – und ermöglichen so Imaging- und Sensoranwendungen der nächsten Generation in verschiedenen Branchen.

SensorMicro-Detektoren werden häufig in der Thermografie, Sicherheit und Überwachung, persönlichen Vision, Automobilindustrie und Verbraucher-Infrarotprodukten eingesetzt. Unsere Produktionskapazität ermöglicht es uns, die wachsende Nachfrage aus allen bestehenden und aufstrebenden Märkten zu bedienen.

Häufig gestellte Fragen
Wofür wird ein Kühlaggregat verwendet?
Kühlaggregate sind Maschinen, die Sensoren extrem kalt halten, damit Wärmebilder auf Langzeitmissionen aufgenommen werden können. In vielen High-End-Anwendungen benötigen die Sensoren, die Bilder erfassen, extrem niedrige Temperaturen.
Was sind die Hauptfaktoren zur Messung der Qualität eines Kühlaggregats?
Lange Akkulaufzeit und zuverlässiger Betrieb sind die Hauptfaktoren zur Messung der Qualität eines Kühlaggregats. Das SensorMicro-Kühlaggregat verfügt über einen weiten Betriebstemperaturbereich und eine ausgezeichnete Zuverlässigkeit. Seine MTTF (Mean Time to Failures) hat 10.000 Stunden erreicht, was den Anforderungen des 24/7-Betriebs entspricht.
Was ist thermische Empfindlichkeit?
Thermische Empfindlichkeit, auch NETD (Noise Equivalent Temperature Difference) genannt, ist ein Schlüsselparameter zur Bewertung von Wärmebildkameras im mittleren (MWIR) und langen (LWIR) Wellenbereich. Sie steht in direktem Zusammenhang mit der Klarheit, die vom Wärmebildgerät gemessen wird. Es ist ein numerischer Wert, der das Signal-Rausch-Verhältnis der Temperaturdifferenz darstellt und in Millikelvin (mK) gemessen wird. Je kleiner der Wert der thermischen Empfindlichkeit, desto höher die Empfindlichkeit und desto klarer das Bild.
