Infrarotdetektor MCT MWIR kühlte thermisches Modul 640x512 15μM ab
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Spektralbereich | 3.7~4.8μm MW | Feldrate | 50Hz/100Hz |
Größe | 125x92x67mm | Gewicht | ≤650g |
Markieren | Detektor kühlte thermisches Modul 640x512 ab,MWIR kühlte thermisches Modul 15μM ab,MCT-Infrarotkamera-Module |

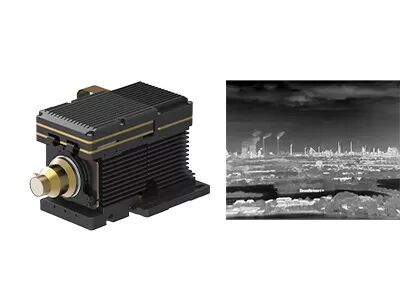

Abgekühltes thermisches Modul mit Infrarotdetektor 640x512/15μm MCT MWIR
GAVIN615B ist ein abgekühltes mittleres Wellenwärmebildgebungsmodul, das durch globale Sensortechnik (GST) entwickelt wird. Es besteht aus einem Detektor 640x512/15µm HgCdTe MWIR IR mit cryocooler RS046, werden Hardware-Elektronik und verschiedene Bildverarbeitungsalgorithmen auch bereits eingebettet, um die scharfen und klaren Wärmebilder darzustellen. Sie ist für Spektralbereich von 3.7μm~4.8μm MW effektiv.
Konfiguriert mit cryocooler RS046, ist das GAVIN615B an Größe sehr kompakt, misst 125x92x67mm im Maß und wiegt kleiner als 650g im Gewicht. Es ist stabile Leistungsaufnahme ist so niedrig wie 12w. Mit Industriestandard cameralink Schnittstelle können Infrarotkamera oder Systemintegrierer ihre eigene komplette Kamera entwerfen oder integrieren, die leicht auf dem GAVIN615B-Wärmebildgebungsmodul basiert.
- Hohe Empfindlichkeit, NETD≤20mK
- Lange Strecken-Entdeckung
- Justierbare Rahmen-Rate
- Einfache Integration in das System
Modell | GAVIN615B |
Ir-Detektor-Leistung | |
Entschließung | 640x512 |
Pixel-Neigung | 15μm |
Cryocooler | RS046 |
Spektralbereich | 3.7μm~4.8μm MW |
Kühlzeit (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Bildverarbeitung | |
Rahmen-Rate | 50Hz/100Hz |
Verdunkelung des Modus | Linear/Histogramm/gemischt |
Digital-lautes Summen | ×1/×2/×4 |
Bild-Richtung | Horizontal/vertikal/diagonal leichter Schlag |
Bild-Algorithmus | NUC/AGC/IDE |
Elektrische Spezifikation | |
Externe Standardschnittstelle | J30JZ 25pin |
Analoges Video | Kamerad |
Digital-Video | 16bit RAW/YUV: 16bit DVP/Cameralink gab aus |
Externe Synchronisierung | Rahmen-externe Synchronisierung: Niveau RS422 |
Kommunikation | RS422, 115200bps |
Stromversorgung | 20~28VDC |
Stabile Leistungsaufnahme | 12W |
Maß (Millimeter) | 125×92×67 |
Gewicht | ≤650g |
Operations-Temperatur | -40°C | +60°C |
Erschütterungs-Größe | Erschütterung: GJB Fahrzeug-brachte Hochgeschwindigkeitstransport an Schock: Halb-Sinus Welle, 40g 11 Frau, 3 Richtung der Achsen-6 je 3mal |
Optische Linse | |
Optionale Linse | Ununterbrochenes lautes Summen 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Das GAVIN615B-thermische Infrarotkameramodul ist viele Bereiche wie Fernüberwachungsanlage, Flug-Visions-Verbesserungs-System, Multi-Sensor Nutzlast etc. weitverbreitet.
1. Für was wird ein cryocooler benutzt?
Cryocoolers sind Maschinen, die Sensoren extrem kalt halten, damit Wärmebilder auf langfristigen Dienstreisen genommen werden können. In vielen Spitzenanwendungen die Sensoren, die Bilder gefangennehmen, extrem zu erfordern - niedrige Temperaturen.
2. Was sind die Hauptfaktoren, zum der Qualität von Cryocooler zu messen?
Lange Batteriedauer und zuverlässige Operation sind die Hauptfaktoren, zum der Qualität eines cryocooler zu messen. GSTiR-cryocooler hat einen breiten Betriebstemperaturbereich und eine ausgezeichnete Zuverlässigkeit. Sein MTTF (die mittlere Zeit zu den Ausfällen) hat zu 10.000 Stunden erreicht, der Operationsbedingungen des Stiefels 24*7 erfüllt.
3. Was ist MTTF?
MTTF (die mittlere Zeit zum Ausfall) misst die Zuverlässigkeit eines Teils. Er zeigt Ihnen, wie lang im Durchschnitt ein Teil dauert, bevor es bricht und Sie es ersetzen müssen. Auf einem grundlegenden Niveau erklärt er Ihnen über die Qualität der Teile, die Sie kaufen. Länger sie dauern, mehr der Wert, den Sie von ihnen erhalten.
4. Was sind die Anwendungen der Wärmebildgebung?
Temperaturmessung und Allwetter- Darstellung sind zwei Grundfunktionen der Infrarotwärmebildgebungstechnologie. Die Produkte entwickelt basiert auf diesen zwei Technologien sind in der Sicherheit u. in der Überwachung, IN UAV-Nutzlasten, in der industriellen Inspektion, in der feuerbekämpfenden, vorbestimmten Wartung, in ADAS, in der epidemischen Verhinderung, in AIoT etc. weitverbreitet.
