Kühltemperaturmodul mit Auflösung 640x512 und 15 μm Pixelgröße MWIR-Infrarotdetektor mit RS046-Kryokühler

  • Cooled Thermal Module with 640x512 Resolution and 15μm Pixel Size MWIR Infrared Detector Featuring RS046 Cryocooler
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC615MB
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 / 15μm IR-Detektor NETD (23℃) 20mK(F4); 25 mK (F5,5)
Spektralbereich 3,7–4,8 μm MW Bildrate 50Hz/100Hz
Größe 120×84×60mm Gewicht ≤ 440 g
Hervorheben

Detektor kühlte thermisches Modul 640x512 ab

,

MWIR kühlte thermisches Modul 15μM ab

,

MCT-Infrarotkamera-Module
Hinterlass eine Nachricht
Produkt-Beschreibung
Kühltemperaturmodul mit 640x512 / 15μm MWIR-Infrarotdetektor
Produktübersicht

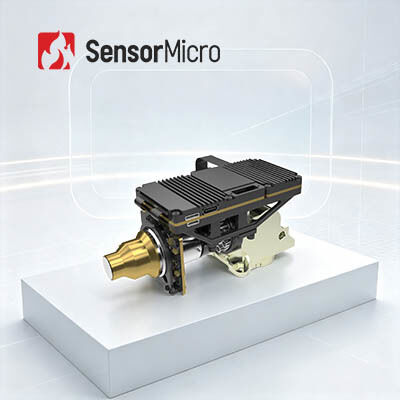

Das GAVIN GC615MB ist ein von SensorMicro entwickeltes Kühlmodul zur Wärmebildgebung. Es integriert einen 640x512/15μm MWIR Infrarotdetektor mit RS046 Kryocooler, Hardware-Elektronikund fortschrittliche Bildverarbeitungsalgorithmen, um scharfeWirksamer Spektralbereich: 3,7 μm/4,8 μm MW.

Der GAVIN GC615MB ist mit RS046-Kryokühlgerät konfiguriert und verfügt über ein kompaktes Design mit 120×84×60 mm und einem Gewicht von weniger als 440 g.Mit einem stabilen Stromverbrauch von nur 10 Watt und einer Industrie-Standard-CameraLink-Schnittstelle, Infrarotkamera und Systemintegratoren können ganz einfach komplette Kameralösungen entwerfen.

Hauptmerkmale
  • Mainstream FPA, breite Kompatibilität:Mit 640×512/15μm mittelläuflich gekühltem Infrarotdetektor für detaillierte Wärmebildgebung mit integrierter DRC, 2D/3D-Rauschminderung und Randverbesserungsalgorithmen
  • Hohe Zuverlässigkeit, höhere Empfindlichkeit:MWIR-gekühlte Wärmebildtechnologie gewährleistet eine hervorragende Anpassungsfähigkeit und Konsistenz bei hervorragender thermischer Empfindlichkeit (NETD ≤ 20mK)
  • Einfach zu integrieren, flexible Konfiguration:Unterstützt die CameraLink-Schnittstelle mit RAW/YUV-Bilddaten-Ausgabe und mehreren optischen Konfigurationen mit kontinuierlichem Zoom
Produktspezifikationen
Modell GAVIN GC615MB
Indikatoren
Entschließung 640 × 512
Pixelgröße 15 μm
Kryo-Kühler Einheitliche Datenbank
Spektralreaktion 30,7 μm±0,2 μm·4,8 μm±0,2 μm
IR-Detektor NETD ((23°C) 20mK ((F4)
25mK ((F5.5)
Bildverarbeitung
Bildrate 50 Hz/100 Hz
Dämpfungsmodus Linear/Histogramm/gemischt
Digitales Vergrößern 1 × bis 8 × kontinuierlicher digitaler Zoom
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus DRC, 2D/3D Bildlärmreduzierung, EE
Elektrotechnik
Standard-Außenschnittstelle J30JZ25 25 PIN
Analogvideo PAL/NTSC
Digitales Video Standard: DVP/LVDS/USB2.0@50Hz
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Ein-Modus-Optische Faser/Multi-Mode-Optische Faser
Synchronisierung Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 24 V±4 V
Stetiger Stromverbrauch ((23°C) ≤ 10 W
Kühlzeit ((23°C) ≤8min
Größe ((mm) 120 mal 84 mal 60
Gewicht ((g) ≤440
Betriebstemperatur -40°C bis +71°C
Vibrationen Vibration: Hochgeschwindigkeitstransportintensität; Aufprall: Halb sinus Welle, 40g/11ms, 3 Achsen, 6 Richtungen, 3 Mal/Richtung
Optische Linsen
Optionen für Objektive Festfokus: 25 mm/F2
Kontinuierliche Vergrößerung: 15~300mm/F4 23~450mm/F4
Industrieanwendungen

Das thermische Infrarotkameramodul GAVIN GC615MB wird in NDT, Umweltüberwachung, Langstreckenüberwachung, wissenschaftlicher Forschung und verwandten Bereichen weit verbreitet.

Unsere Produktlinie
  • Hohe Empfindlichkeit und hervorragende Leistung
  • Weltweit führende Technologie in der Infrarotindustrie
  • Verschiedene verfügbare Infrarotdetektoren (sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen)
  • Massenproduktion zur schnellen Lieferung (drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren)
Häufig gestellte Fragen
Wofür wird ein Kryokühler verwendet?

Kryokühler halten Sensoren bei extrem niedrigen Temperaturen, um Wärmebilder während langfristiger Missionen zu erzeugen.Viele High-End-Anwendungen erfordern Sensoren, die bei diesen niedrigen Temperaturen für eine optimale Bildfassung arbeiten.

Was sind die wichtigsten Faktoren für die Messung der Qualität von Cryocooler?

Eine lange Akkulaufzeit und ein zuverlässiger Betrieb sind die wichtigsten Qualitätsindikatoren.mit einer MTTF (Mean Time to Failures) von 10,000 Stunden, um die operativen Anforderungen rund um die Uhr zu erfüllen.

Was ist MTTF?

MTTF (Mean Time to Failure) misst die Zuverlässigkeit eines Teils, indem die durchschnittliche Lebensdauer vor dem Austausch angegeben wird.Diese Kennzahl gibt einen Einblick in die Qualität und den Wert der Bauteile - langlebige Bauteile bieten mehr Wert.

Welche Anwendungen hat die Wärmebildaufnahme?

Die Infrarot-Wärmebildtechnologie dient hauptsächlich der Temperaturmessung und der Allwetterbildaufnahme.Industrieinspektion, Brandbekämpfung, vorausschauende Wartung, ADAS, Epidemienprävention und AIoT-Anwendungen.
